Übersicht - DOEPFER SYSTEM A - 100 Bedienungsanleitung

A-101-1
Vactrol Multitype Filter

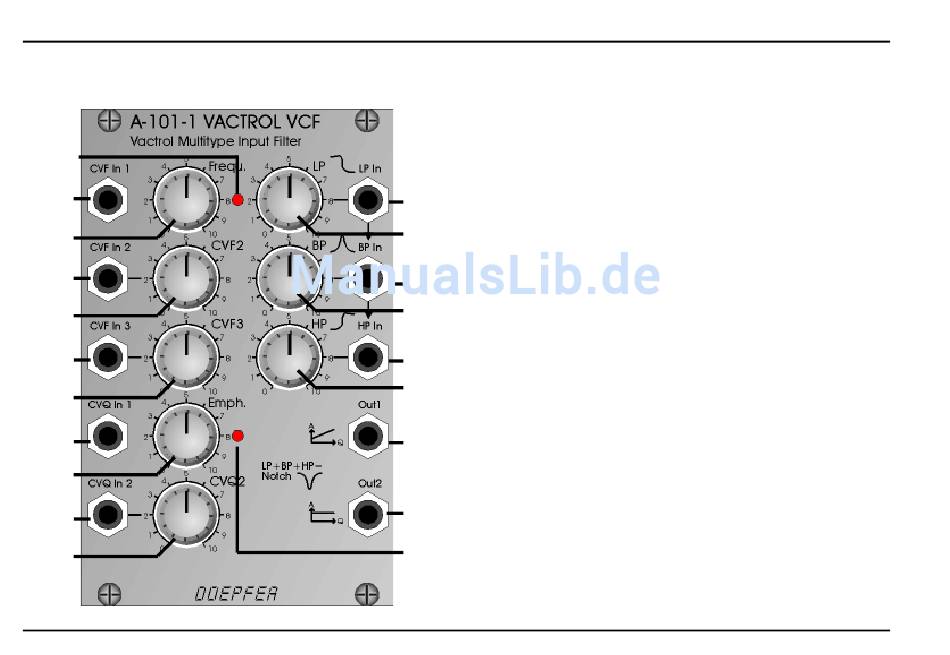

2. Übersicht
9
a
!
1
"
2
§
3
$
4
%
5
2
System A - 100
Bedien- und Anzeige-Elemente:
1 Frequency Manuelle Frequenz-Einstellung
2 CVF2
3 CVF3
4 Emphasis Manuelle Resonanz-Einstellung
5 CVQ2
&
6 LP
6
7 BP
8 HP
/
9a/b
7
Ein-/Ausgänge:
(
! CVF In 1
8
" CVF In 2
§ CVF In 3
)
a
$ CVQ In 1
% CVQ In 2
& LP In
)
b
/ BP In
9
b ( HP In
)a Out 1
)b Out 2
Abschwächer für FCV-Eingang "
Abschwächer für FCV-Eingang §
Abschwächer für QCV-Eingang %
Abschwächer für LP-Audio-Eingang &
Abschwächer für BP-Audio-Eingang /
Abschwächer für HP-Audio-Eingang (
Anzeigen für Frequenz und Resonanz
Frequenz-Steuereingang 1
Frequenz-Steuereingang 2
Frequenz-Steuereingang 3
Resonanz-Steuereingang 1
Resonanz-Steuereingang 2
Tiefpass-Audio-Eingang
Bandpass-Audio-Eingang
Hochpass-Audio-Eingang
Audio-Ausgang 1
Audio-Ausgang 2
doepfer
