6.5.2 Vedligeholdelsesarbejder
6.5.2.1 Kontrol af motorviklingens isola-
tionsmodstand
6.5.2.2 Kontrol af temperaturfølerens
modstand
6.5.2.3 Kontrol af den eksterne elektrode
til tætningskammerovervågning
6.5.3 Tilslutning af vekselstrømsmotor
PE N L
C
r
M 1~

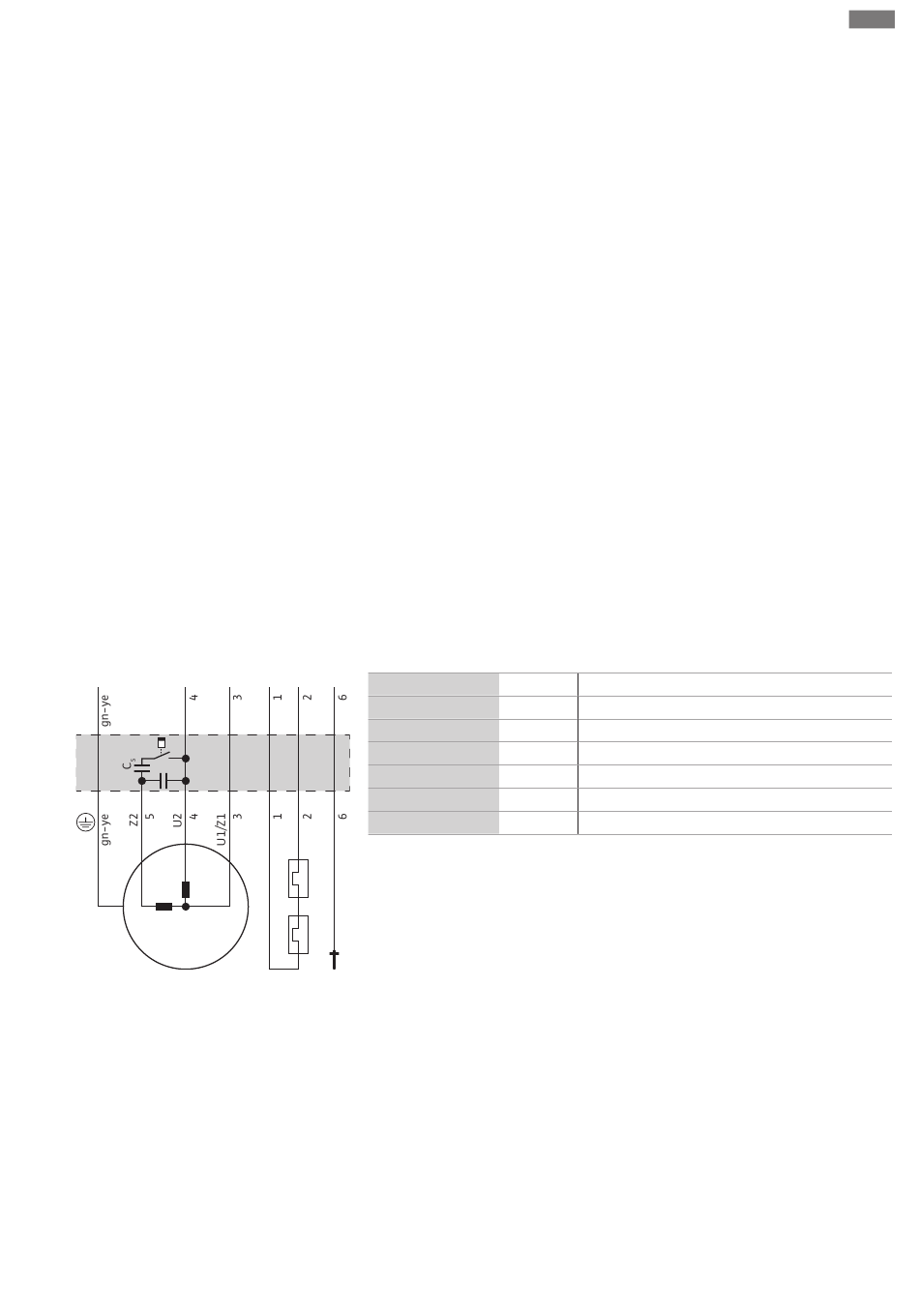

Fig. 7: Tilslutningsdiagram for vekselstrøms-
motor
6.5.4 Tilslutning af trefasestrømmotor
Monterings- og driftsvejledning Wilo-Rexa CUT GE
Installation og elektrisk tilslutning
Udfør følgende vedligeholdelsesarbejder før installationen:
▪ Kontrollér motorviklingens isolationsmodstand.
▪ Kontrollér temperaturfølerens modstand.
▪ Kontrollér stavelektrodens modstand (fås som ekstraudstyr).
Hvis de målte værdier afviger fra de foreskrevne:
▪ Der kan være trængt fugt ind i motoren eller i tilslutningskablet.
▪ Overvågningsanordningen er defekt.
Kontakt kundeservice i tilfælde af fejl for at få yderligere oplysninger.
Mål isolationsmodstanden med en isoleringstester (målejævnspænding = 1000 V).
Overhold følgende værdier:
▪ Ved første ibrugtagning: Isolationsmodstanden må ikke underskride 20 MΩ.
▪ Ved andre målinger: Værdien skal være større end 2 MΩ.
Mål temperaturfølerens modstand med et ohmmeter. Nedenstående måleværdier skal
overholdes:
▪ Bimetalføler: Måleværdi = 0 ohm (gennemgang).
▪ PTC-føler (koldleder): Måleværdien er afhængig af antallet af monterede følere. En
PTC-føler har en koldmodstand på mellem 20 og 100 ohm.
– Ved tre serieforbundne følere ligger måleværdien mellem 60 og 300 ohm.
– Ved fire serieforbundne følere ligger måleværdien mellem 80 og 400 ohm.
Mål elektrodens modstand med et ohmmeter. Den målte værdi skal gå mod "uendeligt".
Ved værdier ≤ 30 kohm er der vand i olien. Udfør et olieskift!
Vekselstrømversionen er udstyret med frie kabelender. Tilslutningen til strømnettet
sker ved at tilslutte strømforsyningsledningen i styreenheden. Få altid en elinstallatør
til at udføre eltilslutningen!
BEMÆRK! De enkelte lederes betegnelser fremgår af tilslutningsdiagrammet. Ledere
må ikke skæres af! Der er ingen yderligere tilknytning mellem lederbetegnelse og
tilslutningsdiagram.
20 21 DK
Leder
1, 2
3
4
5
6
Grøn/gul (gn-ye)
Trefasestrømversionen er udstyret med frie kabelender. Tilslutningen til strømnettet
sker ved at tilslutte strømforsyningsledningen i styreenheden. Elektriske tilslutninger
skal altid vedligeholdes af en fagperson!
For at omdrejningsretningen er korrekt, skal der være et højredrejende rotationsfelt.
BEMÆRK! De enkelte lederes betegnelser fremgår af tilslutningsdiagrammet. Ledere
må ikke skæres af! Der er ingen yderligere tilknytning mellem lederbetegnelse og
tilslutningsdiagram.
Betegnelse Klemme
20, 21 Overvågning af motorvikling
U1/Z1 L
U2 N
Z2 Tilslutning start- og driftskondensator
DK Overvågning motorrum
PE Jord
da
