Anvisninger vedrørende anven-
delse af skruesikringer
9.6.2
Hvilke reparationsarbejder må ud-
føres
9.6.3
Efterjustering af skæreværket
2
1
4

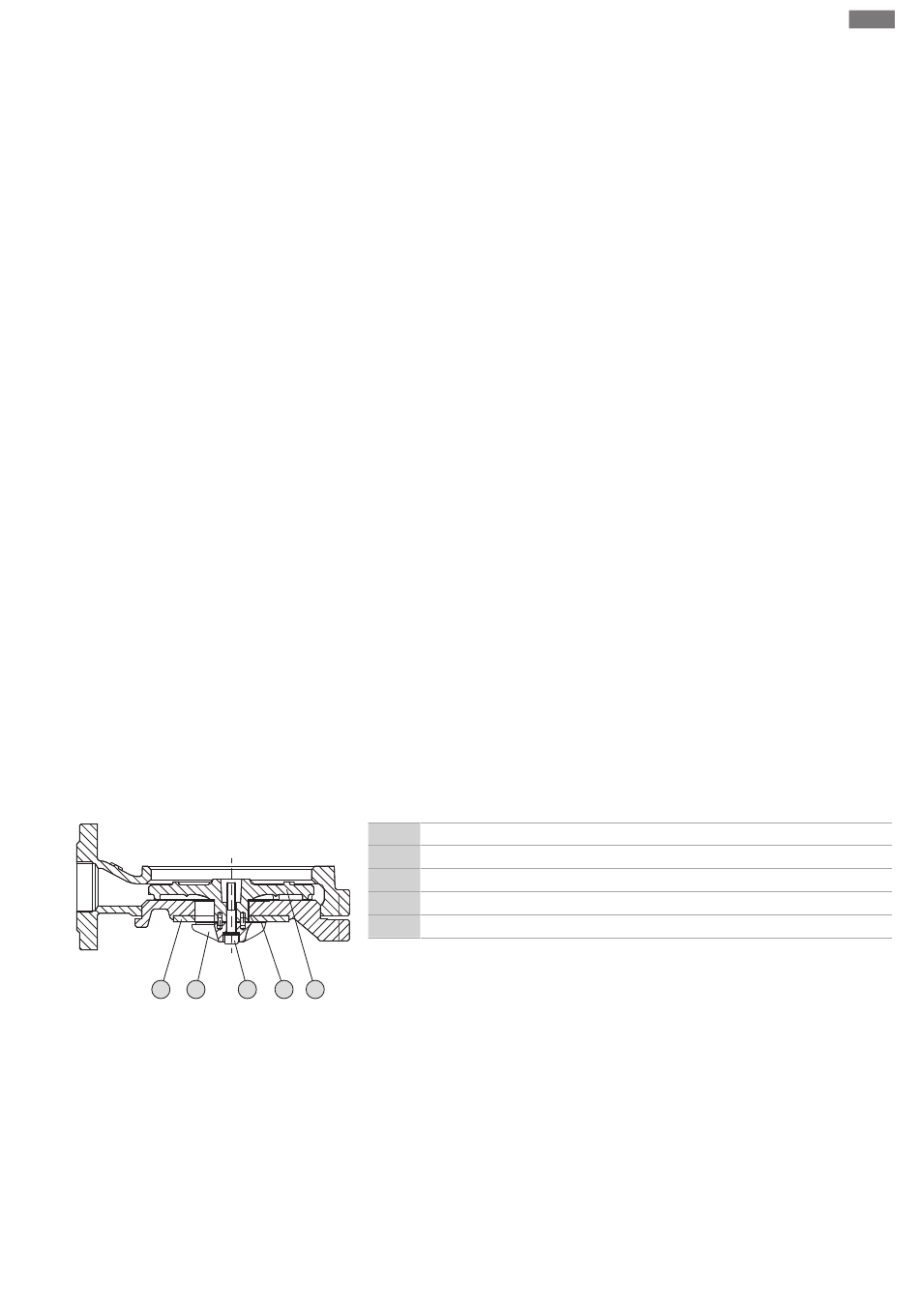

Fig. 11: Indstilling af skærespalte
Monterings- og driftsvejledning Wilo-Rexa CUT GE
Service
▪ Spændingsforsyningen til pumpen er afbrudt, og spændingen er sikret mod utilsigtet
genindkobling.
▪ Pumpen er grundigt rengjort og (eventuelt) desinficeret.
Ved reparationsarbejder gælder generelt:
▪ Lækager af pumpemedie og forbrugsmiddel opsamles straks!
▪ O-ringe, pakninger og skruelåseindretninger skal altid skiftes ud!
▪ Overhold tilspændingsmomenterne i bilaget!
▪ Det er strengt forbudt at anvende unødigt voldsomme kræfter ved dette arbejde!
Skruerne kan være forsynet med en skruelåseindretning. Skruesikringen etableres fra
fabrikkens side på to forskellige måder:
▪ Flydende skruesikring
▪ Mekanisk skruesikring
Skruesikringen skal altid skiftes ud!
Flydende skruesikring
Ved den flydende skruesikring anvendes middelfaste skruesikringer (f.eks. Loctite 243).
Disse skruesikringer kan løsnes, hvis der bruges ekstra kraft. Hvis skruesikringen ikke
kan løsnes, skal forbindelsen opvarmes til ca. 300 °C (572 °F). Rengør komponenterne
grundigt efter afmontering.
Mekanisk skruesikring
Den mekaniske skruesikring består af to Nord-Lock-kilesikringsskiver. Sikringen af
skrueforbindelsen sker her ved hjælp af klemmekraft. Nord-Lock-skruesikringen må
kun anvendes med Geomet-belagte skruer med trækstyrke 10.9. Det er forbudt at
bruge rustfrie skruer!
▪ Juster skærespalten.
Spalten mellem skærepladen og skæret udgør ca. 0,1...0,2 mm (0,004...0,008 in). Skæ-
respalten defineres i den forbindelse via udligningsskiverne mellem skæret og pumpe-
hjulet. Hvis spalten bliver for stor, vil skæreevnen mindskes og tilstopninger vil fore-
komme oftere. I det tilfælde skal spalten efterjusteres.
Nødvendigt værktøj
▪ Momentnøgle med indsats med indvendig sekskant str. 5
▪ Nøgle med indvendig sekskant str. 5
▪ Egnede hjælpemidler til låsning af det roterende skær
Arbejdstrin
1
Skær
2
Skæreplade
3
Udligningsskiver
4
Fastgørelsesskrue
5
Pumpehjul
‡
Beskyttelsesudstyr er i brug
‡
Pumpen er rengjort og evt. desinficeret
3
5
‡
Det nødvendige værktøj skal ligge klar
1. Lås skæret med et egnet hjælpemiddel.
2. Tag fastgørelsesskruen til skæret ud. ADVARSEL! Fare for snitlæsioner! Skæret
har skarpe kanter. Bær egnede beskyttelseshandsker.
3. Træk skæret af.
4. Indstil en spalte på 0,1...0,2 mm (0,004...0,008 in) ved at tage udligningsskiverne
ud eller udskifte dem. Bemærk: BEMÆRK! Skæret må ikke ramme skærepladen.
5. Sæt skæret på igen.
6. Skru fastgørelsesskruen i. Maks. tilspændingsmoment: 37 Nm (27 ft·lb)
7. Mål spalten, og gentag evt. arbejdstrinene.
