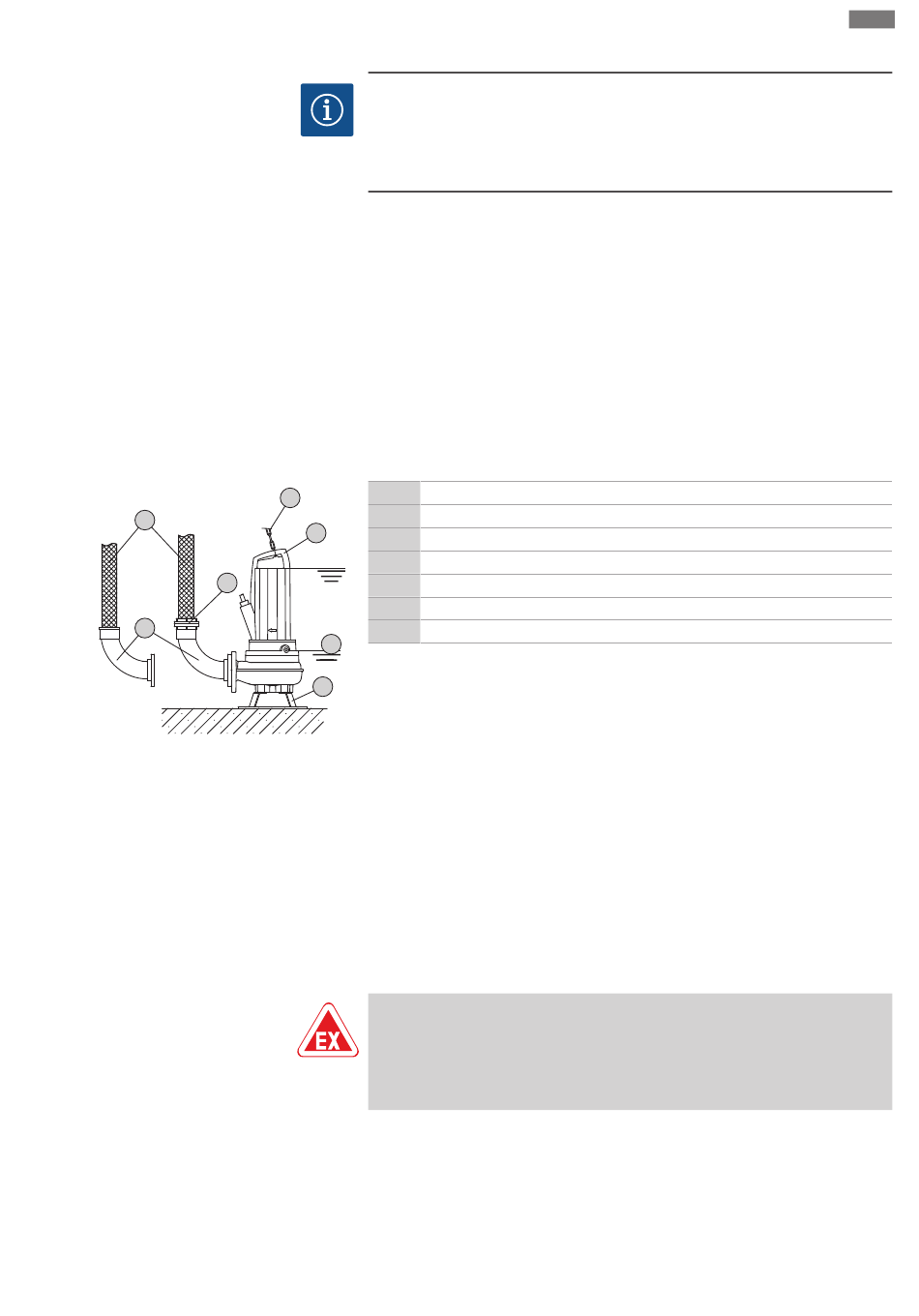

Fig. 6: Vådinstallation, transportabel
6.4.5
Niveaustyring
Monterings- og driftsvejledning Wilo-Rexa CUT GE
Installation og elektrisk tilslutning
BEMÆRK
Problemer med pumpningen på grund af for lav vandstand
Hvis pumpemediets niveau bliver for lavt, kan der forekomme afbrydelser i flowet.
Derudover kan der opstå luftpuder i hydraulikken, som fører til ikke-tilladte driftsre-
aktioner. Den lavest tilladte vandstand går op til hydraulikhusets øverste kant!
Til den transportable opstilling skal pumpen være udstyret med en pumpefod. Pumpe-
foden sikrer en mindste frihøjde i indsugningsområdet og giver stabilitet på et fast un-
derlag. Denne opstillingsmåde giver således mulighed for en vilkårlig positionering i
driftsrummet/på opstillingsstedet. For at forhindre nedsynkning på steder med blød
jordbund skal der anvendes et hårdt underlag på opstillingsstedet. På tryksiden tilslut-
tes en trykslange. Ved længere tids drift skal pumpen monteres fast på underlaget. Der-
ved forhindres vibrationer, og en rolig drift og lang levetid sikres.
FORSIGTIG! Overhold driftstypen for opdykket drift (S2-30, S3 25 %*), hvis moto-
ren dykker op under drift!
* Driftstypen S3 50 % er tilladt, hvis den nødvendige køling af motoren er sikret, før der
tilkobles igen! For at sikre den nødvendige køling skal motoren være neddykket i mindst
1 min.!
Arbejdstrin
1
Pumpefod
5
2
Rørbøjning med slangetilslutning eller bajonetfatning
6
3
Bajonetslangekobling
S1
4
Trykslange
5
Løftegrej
6
Anhugningspunkt
S*
Driftstype opdykket: Overhold anvisningerne på typeskiltet!
S*
‡
Pumpefod monteret.
‡
1
Tryktilslutning klargjort: Rørbøjning med slangetilslutning eller rørbøjning med ba-
jonetkobling monteret.
1. Fastgør løftegrejet med en sjækkel på pumpens anhugningspunkt.
2. Løft pumpen op, og sænk den ned på det dertil beregnede arbejdssted (skakt, hul
el.lign.).
3. Placér pumpen på et fast underlag. FORSIGTIG! Det skal undgås, at pumpen syn-
ker i!
4. Træk trykslangen, og fastgør den det givne sted (f.eks. afløb). FARE! Hvis tryk-
slangen rives eller slås af, kan det medføre (alvorlig) tilskadekomst! Fastgør
trykslangen sikkert på afløbet.
5. Træk strømforsyningsledningen fagligt korrekt. FORSIGTIG! Strømforsyningsled-
ningen må ikke beskadiges!
▶ Pumpen er installeret, og elinstallatøren kan udføre eltilslutningen.
FARE
Eksplosionsfare på grund af forkert installation!
Hvis niveaustyringen befinder sig i et område med risiko for eksplosion, skal signal-
giverne tilsluttes via et eksplosionsskillerelæ eller en Zenerbarriere. Ved forkert til-
slutning er der eksplosionsfare! Få altid en elinstallatør til at udføre tilslutningen.
De aktuelle påfyldningsniveauer bestemmes ved hjælp af en niveaustyring, som alt ef-
ter niveau tænder og slukker pumpen automatisk. Registreringen af påfyldningsniveau-
erne foretages i denne sammenhæng af forskellige følertyper (flydekontakt, tryk- og
ultralydsmålinger eller elektroder). Overhold følgende ved brug af en niveaustyring:
▪ Flydekontakter kan bevæge sig frit!
▪ Vandstanden må ikke komme under det lavest tilladte niveau!
▪ Den maksimale koblingsfrekvens må ikke overskrides!
da
105
