da
PE
U
V
W
M 3~

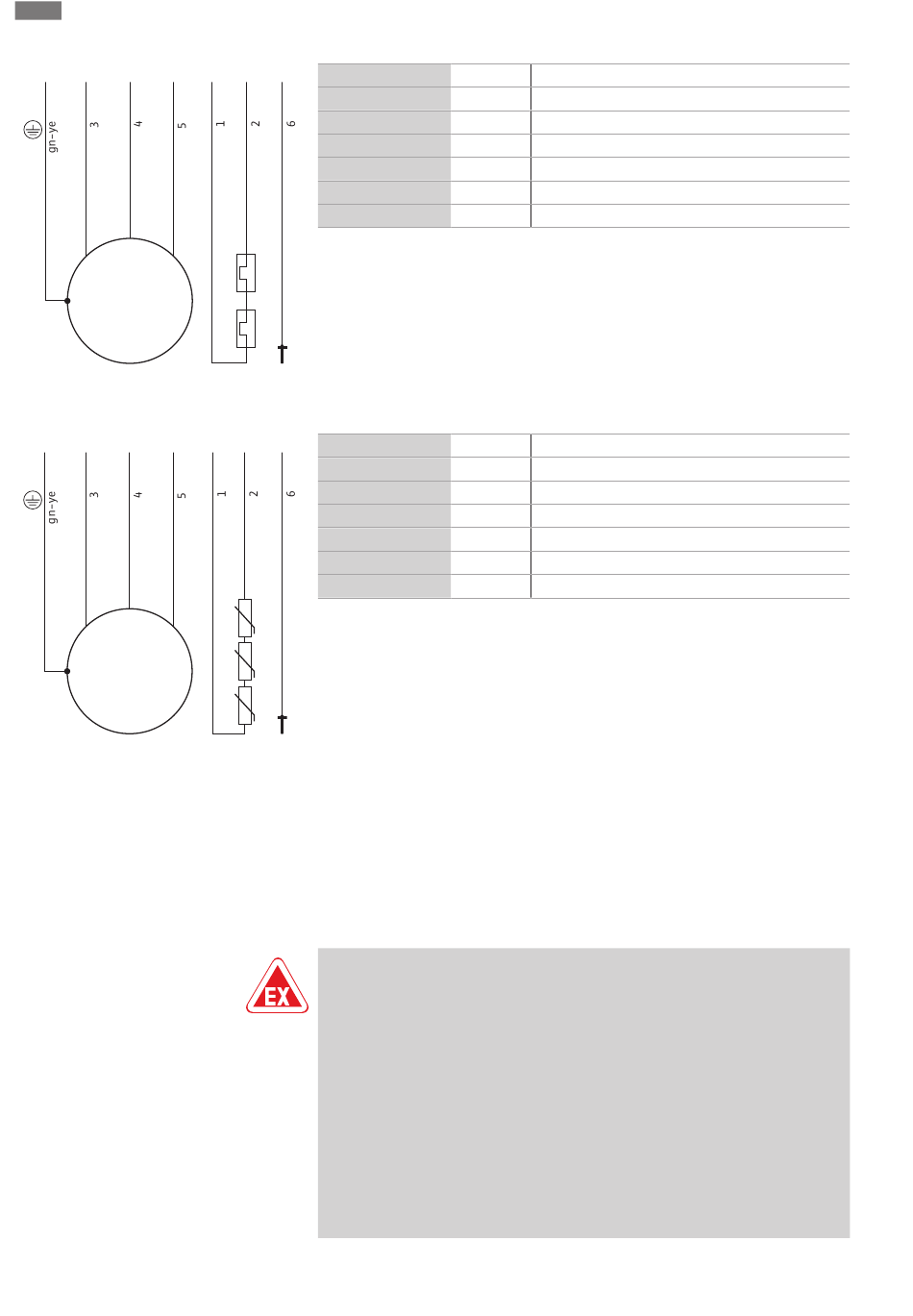

Fig. 8: Tilslutningsdiagram: Direkte start, bime-
talføler
PE
U
V
W
M 3~
Fig. 9: Tilslutningsdiagram: Direkte start, PTC-
føler
6.5.5
Tilslutning af overvågningsanord-
ninger
108
Installation og elektrisk tilslutning
20
21
DK
Leder
1, 2
3
4
5
6
Grøn/gul (gn-ye)
10
11
DK
Leder
1, 2
3
4
5
6
Grøn/gul (gn-ye)
Nærmere detaljer vedrørende tilslutning og udførelse af overvågningsanordningerne
fremgår af vedlagte tilslutningsdiagram. Få altid en elinstallatør til at udføre eltilslut-
ningen!
BEMÆRK! De enkelte lederes betegnelser fremgår af tilslutningsdiagrammet. Ledere
må ikke skæres af! Der er ingen yderligere tilknytning mellem lederbetegnelse og
tilslutningsdiagram.
FARE
Eksplosionsfare ved forkert tilslutning!
Hvis overvågningsanordningerne ikke bliver tilsluttet korrekt, er der livsfare i områ-
der med risiko for eksplosion! Få altid en elinstallatør til at udføre tilslutningen. Ved
anvendelse i områder med risiko for eksplosion:
• Tilslut termisk motorovervågning via et analyserelæ!
• Frakobling via temperaturbegrænsningen skal ske med en gentilkoblingsspærre!
En genstart må først være mulig, når der er blevet trykket manuelt på frigi-
velsestasten!
• Tilslut ekstern elektrode (f.eks. tætningskammerovervågning) via et analyserelæ
med egensikker strømkreds!
• De nærmere detaljer i kapitlet vedrørende eksplosionsbeskyttelse i bilaget til
denne driftsvejledning skal ligeledes overholdes!
Betegnelse Klemme
20, 21
Overvågning af motorvikling
U
L1
V
L2
W
L3
DK
Overvågning motorrum
PE
Jord
Betegnelse Klemme
10, 11
Overvågning af motorvikling
U
L1
V
L2
W
L3
DK
Overvågning motorrum
PE
Jord
WILO SE 2019-02
