3 Fehlerbehebung nach Einheit

3.1 Fehlerbehebungs-LEDs der Steuerung

Allgemeines
Die Steuerung verfügt über einige Anzeige-LEDs, die wichtige Informationen zur
Fehlerbehebung liefern. Wenn beim Einschalten des Systems überhaupt keine
LEDs aufleuchten, beheben Sie den Fehler wie in Abschnitt
an Steuerung auf Seite 24
Alle LEDs der entsprechenden Einheiten sowie ihre Bedeutung werden in den
folgenden Abschnitten beschrieben.

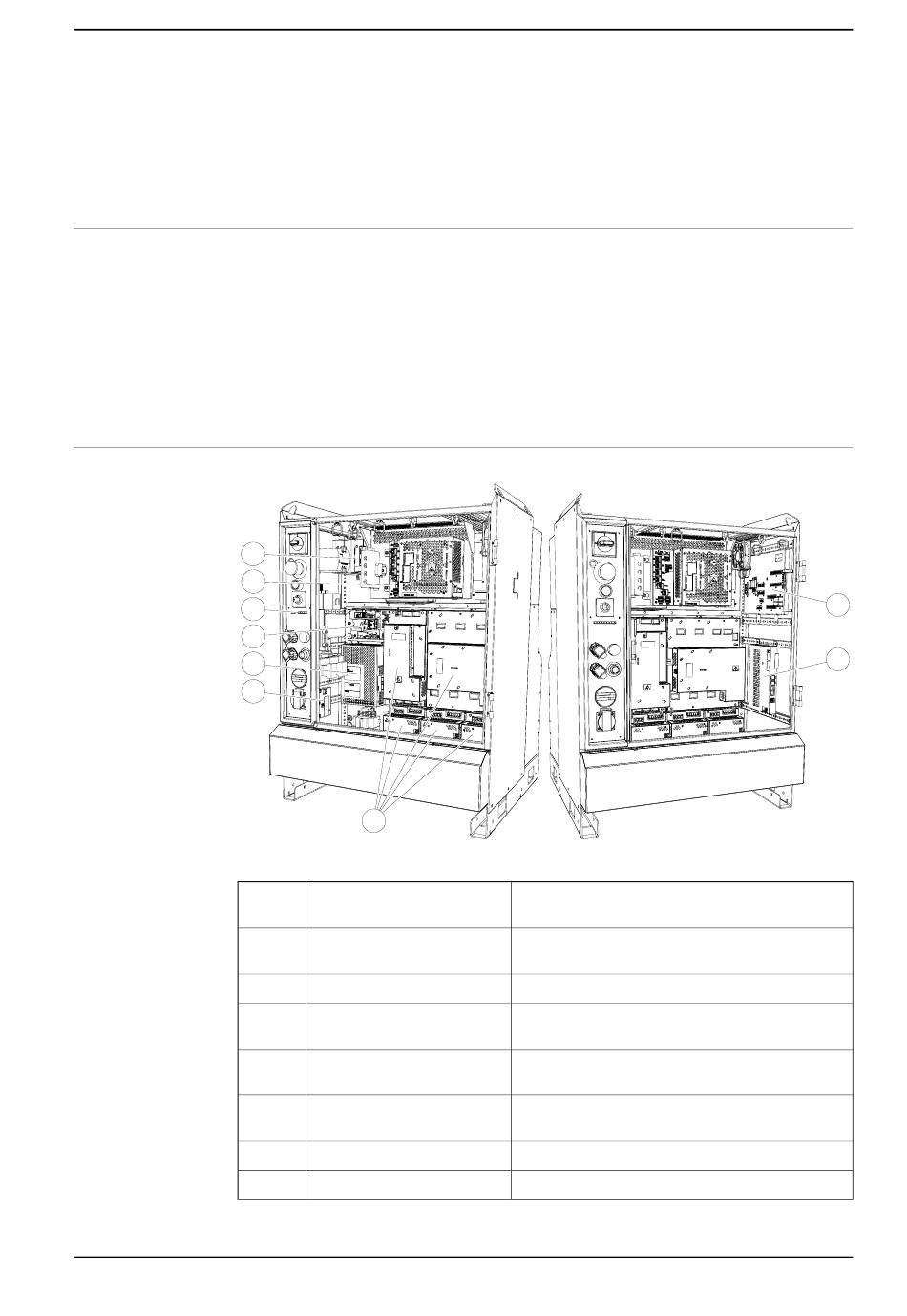

Alle Einheiten mit LEDs sind in der Abbildung unten dargestellt:
Einheiten mit LEDs in der Steuerung
xx1300000858
A
B
C
D
E
F
G
H
Bedienungsanleitung - Fehlerbehebung an IRC5
3HAC020738-003 Revision: AF
A
B
C
D
E
F
G
Stromversorgung für Anwen-
der-I/O
Computereinheit
LED-Karte
Leistungsverteilungskarte
Systemstromversorgung
Schütz-Schnittstellenkarte
Antriebssystem
Sicherheitseinheit
© Copyright 2005-2020 ABB. Alle Rechte vorbehalten.
3 Fehlerbehebung nach Einheit
3.1 Fehlerbehebungs-LEDs der Steuerung
beschrieben.
Fehlerbehebung am benutzerspezifischen E/A-
Netzteil auf Seite 70
Fehlerbehebung an der Computereinheit. auf Sei-
te 48
LED-Karte auf Seite 44
Fehlerbehebung an der Leistungsverteilungskarte
auf Seite 63
Fehlerbehebung an der Systemstromversorgung
auf Seite 57
Fehlerbehebung an der Schütz-Schnittstellenkarte
auf Seite 68
Fehlerbehebung am Antriebssystem auf Seite 53
Fehlerbehebung am Bedienpult auf Seite 51
Keine LED leuchtet
Fortsetzung auf nächster Seite
H
J
