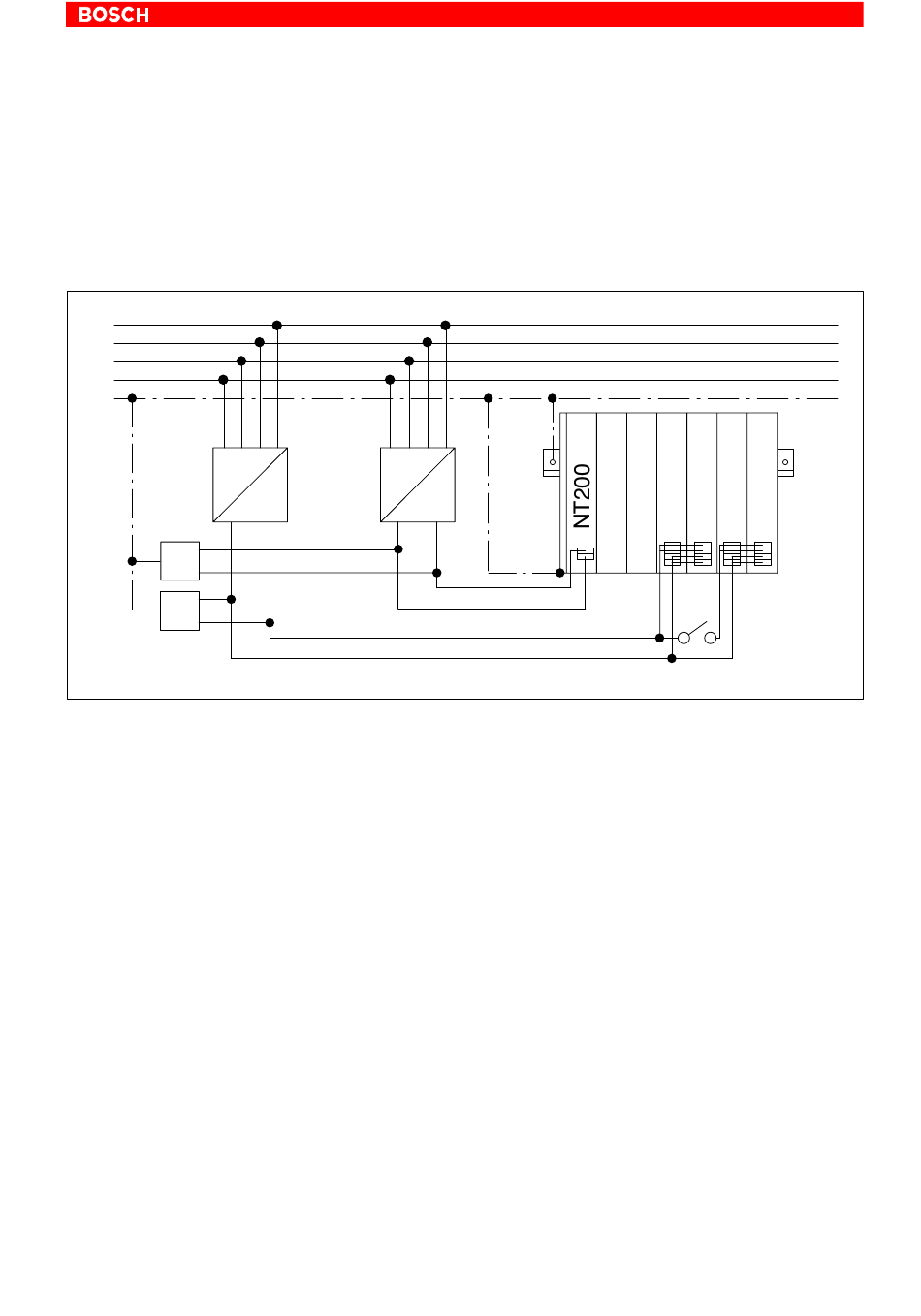

Bezugsleiter nicht mit dem Schutzleiter verbunden

L1
L2
L3
N
PE
24 V
0 V
E1
E2
Isolationsüber-
wachungsgerät
17.2.5 Programmiergerät und Erdung
1070 072 091-102 (01.05) D
Wird der Bezugsleiter (N, 0 V) nicht mit dem Schutzleitersystem verbunden,
muss zur Erkennung von Erdschlüssen ein entsprechendes Erdschluss-
überwachungsgerät eingesetzt werden, um ein unbeabsichtigtes Einschal-
ten bei Isolationsfehlern zu vermeiden. Der Versorgungsstromkreis ist damit
ein SELV-Kreis, siehe auch Abschnitt 17.1. Beachten Sie, dass auch weitere
angeschlossene Betriebsmittel den erdfreien Aufbau aufheben können.
24 V
+ 0 V +
In Programmiergeräten ist fast immer eine Verbindung zwischen Masse und
Schutzerde vorhanden. Diese Verbindung ist problematisch, wenn die
Spannungsversorgung der CL200 mit einem Erdschlussüberwachungs-
gerät ausgerüstet ist und das Programmiergerät an die Zentraleinheit ange-
schlossen ist. Wegen der Potenzialbindung der Netzteilbaugruppe NT200
wirkt der Erdschluss im Programmiergerät über die Zentraleinheit und die
Netzteilbaugruppe NT200 auf die Erdschlussüberwachung. Das Überwa-
chungsgerät sollte die Anlage in diesem Fall nicht automatisch abschalten,
sondern den Erdschluss nur anzeigen. Das Wartungspersonal sollte über
diesen Sachverhalt informiert sein.
