ECOLAB EcoAdd Betriebsanleitung Seite 1307

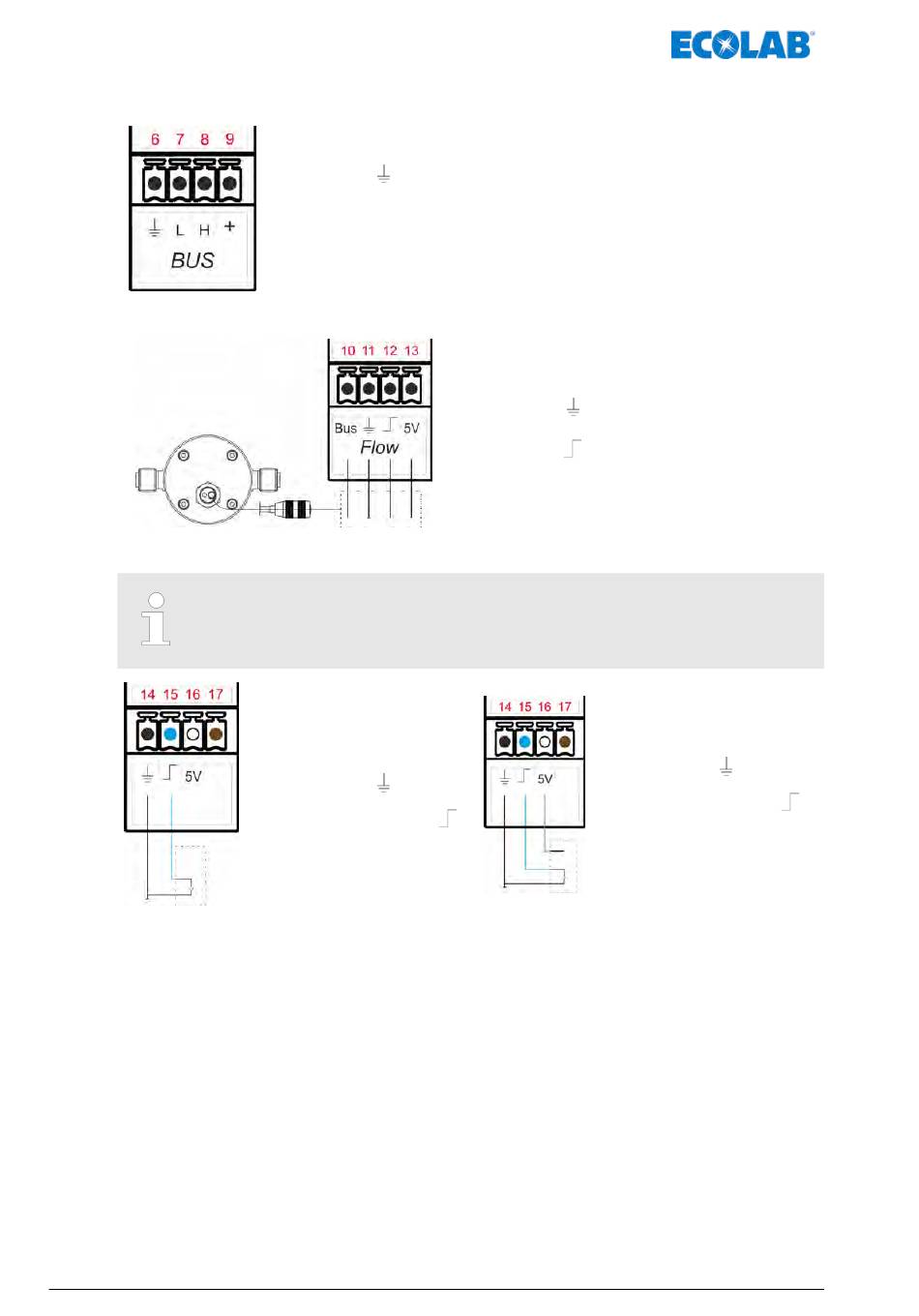

Montering och installation
[BUS] BUSS-signal
[Flow] doserövervakning- ovalhjulsräkneverk OGM
[Diaphragm] Membranbrottsvakt
För konfiguration i programvaran se:
Ä Kapitel 8.8.16 "Membranbrott" på sidan 121
MAN046939 Rev. 6-10.2021
6 = jord (GND)
7 = CAN L
8 = CAN H
9 = 24 V
Ingång med potentialfri kontakt
14 jord (GND)
n
Färg: svart
15 membranbrotssignal
n
Färg: blå
52
PLUS
10 = Buss (ovalhjulsräkneverk)
Färg: vit
11 = jord (GND)
Färg: blå
12 = flödesvakt
Färg: svart
13 = 5 V
Färg: brun
Elektronisk brytare (NPN)
14 jord (GND)
n
Färg: svart
15 membranbrotssignal
n
Färg: blå
16 5 V, DC
n
Färg: vit
