ECOLAB EcoAdd Betriebsanleitung Seite 1313

Styrning/programvara
8.2 Startbildskärm
Pumpens programvara identifierar och kontrollerar maskinvaran i utrustning som ansluts.
Det kan över 5 sekunder innan kontrollen har slutförts. Sedan växlar skärmen till
driftsindikeringsläget (se
drift (exempel)" på sidan 58 ).

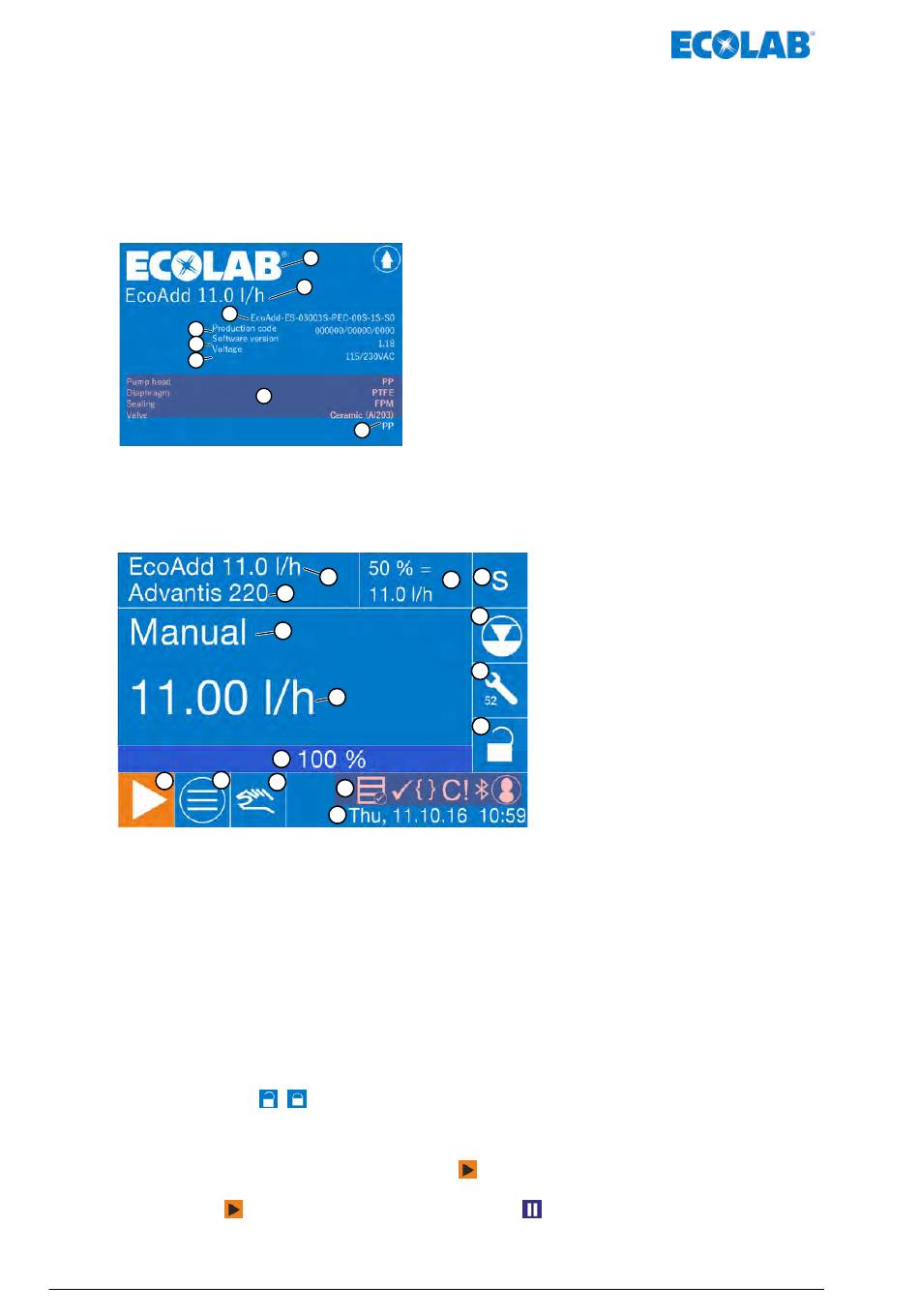

När pumpen har startats visas följande:
4
5
6
8.3 Så här kan skärmen se ut under pågående drift (exempel)
10
11
Bild 13: Driftsindikering (exempel)
1 Pumpens namn
Ä Kapitel 8.8.1 "Pumpens namn" på sidan 88
2 Maximal dosereffekt i l/h
Ä Kapitel 8.6 "Doserläge" på sidan 63
3 Doserläge (s, m, l, v)
Ä Kapitel 8.6 "Doserläge" på sidan 63
4 Visning av förpackningens fyllnivå
Ä Kapitel 10.3 "Förpackningsbyte - tomvakt"
på sidan 147
5 Underhållsmeddelande
Ä Kapitel 10.4 "Bekräfta pumpservice" på sidan 151
6
Visning åtkomstkod
om åtkomstkoden är tidsbegränsad.
7 Variabla indikeringar (OGM, Kalibrering, Beskickning,
Pumpen startas med hjälp av startknappen
När pumpen är i drift blinkar indikeringen[doserläge] (pos. 3) i bakgrunden och
startknappen
MAN046939 Rev. 6-10.2021
Ä Kapitel 8.3 "Så här kan skärmen se ut under pågående
1
2
3
7
8
1
15
14
13
12
9
7
8
/ och en timer som räknar ner
(pos. 11) byts ut mot pausknappen
1 Tillverkarens logotyp
2 Pumpstorlek (litereffekt)
3 Specifik pumpkod
4 Produktionskod
5 Programvaruversioner: System/Motor/Bluetooth
6 Pumpens försörjningsspänning
7 Pumpkomponenternas material
8 Ventilmaterial
Via menyn kan skärmen "Info" öppnas när som helst:
Ä Kapitel 8.11 "Info" på sidan 125 .
3
2
4
5
6
Extern frisättning, Åtkomstkod, Bluetooth, Degas osv.)
Ä "Symboler under löpande drift (driftläge):" på sidan 59
8 Aktuell veckodag, datum och klockslag
Ä Kapitel 8.8.2 "Datum / tid" på sidan 89
9 Test-knapp för manuell doser och avluftning av systemet
10 Meny-knapp för att hämta inställningar
Ä Kapitel 8.5 "Huvudmeny" på sidan 62
11 Start-knapp i standby-läge (driftläge "ON")
12 Visning av den aktuella dosereffekten i procent
13 Aktuell dosereffekt
14 Aktuellt driftsätt
Ä Kapitel 8.7 "Driftsätt" på sidan 66
15 Inställd doserlösning
Ä Kapitel 8.8.10 "Doserkemi" på sidan 102
(Pos. 11).
.
58
