DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 64

8. Zusätzliche Stromversorgungen
Bestückungsseite

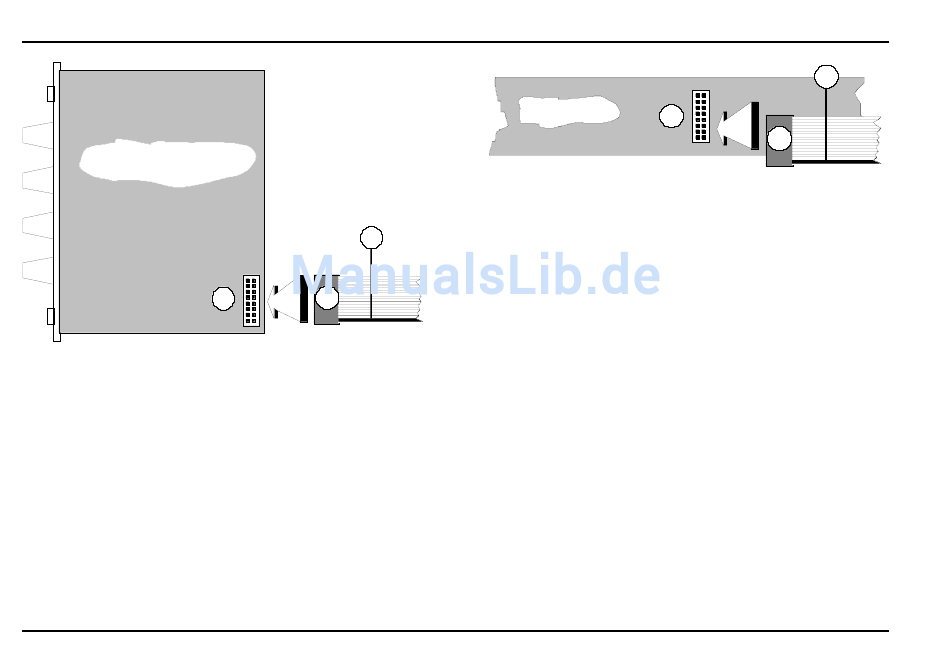

Abb. 1: Montage des Flachbandkabels am Modul
D Verbinden Sie nun das freie Ende des Flachkabels
2
(s. in Abb. 2) mit einem freien Steckplatz auf
1
der Busplatine (s.
A
Achten Sie darauf, daß die farbige Markie-
rung des Kabels beim Blick auf die Buspla-
tine unten liegt (s.
Buchsen bündig (nicht seitlich versetzt) auf
den Steckern sitzen, da andernfalls die Mo-
dule bei Inbetriebnahme zerstört werden!
26
System A - 100
3
2
1
in Abb. 2).
3
in Abb. 2) und daß die
Busplatine
Abb. 2: Montage des Flachbandkabels an der Bus-
platine
D Setzen Sie das Modul nun vorsichtig in Ihr Ge-
häuse ein und befestigen Sie es.
D Verbinden Sie das A-100 MNT mit dem Stecker-
trafo und diesen mit dem Stromnetz.
D Testen Sie das eingebaute Modul.
Sollte es wider Erwarten nicht funktionieren, tren-
nen Sie Ihr System sofort vom Netz!
Überprüfen Sie in diesem Falle noch einmal die
Steckverbindungen; achten Sie insbesondere auf
die richtige Orientierung der Flachbandstecker am
Modul und an der Busplatine.
