1. Einführung
System A - 100
Das Modul A-101-1 beruht auf einer Idee von Nyle A.
Steiner aus dem Jahr 1974. Durch Einspeisung des
Audio-Signals an verschiedenen Punkten einer Filter-
Standardschaltung entstehen Tiefpass (LP), Bandpass
(BP) und Hochpass (HP). Für jeden Filtertyp steht ein
Eingang zur Verfügung. An einem gemeinsamen Aus-
gang erscheinen alle drei Filter gleichzeitig. Auch ein
Notch-Filter kann realisiert werden.
Im Gegensatz zu der Originalschaltung kommen beim
A-101-1 sog. Vactrols als frequenz- und resonanzbe-
stimmende Elemente zum Einsatz. Ein Vactrol ist eine
Kombination aus Photowiderstand und Leuchtdiode.
Vactrols sind bekannt für Ihren weichen und verzer-
rungsarmen Klang. Falls Sie mehr über Vactrols erfah-
ren wollen, so finden Sie auf unserer Homepage aus-
führliche Informationen (erreichbar z.B. über die A-101-
1 Informationsseite), ebenso wie weiterführende techni-
sche Details zum A-101-1.

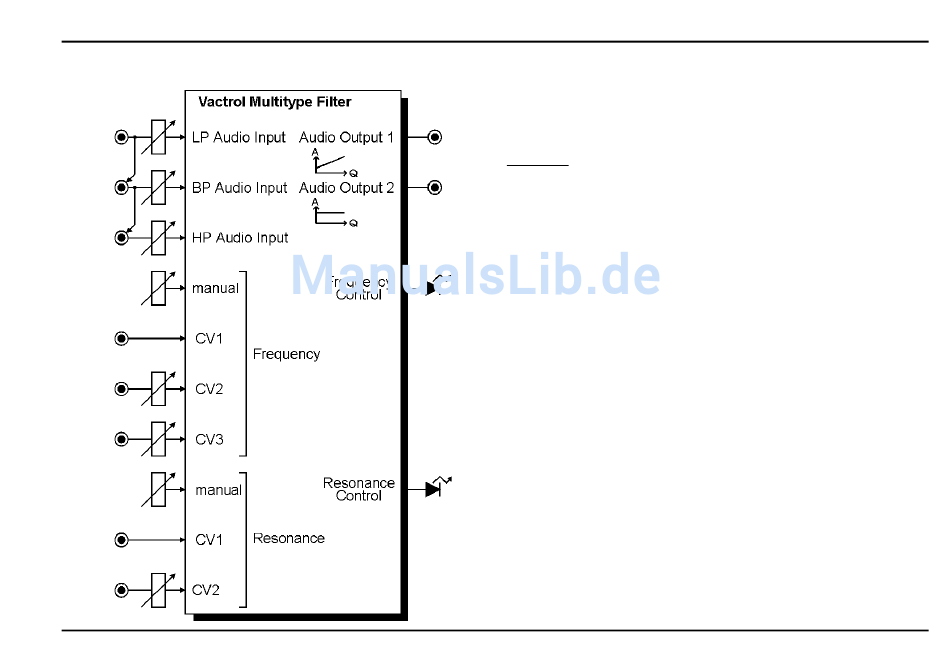

Die 3 Filtereingänge sind über Schaltbuchsen norma-
lisiert, d.h. wenn an den Eingangsbuchsen für BP und
HP nichts eingesteckt ist, liegt hier das der LP-
Eingangsbuchse zugeführte Signal an. Für jeden Fil-
tereingang ist ein Abschwächer vorhanden. Die Filterein-
gänge sind sehr empfindlich, so dass mit A-100-Audio-
Pegeln auch Verzerrungen möglich sind.
Filterfrequenz und Resonanz können manuell und
über Steuerspannungseingänge (teilweise mit Abschwä-
chern) gesteuert werden. Zwei LEDs zeigen Filterfre-
quenz und Resonanz optisch an.
Vactrol Multitype Filter
A-101-1
