M 1~

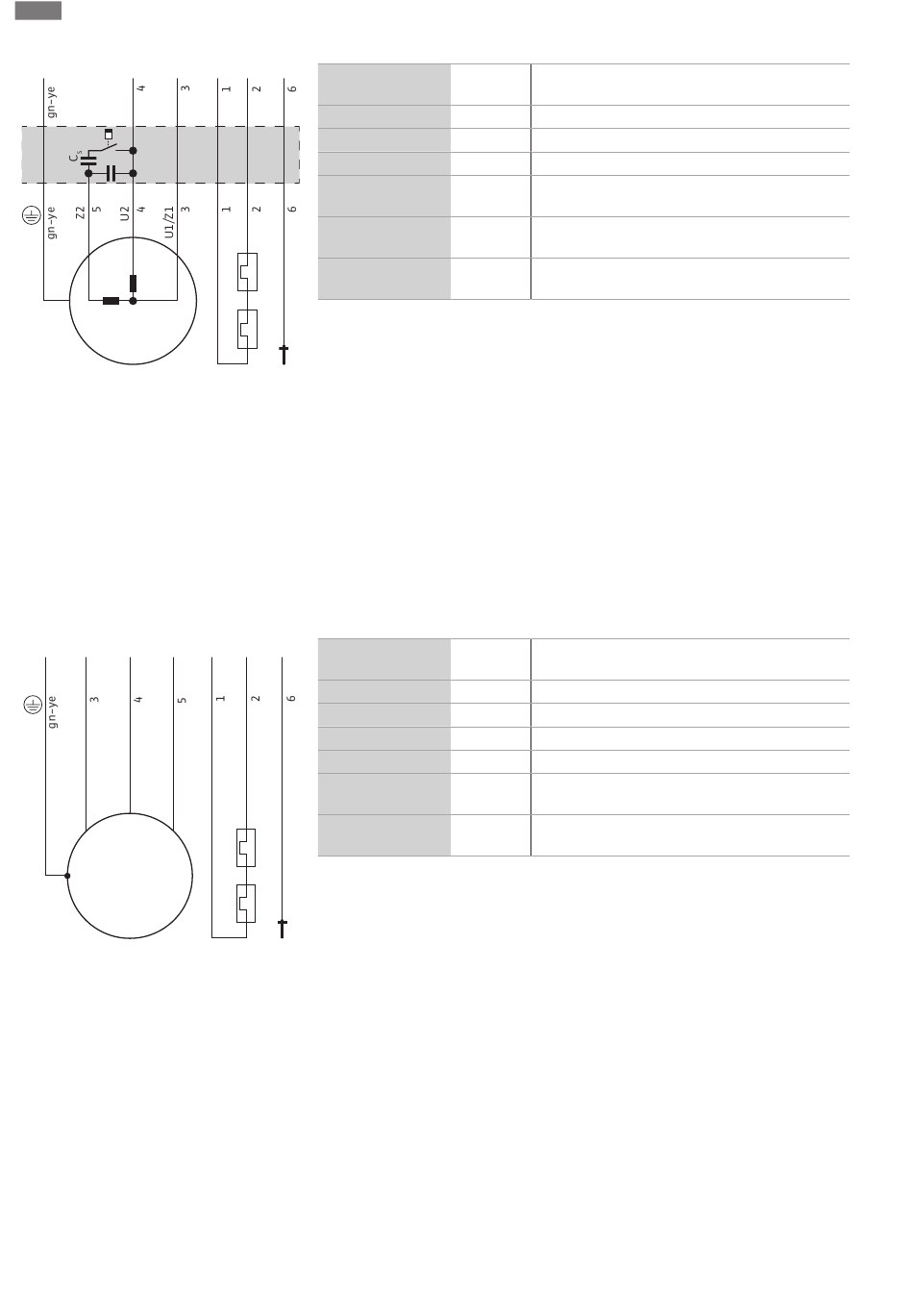

Fig. 7: Схема за свързване на мотор с
монофазен ток
6.5.4
Свързване на трифазен
електродвигател
PE
U
V
W
M 3~
Fig. 8: Схема на свързване: Директно
свързване, биметален сензор
66
Монтаж и електрическо свързване
20
21
DK
Жило
1, 2
3
4
5
6
Зелено/жълто (gn-
ye)
Трифазното изпълнение е оборудвано със свободни кабелни краища.
Свързването към електрическата мрежа става посредством свързване на
захранващите кабели в таблото за управление. Електрическите връзки да се
извършват винаги от електротехник!
При правилна посока на въртене трябва да се установи магнитно поле, въртящо
се надясно.
ЗАБЕЛЕЖКА! Отделните жила са обозначени съгл. схемата на свързване. Не
отрязвайте жилата! Няма друго съответствие между обозначението на жилата
и схемата на свързване.
20
21
DK
Жило
1, 2
3
4
5
6
Зелено/жълто (gn-
ye)
Обозначен
Клема
ие
20, 21
Контрол на намотките на електродвигателя
U1/Z1
L
U2
N
Z2
Свързване за стартовия и работния
кондензатор
DK
Контролиране на помещението на
електродвигателя
PE
Земя
Обозначен
Клема
ие
20, 21
Контрол на намотките на електродвигателя
U
L1
V
L2
W
L3
DK
Контролиране на помещението на
електродвигателя
PE
Земя
