de
PE
U
V
W
M 3~

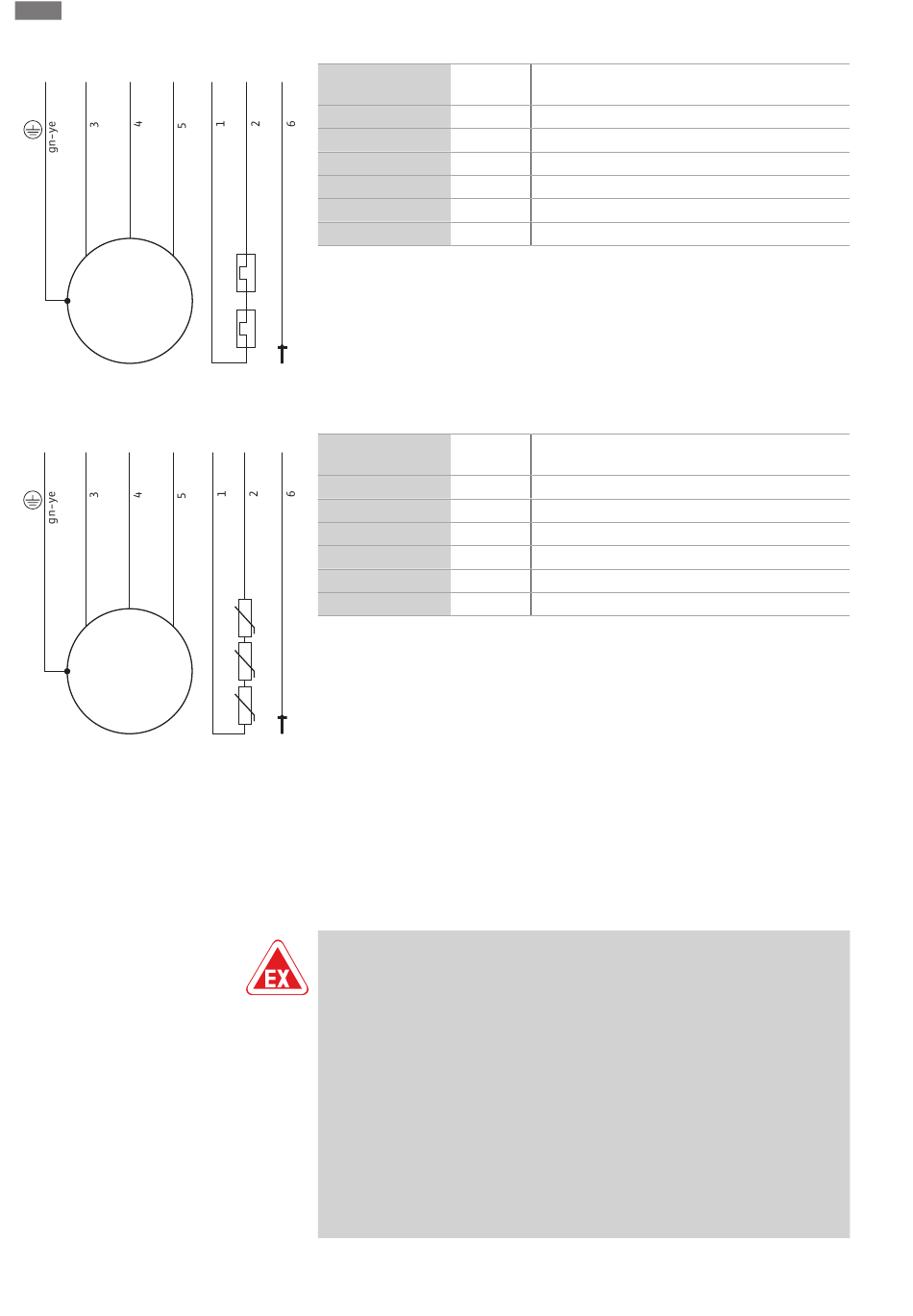

Fig. 8: Anschlussplan: Direktanlauf, Bimetall-
fühler
PE
U
V
W
M 3~
Fig. 9: Anschlussplan: Direktanlauf, PTC-Fühler
6.5.5
Anschluss Überwachungseinrich-
tungen
24
Installation und elektrischer Anschluss
20
21
DK
Ader
1, 2
3
4
5
6
Grün/Gelb (gn-ye)
10
11
DK
Ader
1, 2
3
4
5
6
Grün/Gelb (gn-ye)
Genaue Angaben zum Anschluss und Ausführung der Überwachungseinrichtungen dem
beigefügten Anschlussplan entnehmen. Elektrischen Anschluss immer von einer Elek-
trofachkraft ausführen lassen!
HINWEIS! Die einzelnen Adern sind laut dem Anschlussplan bezeichnet. Adern nicht
abschneiden! Es gibt keine weitere Zuordnung zwischen Aderbezeichnung und An-
schlussplan.
GEFAHR
Explosionsgefahr durch falschen Anschluss!
Wenn die Überwachungseinrichtungen nicht korrekt angeschlossen werden, besteht
innerhalb von Ex-Bereichen Lebensgefahr durch Explosion! Den Anschluss immer
von einer Elektrofachkraft ausführen lassen. Beim Einsatz innerhalb von Ex-Berei-
chen gilt:
• Thermische Motorüberwachung über ein Auswerterelais anschließen!
• Die Abschaltung durch die Temperaturbegrenzung muss mit einer Wiederein-
schaltsperre erfolgen! Erst wenn die Entsperrtaste von Hand betätigt wurde,
darf eine Wiedereinschaltung möglich sein!
• Externe Elektrode (z. B. Dichtungskammerüberwachung) über ein Auswertere-
lais mit eigensicherem Stromkreis anschließen!
• Weitere Informationen im Ex-Schutzkapitel im Anhang dieser Betriebsanleitung
beachten!
Bezeich-
Klemme
nung
20, 21
Überwachung Motorwicklung
U
L1
V
L2
W
L3
DK
Überwachung Motorraum
PE
Erde
Bezeich-
Klemme
nung
10, 11
Überwachung Motorwicklung
U
L1
V
L2
W
L3
DK
Überwachung Motorraum
PE
Erde
WILO SE 2019-02
