ctrlX CORE
der Produkte von Bosch Rexroth müssen bei einem ganzheitlichen IT-Security-Konzept berücksichtigt
werden. Die zu berücksichtigenden Eigenschaften sind im IT-Security-Leitfaden
dokumentiert.
11.2

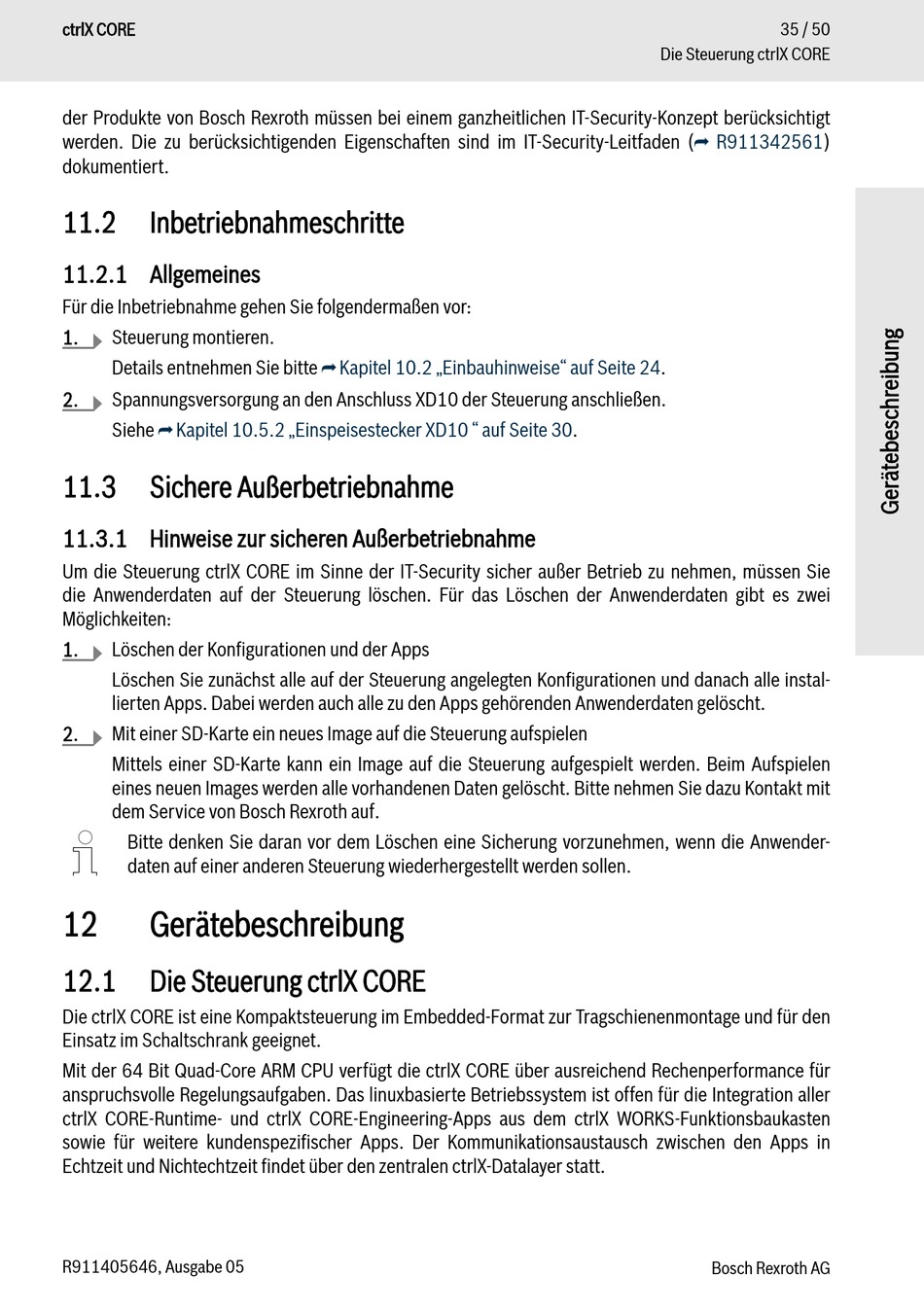

Inbetriebnahmeschritte

11.2.1 Allgemeines

Für die Inbetriebnahme gehen Sie folgendermaßen vor:
1. Steuerung montieren.
Details entnehmen Sie bitte
2. Spannungsversorgung an den Anschluss XD10 der Steuerung anschließen.
Siehe ⮫ Kapitel 10.5.2 „Einspeisestecker XD10 " auf Seite
11.3 Sichere Außerbetriebnahme
11.3.1 Hinweise zur sicheren Außerbetriebnahme
Um die Steuerung ctrlX CORE im Sinne der IT-Security sicher außer Betrieb zu nehmen, müssen Sie
die Anwenderdaten auf der Steuerung löschen. Für das Löschen der Anwenderdaten gibt es zwei
Möglichkeiten:
1. Löschen der Konfigurationen und der Apps
Löschen Sie zunächst alle auf der Steuerung angelegten Konfigurationen und danach alle instal-
lierten Apps. Dabei werden auch alle zu den Apps gehörenden Anwenderdaten gelöscht.
2. Mit einer SD-Karte ein neues Image auf die Steuerung aufspielen
Mittels einer SD-Karte kann ein Image auf die Steuerung aufgespielt werden. Beim Aufspielen
eines neuen Images werden alle vorhandenen Daten gelöscht. Bitte nehmen Sie dazu Kontakt mit
dem Service von Bosch Rexroth auf.
Bitte denken Sie daran vor dem Löschen eine Sicherung vorzunehmen, wenn die Anwender-
daten auf einer anderen Steuerung wiederhergestellt werden sollen.
12 Gerätebeschreibung
12.1

Die Steuerung ctrlX CORE

Die ctrlX CORE ist eine Kompaktsteuerung im Embedded-Format zur Tragschienenmontage und für den
Einsatz im Schaltschrank geeignet.
Mit der 64 Bit Quad-Core ARM CPU verfügt die ctrlX CORE über ausreichend Rechenperformance für
anspruchsvolle Regelungsaufgaben. Das linuxbasierte Betriebssystem ist offen für die Integration aller
ctrlX CORE-Runtime- und ctrlX CORE-Engineering-Apps aus dem ctrlX WORKS-Funktionsbaukasten
sowie für weitere kundenspezifischer Apps. Der Kommunikationsaustausch zwischen den Apps in
Echtzeit und Nichtechtzeit findet über den zentralen ctrlX-Datalayer statt.
R911405646, Ausgabe 05
⮫ Kapitel 10.2 „Einbauhinweise" auf Seite
Die Steuerung ctrlX CORE
(⮫ R911342561)
24.
30.
Bosch Rexroth AG
35 / 50
