4.
TGP Modus, A-A(A-A). Betätigen von OSB 3 ruft die Luft-Luft (A-A) TGP Seite auf.
5.
Sensor Typ. In der oberen rechten Ecke befindet sich das Textfeld, welches den aktuellen
Video-Modus des TGP anzeigt. Die drei möglichen Optionen sind:
WHOT. Die FLIR Kamera stellt heiße Objekte heller dar als den kühlen Hintergrund.
BHOT. Die FLIR Kamera stellt heiße Objekte dünkler dar als den kühlen Hintergrund.
CCD. Die Digitalkamera wird zur Anzeige herangezogen. Diese Kamera benötigt
Tageslicht.
6.
Flughöhe (RADALT). Unter der Anzeige für den Sensortyp befindet sich die Anzeige für die
Höhe über Grund, gerundet auf 10 Fuß.
7.
Nord-Pfeil. In der rechten oberen Ecke des Displays befindet diese Anzeige. Sie besteht
aus einem statischen „N" und einem Pfeil, der immer nach Norden zeigt. Eine zweite Linie
ohne Pfeil repräsentiert die Richtungen Ost und West. Alle Linien sind auf die Boden-Ebene
normalisiert.

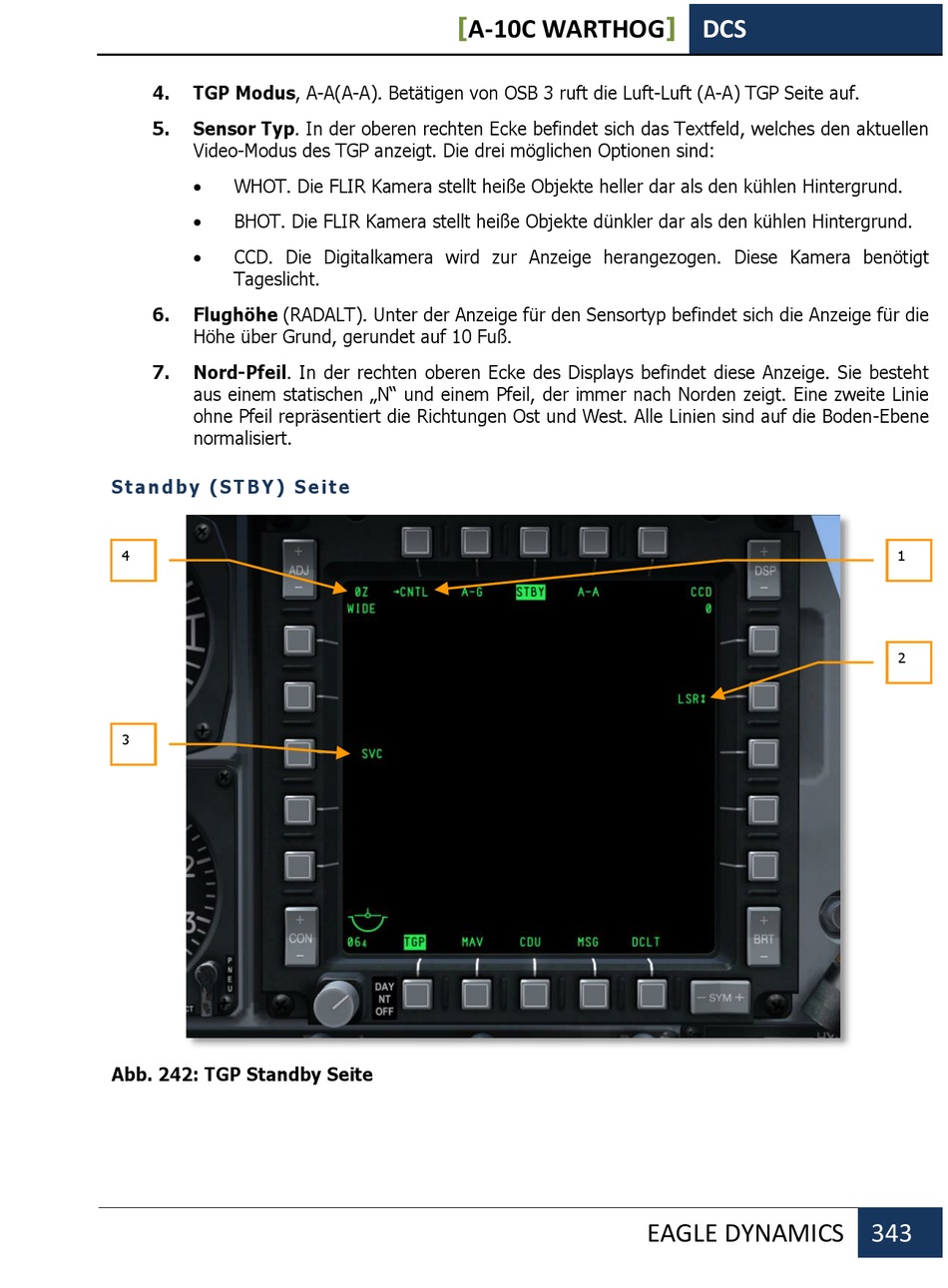

S t a n d b y ( S T B Y ) S e i t e
4
3
Abb. 242: TGP Standby Seite
[A-10C
WARTHOG]
DCS
EAGLE DYNAMICS
1
2
343
