Die CDU Displayinformationen können auch auf dem Multifunktionsdisplays angezeigt
werden.
2.
Zeilenauswahltasten. Links und rechts des Displays befinden sich jeweils vier Tasten.
Das drücken eines der Tasten aktiviert einen Modus oder erlaubt die Eingabe von Daten
auf dem Eingabefeld. Die Symbole die sich jeweils direkt neben den Tasten befinden haben
folgende Bedeutung:
← → Verzweigung. Ein Pfeil der entweder nach links oder rechts Zeigt. Durch das
drücken der Taste wird in eine andere CDU Seite gewechselt.
± Höher / Niedriger. Wird dieses Symbol angezeigt (Plus und Minus), so kann mit dem
± Kippschalter entweder durch verschiedenen Datensätze geschaltet werden oder mit der
Tastatur Daten eingegeben werden. Die so eingegebenen Daten können dann mit der
Zeilenauswahltaste, die sich neben dem Symbol befindet, übernommen werden.
Oben / Unten. Mit diesem Symbol kann zwischen mehreren Werten oder
Einstellungen in einer vorgegebenen Reihenfolge gewechselt werden. Das drücken der
Taste bewirkt den Umsprung zur nächsten Information.
[ ] Dateneingabe. Hiermit können Sie Daten im Eingabefeld eintragen und im System
speichern. Hierbei können sowohl alphanumerische Zeichen als auch Nummernfolgen
eingetragen werden. Sind die eingegebenen Daten korrekt, so wird das Eingabefeld nach
dem sichern der Daten gelöscht. Sollten die Daten aber nicht korrekt sein, so wird im
Eingabefeld ein Fehler angezeigt.
Systemaktion. Wird die Taste gedrückt, so führt das System eine vorher definierte
Aktion, Funktion oder Operation durch.
CDU Tasten
3.
DIM/BRT Kippschalter. Der DIM/BRT Kippschalter steuert die Helligkeit und den
Kontrast des CDU Displays.
[A-10C
WARTHOG]

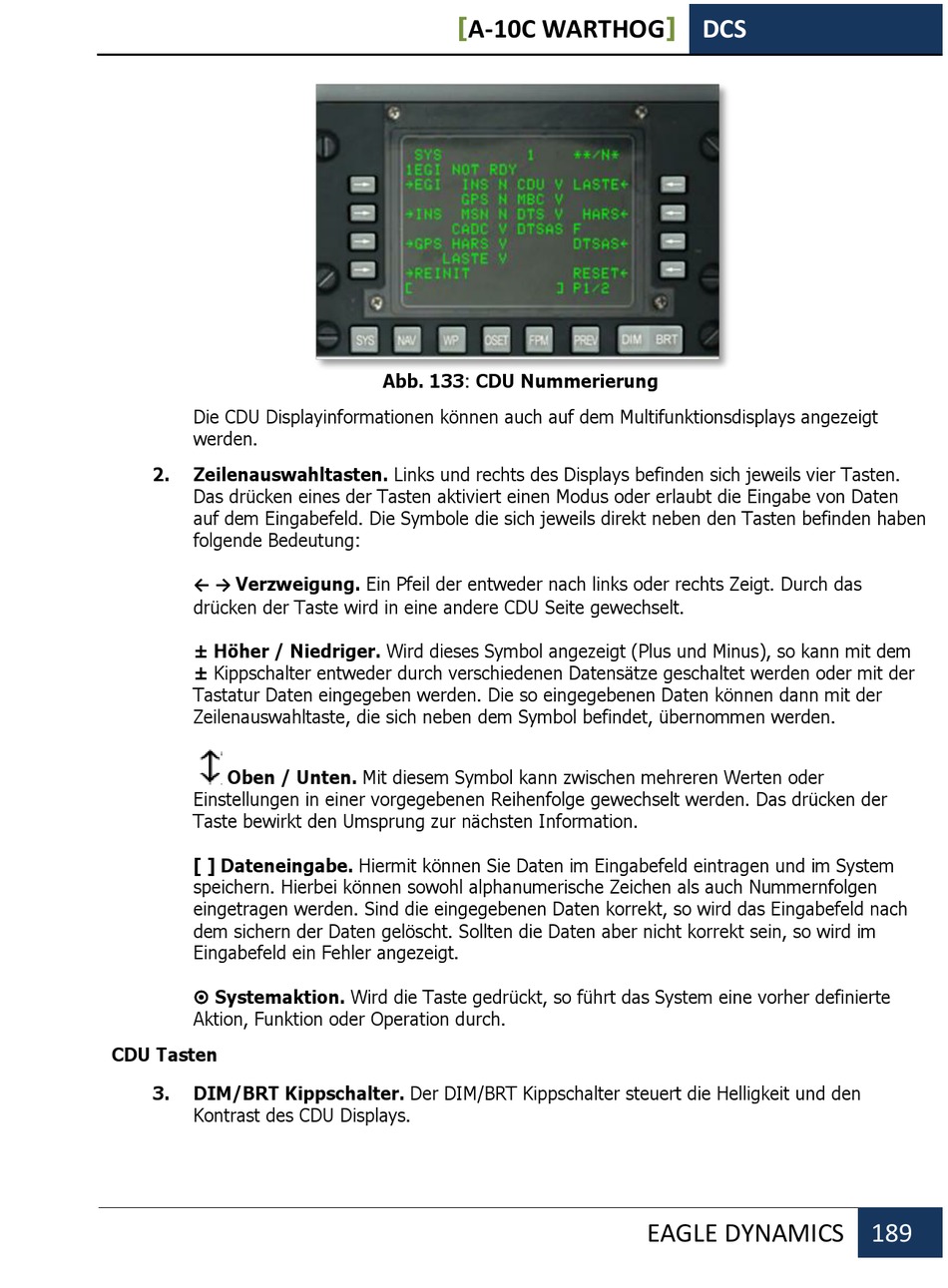

Abb. 133: CDU Nummerierung
DCS
EAGLE DYNAMICS
189
