8.9. Digital-E/A für allgemeine Zwecke
Beschreibung
Dieser Startbildschirm enthält Einstellungen für das automatische Laden und Starten
eines Standardprogramms und für die Auto-Initialisierung des Roboterarms beim
Einschalten.
Digital-E/A für
Dieser Abschnitt beschreibt die allgemeinen 24 V E/A (graue Klemmen) und die nicht fest
allgemeine
als Sicherheits-E/A konfigurierten aber konfigurierbaren E/A (gelbe Klemmen mit
Zwecke
schwarzer Schrift).
Die allgemeinen E/A können für die direkte Steuerung von Geräten wie pneumatischen
Relais oder für die Kommunikation mit einer SPS verwendet werden. Alle Digitalausgänge
können automatisch deaktiviert werden, wenn die Programmausführung gestoppt wird.
In diesem Modus ist der Ausgang immer LOW, wenn kein Programm läuft. Beispiele dafür
finden Sie in den folgenden Unterabschnitten.
In den Beispielen werden reguläre Digitalausgänge verwendet. Solange er nicht für eine
Sicherheitsfunktion konfiguriert werden soll, kann jeder beliebige konfigurierbare Ausgang
verwendet werden.
Digital Outputs
0V
DO0
0V
DO1
0V
DO2
0V
DO3

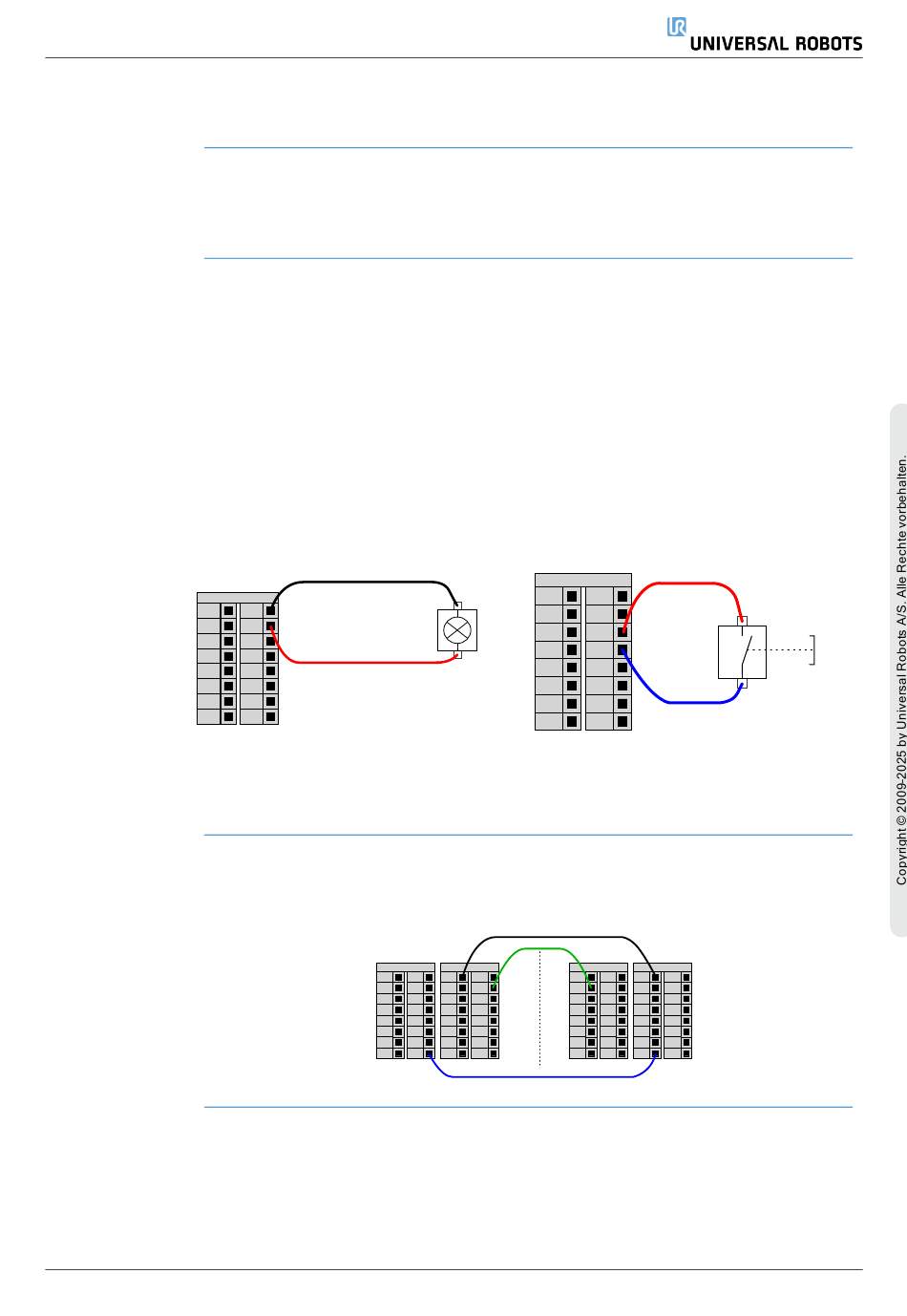

Dieses Beispiel zeigt die Steuerung einer
Last über einen Digitalausgang, wenn
angeschlossen.
Kommunikation
Der digitale E/A kann verwendet werden, um mit anderen Geräten zu kommunizieren,
mit anderen
sofern ein gemeinsamer GND (0V) besteht und die Maschine PNP-Technologie
Maschinen oder
verwendet, siehe unten.
einer SPS
Benutzerhandbuch
0V
DO4
0V
DO5
0V
DO6
0V
DO7
Digital Inputs
24V
24V
DI0
DI4
24V
24V
DI1
DI5
24V
24V
DI2
DI6
24V
24V
DI3
DI7
Digital Inputs
24V
24V
DI0
DI4
LOAD
24V
24V
DI1
DI5
24V
24V
DI2
DI6
24V
24V
DI3
DI7
Dieses Beispiel zeigt, wie eine einfache
Taste mit einem digitalen Eingang
verbunden wird.
Digital Outputs
Digital Inputs
0V
0V
24V
24V
A B
DO0
DO4
DI0
DI4
0V
0V
24V
24V
DO1
DO5
DI1
DI5
0V
0V
24V
24V
DO2
DO6
DI2
DI6
0V
0V
24V
24V
DO3
DO7
DI3
DI7
100
Digital Outputs
0V
0V
DO0
DO4
0V
0V
DO1
DO5
0V
0V
DO2
DO6
0V
0V
DO3
DO7
UR20
