Anhang
Verlegen der Betätigungszüge, Leitungen und Schläuche

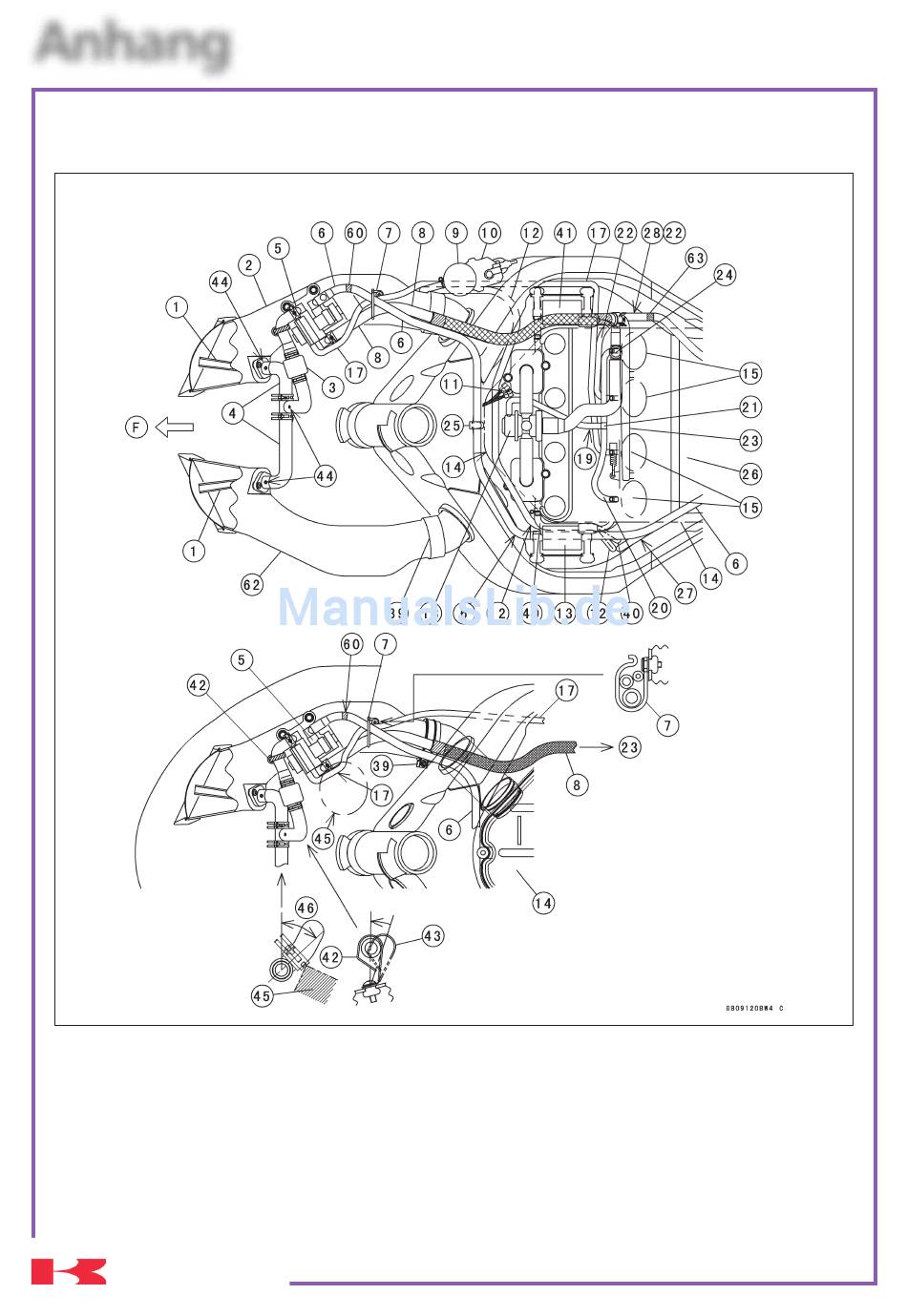

Kraftstoffverdunstungssystem für Kalifornien
F: Vorne
1. Belüftungsrohre
2. Rechter Luftkanal (Markierung R)
3. Lüftungsfilter
4. Belüftungsschläuche
5. Vakuumventil
6. Vergaser-Belüftungsschlauch
(gelb): Ventil [5] – Halterung
[7] – links vom Schlauch [8] –
Befestigungsschelle [25] – un-
ter linker Zündspule [13] – zwi-
Kawasaki
schen Luftfilterschlauch [14] und
Halterungen [15] – über das Quer-
rohr [26] – Zwei Wege-Halterung
[48] – T-Verbindungsstück [16] –
Schlauch [54]
7. Halterung (Schlauche [6] [8] [17]).
8. Vergaser-Belüftungsschlauch
9. Kühlerdeckel
10. Thermostatgehäuse
11. Rechter und Linker Steckverbinder
für Kühlergebläse
17-14
12. Ausgleichsbehälter-Schlauch: vor-
derer Anschluss des Deckels [9] –
zwischen Vorderrahmen und
Schutzblech – Vorderseite des
Ventils 18 – unter Zündspule [13]
hinunter zum unteren Verbin-
dungsstück des Ausgleichs-
behälters.
13. Linke Zündspule
14. Luftfiltergehäuse
15. Vergaserhalterungen
ZZ-R1200
