Nockenwellen; Ausbau; Einbau - Kawasaki ZZ-R1200 Werkstatt-Handbuch

Motoroberteil

Ausbau

•
Folgende Teile entfernen:
Zylinderkopfdeckel (siehe Angaben in diesem Kapitel)
Impulsgeberdeckel
•

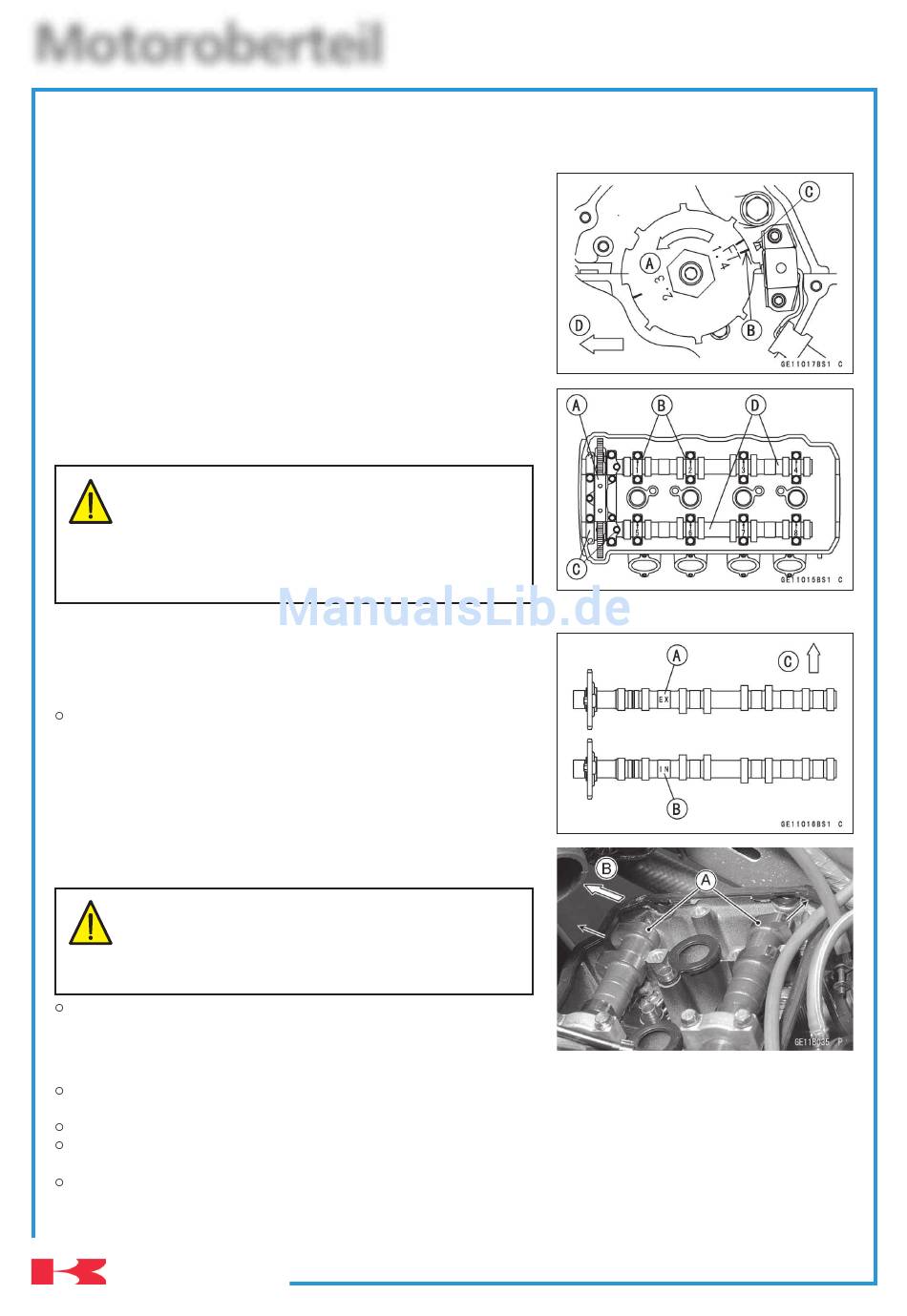

Die Kurbelwelle gegen den Uhrzeigersinn [A] so drehen, dass die
Kolben Nr. 1 und Nr. 4 am oberen Todpunkt stehen
OT-Markierung [B] für Kolben Nr. 1 und Nr. 4
Kurbelgehäusemarkierung [C]
Vorderseite [D].
•
Kurbelwellen-Kettenspanner ausbauen (siehe Angaben in diesem
Kapitel)
•
Folgende Teile ausbauen und ein sauberes Tuch in den Kettentunnel
stecken, damit keine Teile in das Kurbelgehäuse fallen.
Obere Steuerkettenführung [A], Nockenwellen-Lagerdeckel [B]
Nockenwellen-Haltewinkel [C], Nockenwellen [D].
VORSICHT
Während die Nockenwellen ausgebaut sind, kann die
Kurbelwelle durchgedreht werden. In diesem Fall muss die
Steuerkette stets gespannt werden. Dadurch wird verhin-
dert, dass die Kette auf dem unteren (Kurbelwellen-)-
Kettenrad sich verdreht. Bei verdrehter Kette können Kette
und Kettenrad beschädigt werden.

Einbau

•
MoS -Öl auf alle Nockenteile, Linksschritte und Lagerzapfen
2
auftragen. Das MoS
und MoS -Fett mit einem Gewichtsverhältnis von 10 : 1.
2
Die Auslass-Nockenwelle ist mit EX [A] markiert, und die Einlass-
Nockenwelle mit IN [B]. So tragen, dass diese beiden Wellen nicht
verwechselt werden.
Vorderseite [C].
•
Die Kurbelwelle bei Kolben Nr. 1 und Nr. 4 am oberen Todpunkt
einstellen.
VORSICHT
Die Steuerkette muss stets gespannt werden. Dadurch wird
verhindert, dass sich die Kette auf dem unteren Kettenrad
verdreht. Bei verdrehter Kette können Kette und Kettenrad
beschädigt werden.
Diese Nockenwellen so einbauen, dass die Nocken Nr. 4 [A] zur
leichteren Einstellung vom Schwingarm weggedreht sind.
Vorderseite [B].
•
Die Nockenwellen in der vorgegebenen Reihenfolge einbauen.
Die Nocken Nr. 4 [A] sind vom Schwingarm weggedreht.
Auslass-Nockenwelle [B] und Lagerdeckel (Nockenwelle einstellen)
Spannseite (Auslassseite) der Kette zum Einbau der Kette stramm ziehen [D]
Die Kette so auf die Nockenwellen-Kettenräder auflegen, dass die Einstellmarken an den Kettenrädern gemäß
Abbildung positioniert sind.
Die Einstellmarken müssen mit der oberen Fläche [E] des Zylinderkopfes fluchten und gemäß der Abbildung
entsprechend positioniert werden, nachdem die Steuerkette gespannt wird.
Kawasaki
-Öl ist eine Mischung von Motoröl
2
5-14

Nockenwellen

ZZ-R1200
