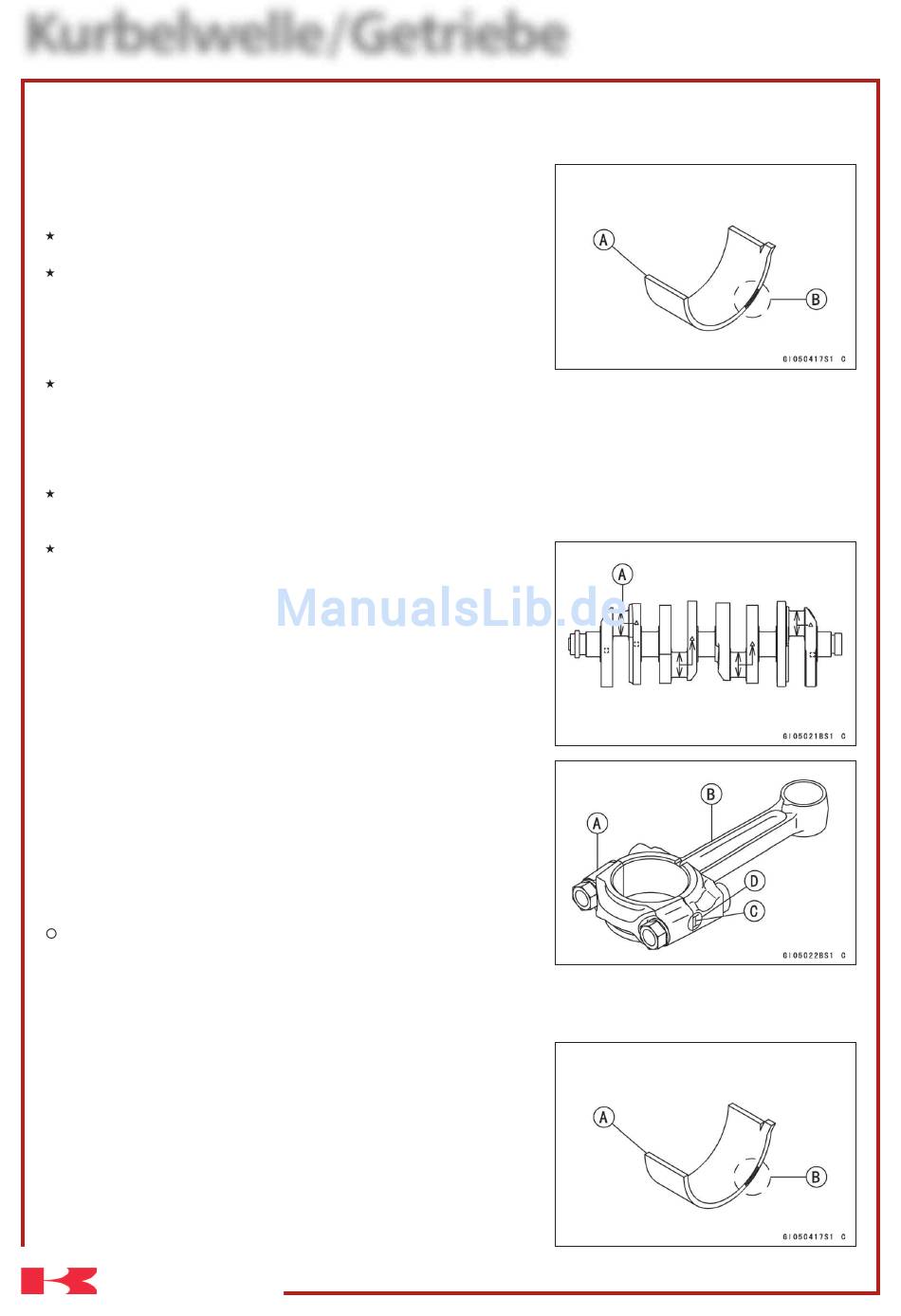

Kurbelwelle/Getriebe
Spiel zwischen Pleuelfuß-Lagereinsatz und Kurbelzapfen
Normalwert:
Grenzwert:
Wenn das Spiel innerhalb des Normalbereiches liegt, braucht das
Lager nicht ausgewechselt zu werden.
Wenn das Spiel zwischen 0,071 mm und dem Grenzwert (0,11
mm) liegt, sind die Lagereinsätze [A] gegen solche mit weißer
Markierung [B] auszutauschen. Das Spiel zwischen Einsatz und
Kurbelzapfen mit einer Plastolehre messen. Das Spiel darf den
Normalwert geringfügig überschreiten, darf jedoch nicht unter dem
Mindestwert liegen, da sonst die Lager fressen.
Wenn das Spiel den Grenzwert überschreitet, muss der Durchmesser
der Kurbelzapfen gemessen werden.
Kurbelzapfendurchmesser
Normalwert:
Grenzwert:
Wenn ein Kurbelzapfen über den Grenzwert hinaus abgenutzt ist,
muss die Kurbelwelle erneuert werden.
Wenn die gemessenen Kurbelzapfen-Durchmesser [A] nicht unter
dem Grenzwert liegen, jedoch nicht mit den ursprünglichen
Durchmessermarkierungen auf der Kurbelwelle übereinstimmen,
sind neue Markierungen anzubringen.
Markierungen für Kurbelzapfendurchmesser
Keine: 35,984 - 34,992 mm
O: 35,993 - 36,000 mm
∆: Durchmessermarkierungen für Kurbelzapfen, „O"-Markierung
oder keine Markierung.
•
Den Pleuelfuß-Innendurchmesser messen und die einzelnen Pleuel
entsprechend dem Innendurchmesser markieren.
Pleuelfußdeckel [A]
Pleuel [B]
Gewichtsmarkierung [C]: Alphabet
Durchmessermarkierung (um Gewichtsmarkierung herum) [D]:
„O"-Markierung oder keine Markierung.
Die Pleuelfußmuttern mit dem vorgeschriebenen Drehmoment
festziehen (siehe Einbau der Pleuel).
Die am Pleuelfuß schon vorhandene Markierung sollte möglichst
mit dieser Messung übereinstimmen.
Pleuelfuß-Innendurchmesser
Keine: 39,000 - 39,008 mm
O 39,009 - 39,016 mm
•
Die vorgeschriebenen, durch die Farbe gekennzeichneten
Lagereinsätze [A] gemäß Kombination der Pleuel- und
Kurbelwellencodierungen auswählen.
•
Die neuen Einsätze in das Pleuel einbauen und das Spiel zwischen
Einsatz und Lagerzapfen mit einer Plastolehre
messen.
Kawasaki
0,042 - 0,070 mm
0,11 mm
35,984 - 36,000 mm
35,97 mm
Kurbelwelle und Pleuel
9-18
