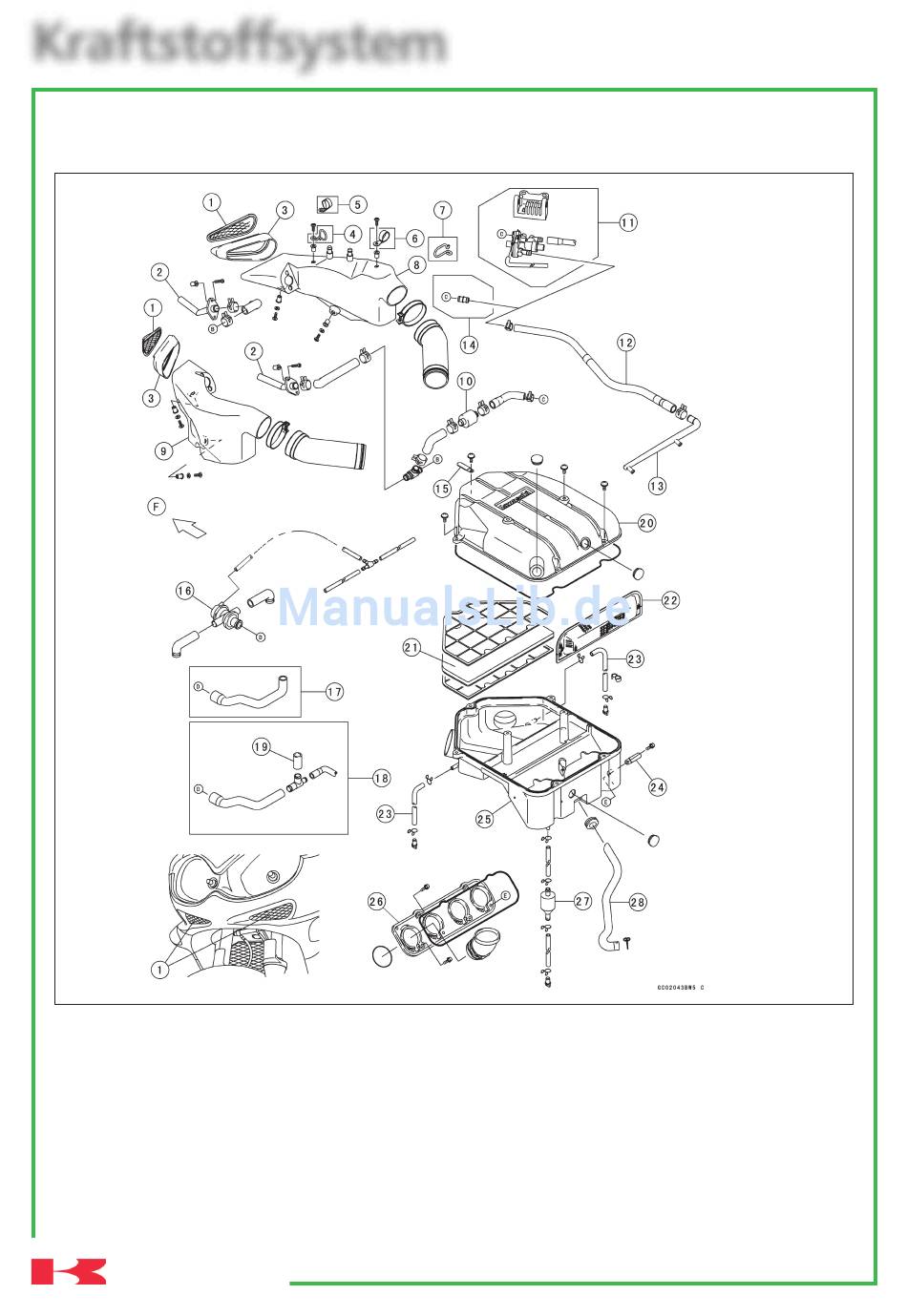

Explosionszeichnungen - Kawasaki ZZ-R1200 Werkstatt-Handbuch

Kraftstoffsystem
1: Rechte und linke
Luftkanalgitter
2: Lufteinlassrohre
3: Rechte und linke
Luftkanaldichtungen
4: Drahtklemme
5: Plattenklemme (CAL)
6: Plattenklemme
7: Schlauchhalter (CAL)
8: Rechter Luftkanal
9: Linker Luftkanal
10: Belüftungsfilter (CAL)
Kawasaki
11: Vakuumventilsatz (CAL)
12: Vergaser-Entlüftungsschlauch
13: Vergaser-Entlüftungsrohr
14: Anschluss
15: Plattenklemme (CAL)
16: Vakuumschaltventil
17: Vakuum-Schaltventilschlauch
18: Vakuum-Schaltventilschlauch (CAL)
19: Gummigelenk
20: Oberes Luftfiltergehäuse
21: Luftfilterelement
22: Flammenhemmer

Explosionszeichnungen

23: Rechter/linker Ablassschlauch
der Luftfiltereinlässe
24: Plattenklemme für
Drosselklappensensor
25: Unteres Luftfiltergehäuse
26: Luftfilter-Halterung
27: Entlüftungsauffangbehälter
28: Kurbelgehäuse-Entlüftungs-
schlauch
CAL: Kalifornien
F: Vorne
3-2
ZZR 1200
