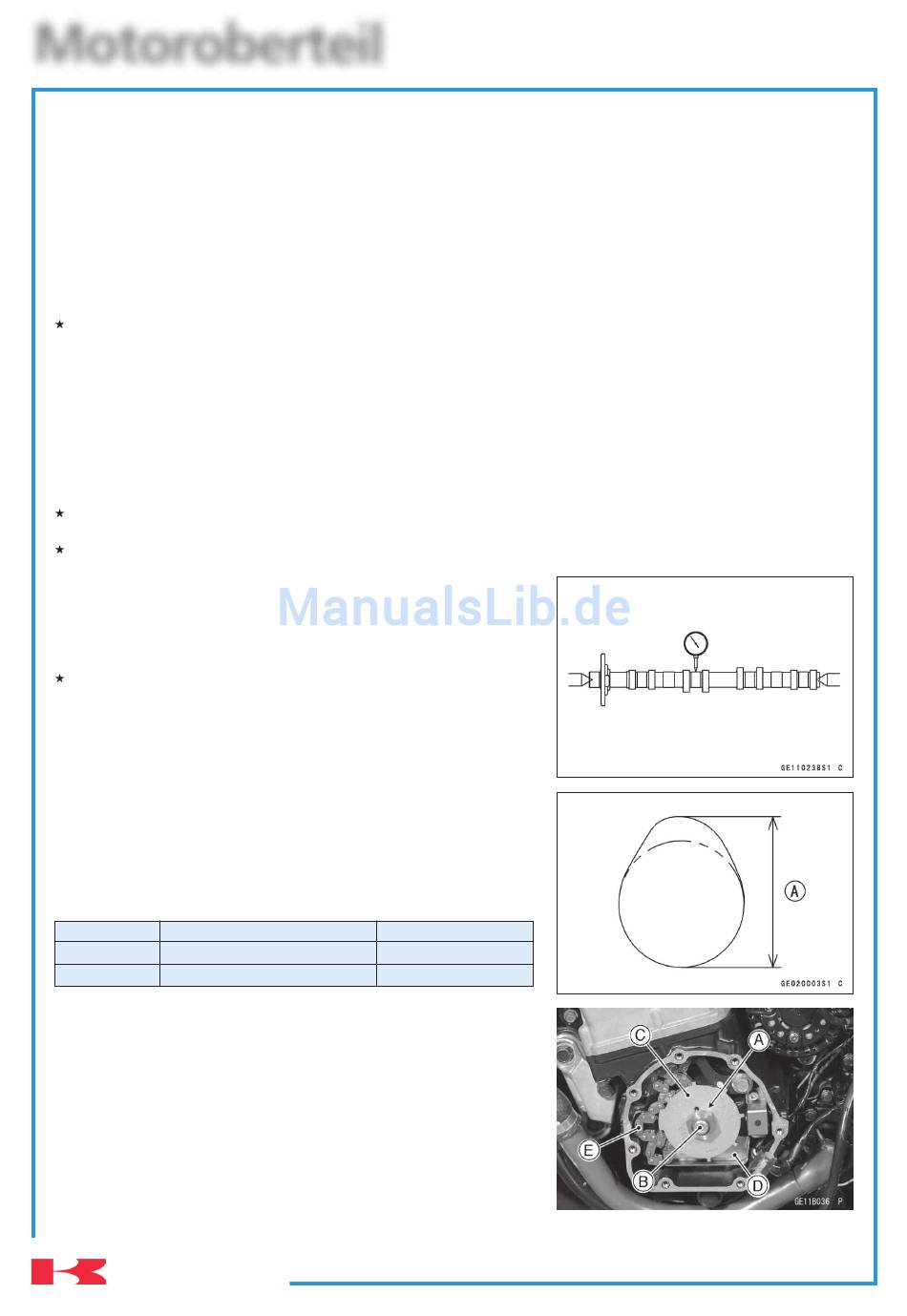

Motoroberteil
Spiel zwischen Nockenwelle und Nockenwellen-Lagerdeckel
Lagerzapfen Nr. 1, Nr. 2 und Nr. 5
Normalwert:
Grenzwert:
Lagerzapfen Nr. 3 und Nr. 4
Normalwert:
Grenzwert:
Wenn ein Spiel über dem Grenzwert liegt, den Durchmesser eines jeden Kurbelwellen-Lagerzapfens mit einem
Mikrometer messen.
Durchmesser der Nockenwellen-Lagerzapfen
Lagerzapfen Nr. 1, Nr. 2 und Nr. 5
Normalwert:
Grenzwert:
Lagerzapfen Nr. 3 und Nr. 4
Normalwert:
Grenzwert:
Wenn der Nockenwellen-Lagerzapfendurchmesser unter dem Grenzwert liegt, Nockenwelle erneuern und das
Spiel noch einmal messen.
Wenn das Spiel immer noch außerhalb des Grenzwertes liegt, Zylinderkopfeinheit austauschen.

Nockenwellen-Unwucht

•
Nockenwelle in eine Nockenwellen-Richtvorrichtung oder auf
Prismen legen.
•
Unwucht mit einer Messuhr am mittleren Lagerzapfen der
Nockenwelle messen.
Falls die Unwucht den Grenzwert überschreitet, Nockenwelle
austauschen.
Nockenwellen-Unwucht
Normalwert:
Grenzwert:
Nockenwellenverschleiß
•
Die größte Höhe [A] einer jeden Nocke mit einem Mikrometer
messen.
•
Wenn die Nocken über den Grenzwert hinaus abgenutzt sind, ist die
Nockenwelle zu erneuern.
Nockenwellenhöhe
Auslass 36,679 bis 36,795 mm
Einlass 36,864 bis 36,980 mm

Aus-/Einbau der Nockenwellenkette

•
Impulsgeberdeckel abnehmen (siehe Prüfen des Ventilspiels im
Kapitel Regelmäßige Wartung)
•
Die Sechskant-Unterlegscheibe [A] festhalten und dabei die
Einstellrotor-Schraube [B] lösen
•
Folgende Teile entfernen:
Impulsgeberspulendeckel-Einstellrotor [C]
Untere Kettenführung [D]
Nockenwellen (siehe dieses Kapitel).
•
Nockenwellenkette [E] vom Nockenwellenkettenrad abnehmen.
Sicherungslack – Rotorschraube
Anziehmoment – Rotorschraube: 25 Nm (2,5 mkp).
•
Nockenwellen einbauen (siehe Einbau der Nockenwellen in diesem Kapitel).
Kawasaki
0,040 bis 0,081 mm
0,17 mm
0,070 bis 0, 111 mm
0,20 mm
24,94 bis 24,96 mm
24,91 mm
24,91 bis 24,93 mm
24,88 mm.
Gesamtanzeige 0,02 mm oder darunter
Gesamtanzeige 0,1 mm.
Normalwert Grenzwert
36,57 mm
36,76 mm
5-16
Nockenwellen
ZZ-R1200
