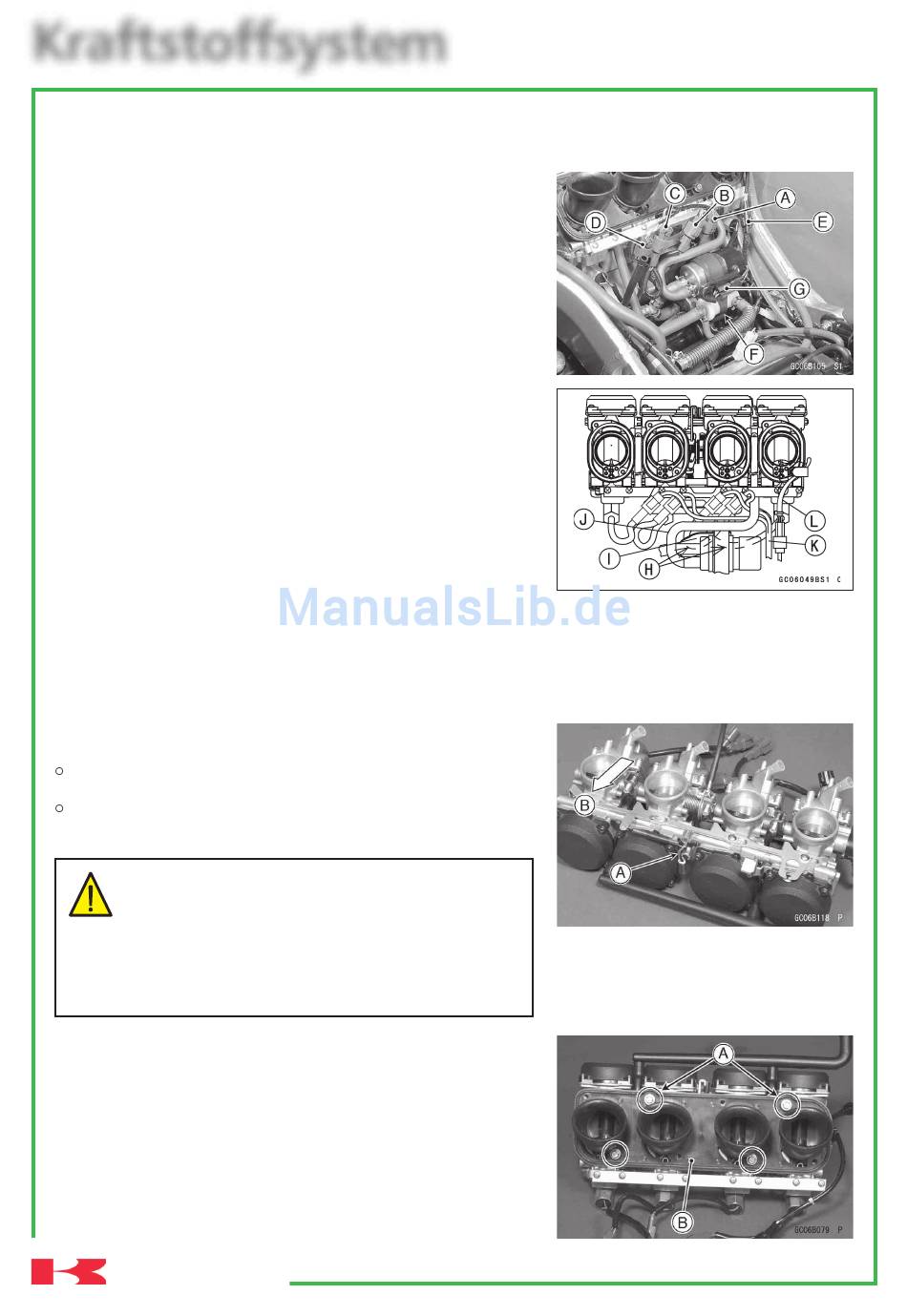

Kraftstoffsystem
•
Leitungen, Vergaserbelüftungsschlauch und Kraftstoffschlauch nach
der Abbildung im Abschnitt Verlegung der Betätigungszüge,
Leitungen und Schläuche im Kapitel Anhang verlegen.
•
Leitungen [H] des Kraftstoffabsperrventils im Benzinpumpen-
Haltewinkel [I] und die Kraftstoffzuführschläuche Nr. 3 und 4 [J]
verlegen und anschließen:
•
Leitungen des Kraftstoffabsperrventils [K] in den
Kraftstoffzuführschläuchen Nr. 3 und 4 und auf der rechten Seite der
Benzinpumpe verlegen (nicht über der Benzinpumpe).
•
Die Leitung [L] des Drosselklappensensors auf der rechten Seite der
Benzinpumpe verlegen (nicht über der Benzinpumpe).
Steckkontakte des Kraftstoffabsperrventils des Vergasers
GY-Steckverbinder Nr. 4 [A]: Leitungen R-BR/BK, BK-R
BR-Steckverbinder Nr. 3 [B]: Leitungen R-BR/BK, BK-O/G
BR-Steckverbinder Nr. 2 [C]: Leitungen R-BR/BK, BK-O/BK
GY-Steckverbinder Nr. 1 [D]: Leitungen R-BR/BK, BK-LG/BK
Drosselklappensensor-Steckverbinder [E]:
Leitungen BK/BL-BK, Y/W-Y, BL-BL
Steckverbinder [F] der unteren Benzinpumpe :
Leitungen R-R, BK/W-Y, BK-BK, BK/Y-BK/Y
Steckverbinder [G] der oberen Benzinpumpe:
Leitungen R-R, BK/W-Y, G-BK, BK/Y-BK/Y
•
Folgende Positionen kontrollieren und, falls erforderlich, nachstellen:
Gaszugspiel (siehe Abteilung Kraftstoffsystem im Kapitel Regelmäßige Wartung).
Chokezugspiel (siehe in diesem Kapitel).
Leerlaufdrehzahl (siehe Abschnitt Kraftstoffsystem im Kapitel Regelmäßige Wartung).
Vergasersynchronisierung (siehe Abschnitt Kraftstoffsystem im Kapitel Regelmäßige Wartung).
•
Luftfiltergehäuse und Benzintank einbauen (siehe in diesem Kapitel).

Zerlegung und Zusammenbau der Vergaser

•
Vergaser ausbauen (siehe Ausbau der Vergaser).
Jeder Vergaser kann in gefügtem Zustand auseinander- und wieder
zusammengebaut werden.
Gaszughalterung [A] zum Auseinanderbau der Vergaser nicht
entfernen.
Vorderseite [B]
ACHTUNG
Benzin ist außerordentlich feuergefährlich und kann unter
bestimmten Bedingungen explosiv sein. Schalten Sie
deshalb die Zündung auf OFF und rauchen Sie nicht.
Achten Sie darauf, dass der Arbeitsbereich gut belüftet ist
und dass keine offenen Flammen und Funkenquellen in
der Nähe sind; hierzu gehören auch Geräte mit einer
Anzeigelampe.
•
Vier Schrauben [A] lösen und Luftfilterhalterung [B] abnehmen.
