30. Monte o bloco de para-choque. Alinhe o bloqueio do batente fixo interno (639000010246) (com orifícios roscados) (Y)
com o amortecedor de batente fixo fornecido (639000010243) (X) (Figura 16).
31. Deslize os componentes montados (X e Y) para a extremidade do conjunto do dispositivo de transferência.
N N o o t t a a - - Posicione o amortecedor de batente fixo de forma que o ressalto (AA) fique no fundo (Figura 17).
32. Alinhe o bloqueio do batente fixo (639000010244) (com os orifícios de passagem) (W) com os componentes montados
(X e Y) e deslize-o até à extremidade do conjunto do dispositivo de transferência.
33. Repita os passos 26 a 28 para montar e instalar o segundo amortecedor de batente fixo.
34. Utilizando uma chave sextavada de 3/16 pol., instale os quatro parafusos de cabeça redonda com sextavado interior
fornecidos (0004-662-000) (dois para cada lado) (Z) no conjunto do dispositivo de transferência (Figura 16).
35. Inspecione visualmente os para-choques do dispositivo de transferência da extremidade do lado da cabeça para se
assegurar de que estão instalados ao nível do rebordo exterior do conjunto de transferência, sem sinais de
desalinhamento ou instalação inadequada.
36. Utilizando uma chave Torx T25, instale os dois parafusos de cabeça redonda (0004-665-000) (AB) para fixar a
guarnição esquerda do dispositivo de transferência do doente da extremidade do lado da cabeça (639000010210) e a
guarnição direita do dispositivo de transferência do doente da extremidade do lado da cabeça (639000010211) (AC) ao
conjunto do dispositivo de transferência (Figura 18).
PT 22
Z

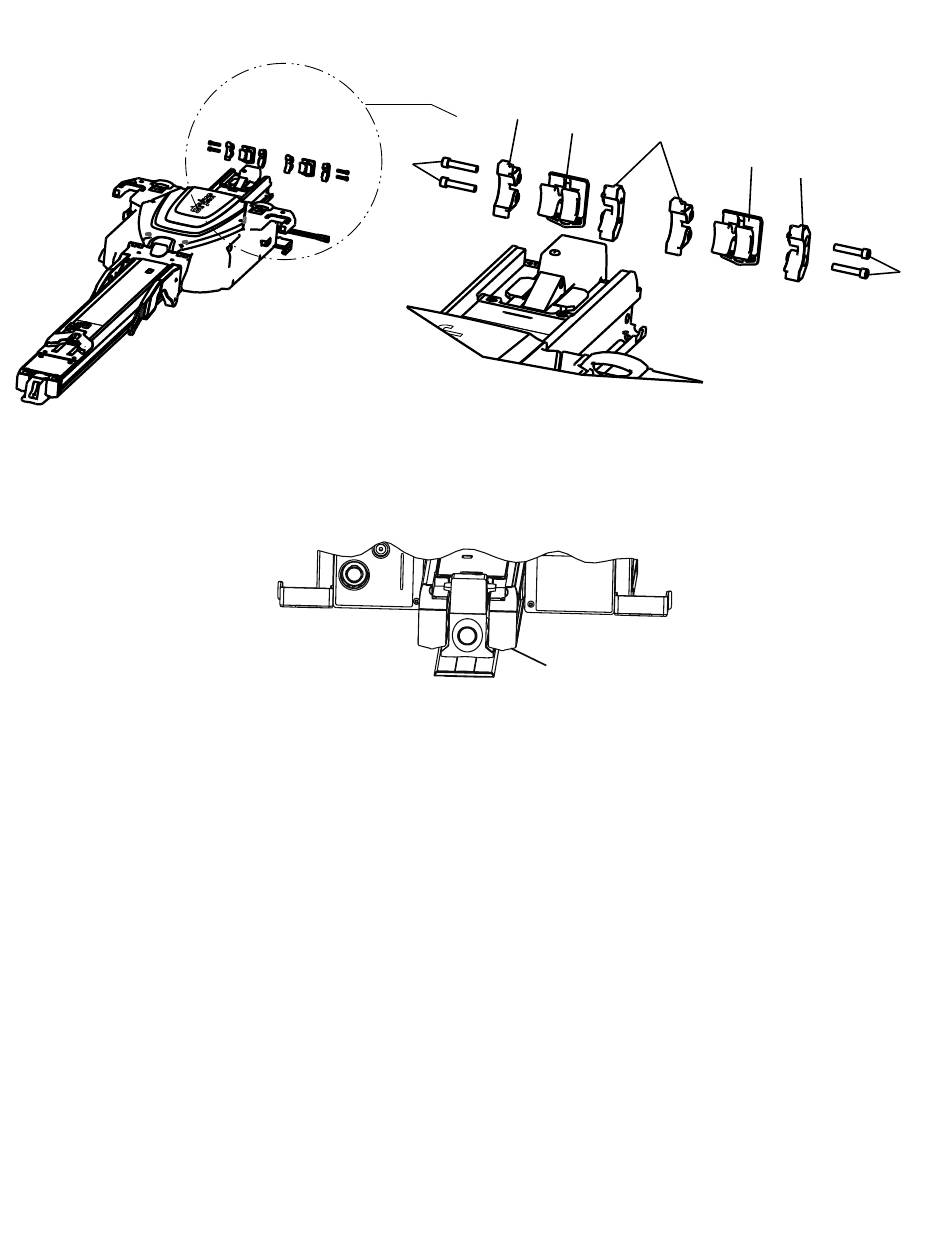

F F i i g g u u r r a a 1 1 6 6 – – M M o o n n t t a a r r o o b b l l o o c c o o d d e e p p a a r r a a - - c c h h o o q q u u e e
F F i i g g u u r r a a 1 1 7 7 – – R R e e s s s s a a l l t t o o d d o o a a m m o o r r t t e e c c e e d d o o r r d d e e b b a a t t e e n n t t e e f f i i x x o o
W
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
