13. Używając klucza imbusowego 3/8 cala, zainstaluj cztery dostarczone słupki montażowe zakotwienia (6390-001-150) (H)
w czterech otworach zespołu zakotwienia (Rysunek 9).
U U w w a a g g a a
• Nie wolno całkowicie dokręcać słupków przed wyrównaniem i instalacją wszystkich czterech słupków.
• Upewnij się, że podczas instalacji słupka najbliżej zakotwienia wezgłowia, żadne przewody nie zostały przyciśnięte.
14. Używając klucza dynamometrycznego 1/2 cala, dokręć każdy słupek (H) momentem dokręcenia 60±10 ft-lb (81,3±13,5
nm) (Rysunek 9).
15. Na bocznej stronie zakotwienia podłącz kabel łączący zakotwienie z pojazdem do złącza na zespole zakotwienia.
16. Wepchnij złącza z powrotem do zespołu zakotwienia.
17. Ustaw zespół szyny nośnej (I) w taki sposób, aby otwarty koniec był skierowany w stronę zespołu zakotwienia (J)
(Rysunek 10).
PL
18

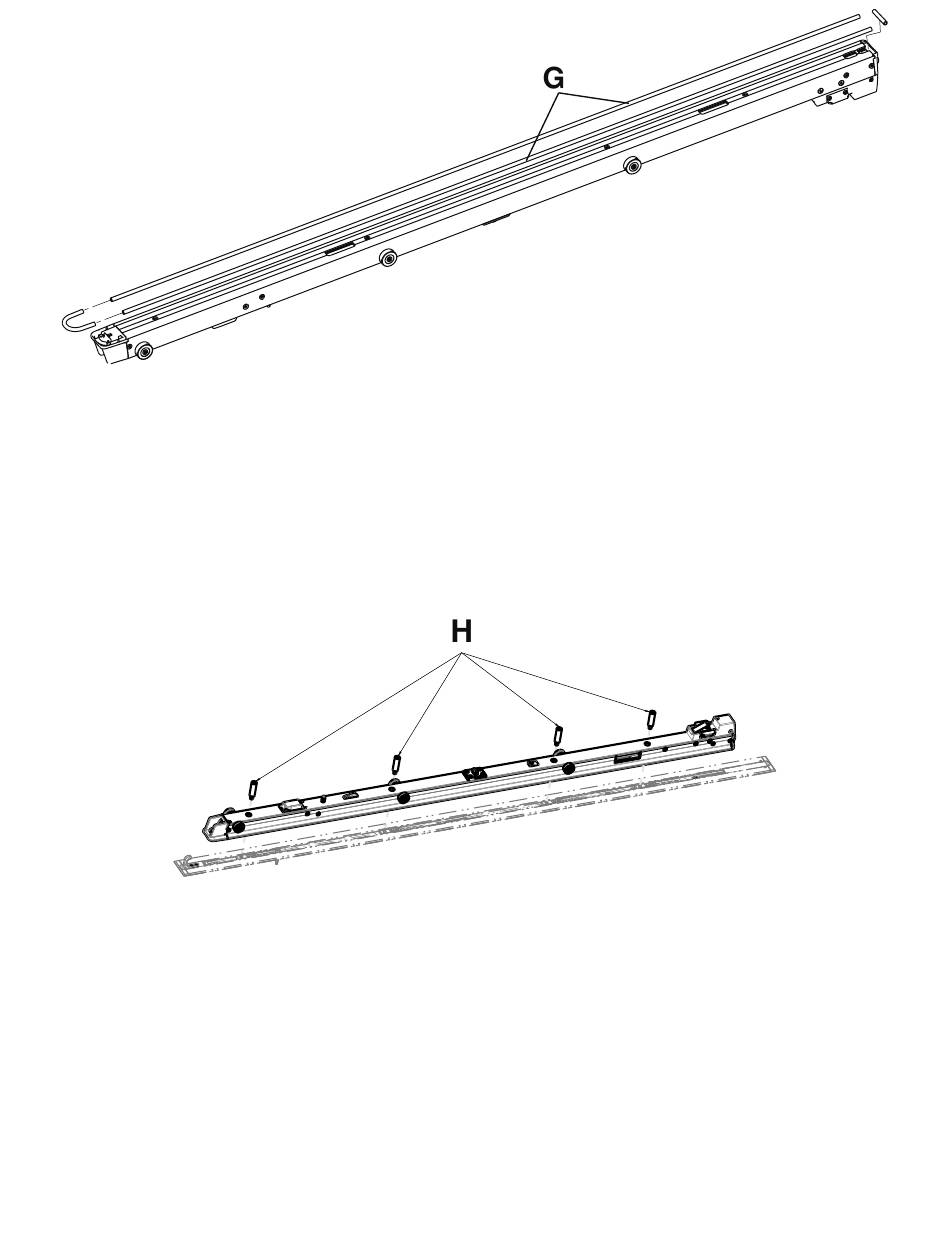

R R y y s s u u n n e e k k 8 8 – – U U s s z z c c z z e e l l k k i i z z a a k k o o t t w w i i e e n n i i a a
R R y y s s u u n n e e k k 9 9 – – Z Z a a i i n n s s t t a a l l u u j j s s ł ł u u p p k k i i m m o o n n t t a a ż ż o o w w e e z z a a k k o o t t w w i i e e n n i i a a
6390-809-005 Rev AA.0
