9. Com uma fita métrica, meça a bolsa exposta na extremidade do lado da cabeça e na extremidade do lado dos pés da
placa de piso para personalizar as proteções da placa de piso.
10. Utilizando uma serra, corte as duas proteções da placa de piso (6390-001-166) (E) para ajustar ao comprimento
medido em ambas as extremidades (Figura 7). A proteção da placa de piso não se ajusta sobre o suporte de fixação da
placa de piso.
N N o o t t a a - - Se montar a âncora sobre a extremidade do lado dos pés ou sobre a extremidade do lado da cabeça da placa
de piso, então, não será necessária nenhuma proteção da placa de piso nessa extremidade.
11. Utilizando um martelo de borracha, bata para encaixar cada proteção da placa de piso na placa de piso (o lado do
gancho [F] primeiro).
N N o o t t a a - - Para desencaixar a proteção da placa de piso, utilize uma chave de fendas de lâmina plana no lado da proteção
com um rebordo elevado.
12. Certifique-se que os selantes da âncora (G) estão instalados nas ranhuras do conjunto da âncora (Figura 8). Se os
selantes da âncora não estiverem instalados, empurre-os novamente para as ranhuras do conjunto da âncora.
6390-809-005 Rev AA.0

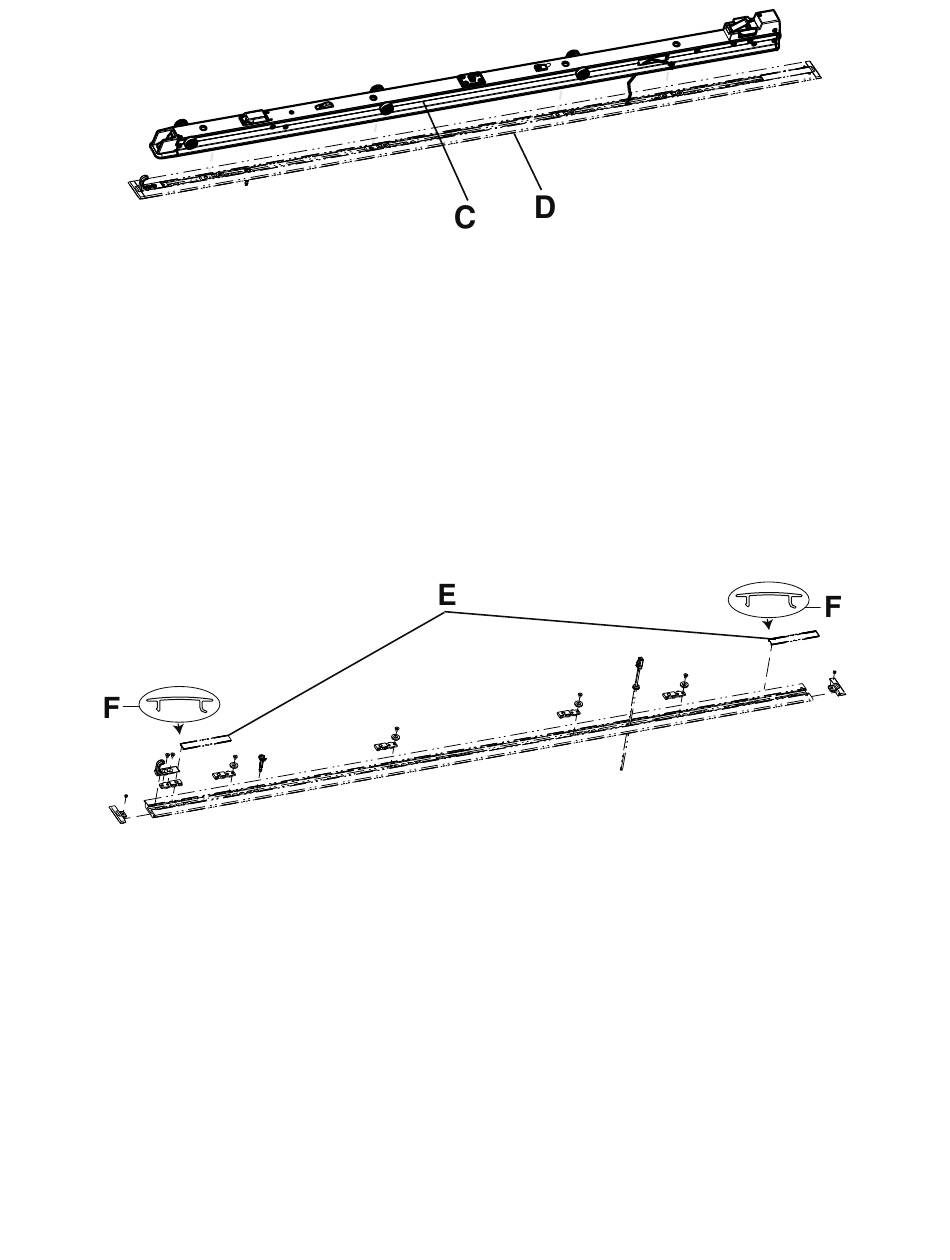

F F i i g g u u r r a a 6 6 – – M M o o n n t t a a g g e e m m d d a a â â n n c c o o r r a a e e m m o o n n t t a a g g e e m m d d a a p p l l a a c c a a d d e e p p i i s s o o
F F i i g g u u r r a a 7 7 – – C C o o r r t t a a r r a a s s p p r r o o t t e e ç ç õ õ e e s s d d a a p p l l a a c c a a d d e e p p i i s s o o
17 PT
