18. O instalador 1 (extremidade do lado dos pés) levanta o conjunto do dispositivo de transferência e faz deslizar os
gatilhos de fecho (L) (Figura 12) em direção à extremidade do lado dos pés do dispositivo de transferência, para libertar
os bloqueios de transferência. O instalador 2 (extremidade do lado da cabeça) faz deslizar e centra a extremidade
aberta do conjunto do dispositivo de transferência sobre os cilindros do conjunto da âncora.
• Quando instalar o conjunto do dispositivo de transferência, faça deslizar lentamente o conjunto do dispositivo de
transferência. Não quebre o invólucro de carga indutiva da maca (K) (Figura 10).
• Mantenha os gatilhos de fecho de transferência puxados em direção à extremidade do lado dos pés, até que o
dispositivo de transferência fique encaixado na âncora (Figura 12).
• Pode reparar numa ligeira resistência quando rolar sobre o segundo conjunto de cilindros; empurre para ultrapassar
a resistência para a posição mostrada em Figura 12.
19. Posicione a cobertura do primário indutivo da âncora (639001010101) por cima da abertura para que o gancho em U
esteja voltado para a extremidade do lado dos pés da âncora (Figura 11).
N N o o t t a a - - Não deixe que os conectores (instalados no passo 16) sejam pressionados contra a cobertura para o primário
indutivo da âncora.
20. Utilizando uma chave de fendas de lâmina plana, pressione o gancho em U na âncora até que o ouça encaixar na
posição devida (Figura 11).
21. Utilizando uma chave sextavada de 5/32 pol., instale o parafuso de cabeça redonda com sextavado interior fornecido
(0004-658-000) (O) para fixar o mecanismo de acionamento magnético do carrinho fornecido (6390-001-106) (P)
(Figura 12).
22. Utilizando uma chave Torx T25, instale os quatro parafusos de cabeça redonda fornecidos (0004-665-000) (M) para
fixar a placa de utilização do dispositivo de transferência na extremidade do lado dos pés (6390-001-225) (N) fornecida
ao conjunto de transferência (Figura 12).
23. Faça deslizar os gatilhos de bloqueio de transferência (próximos da extremidade do lado dos pés) (L) (Figura 12) em
direção à extremidade do lado dos pés do conjunto de transferência, para desbloquear.
6390-809-005 Rev AA.0

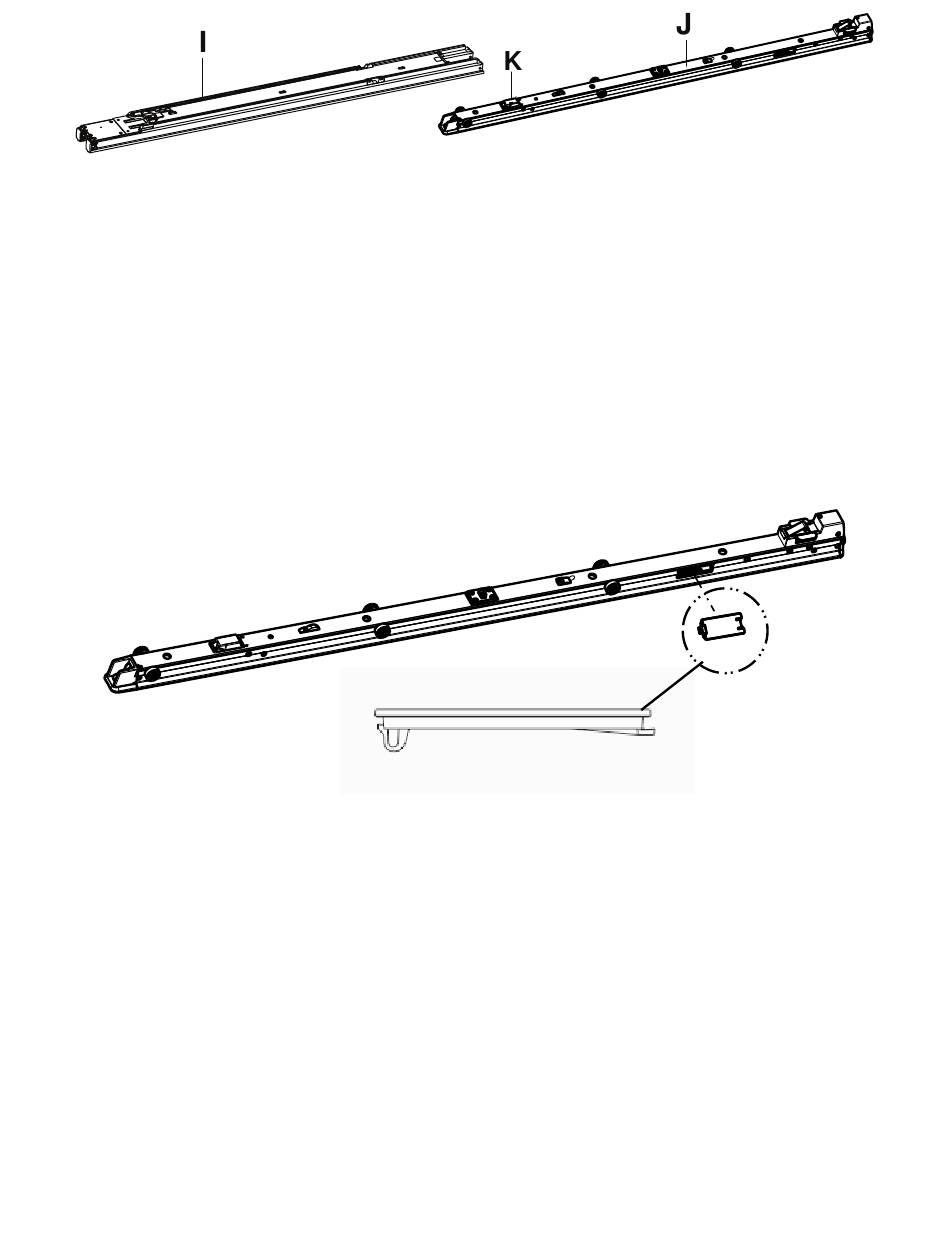

F F i i g g u u r r a a 1 1 0 0 – – I I n n s s t t a a l l a a r r o o c c o o n n j j u u n n t t o o d d o o d d i i s s p p o o s s i i t t i i v v o o d d e e t t r r a a n n s s f f e e r r ê ê n n c c i i a a
F F i i g g u u r r a a 1 1 1 1 – – C C o o b b e e r r t t u u r r a a p p a a r r a a o o p p r r i i m m á á r r i i o o i i n n d d u u t t i i v v o o d d a a â â n n c c o o r r a a
19 PT
