26. Posicione o conjunto do carrinho (T) entre o conjunto do dispositivo de transferência (U) e a extremidade do lado da
cabeça do conjunto de âncora (V) no piso (Figura 15).
27. Instalador 1 (extremidade do lado dos pés): Faça deslizar os cilindros do conjunto do carrinho para o canal lateral do
conjunto do dispositivo de transferência.
28. Instalador 2 (extremidade do lado da cabeça): Levante o conjunto do carrinho para alinhar o segundo conjunto de
cilindros e faça deslizar os cilindros até o carrinho estar perto do meio do dispositivo de transferência.
29. Empurre cuidadosamente o conjunto do dispositivo de transferência para a frente em direção à extremidade do lado da
cabeça até ficar bloqueado na devida posição.
6390-809-005 Rev AA.0
R 2
R
1

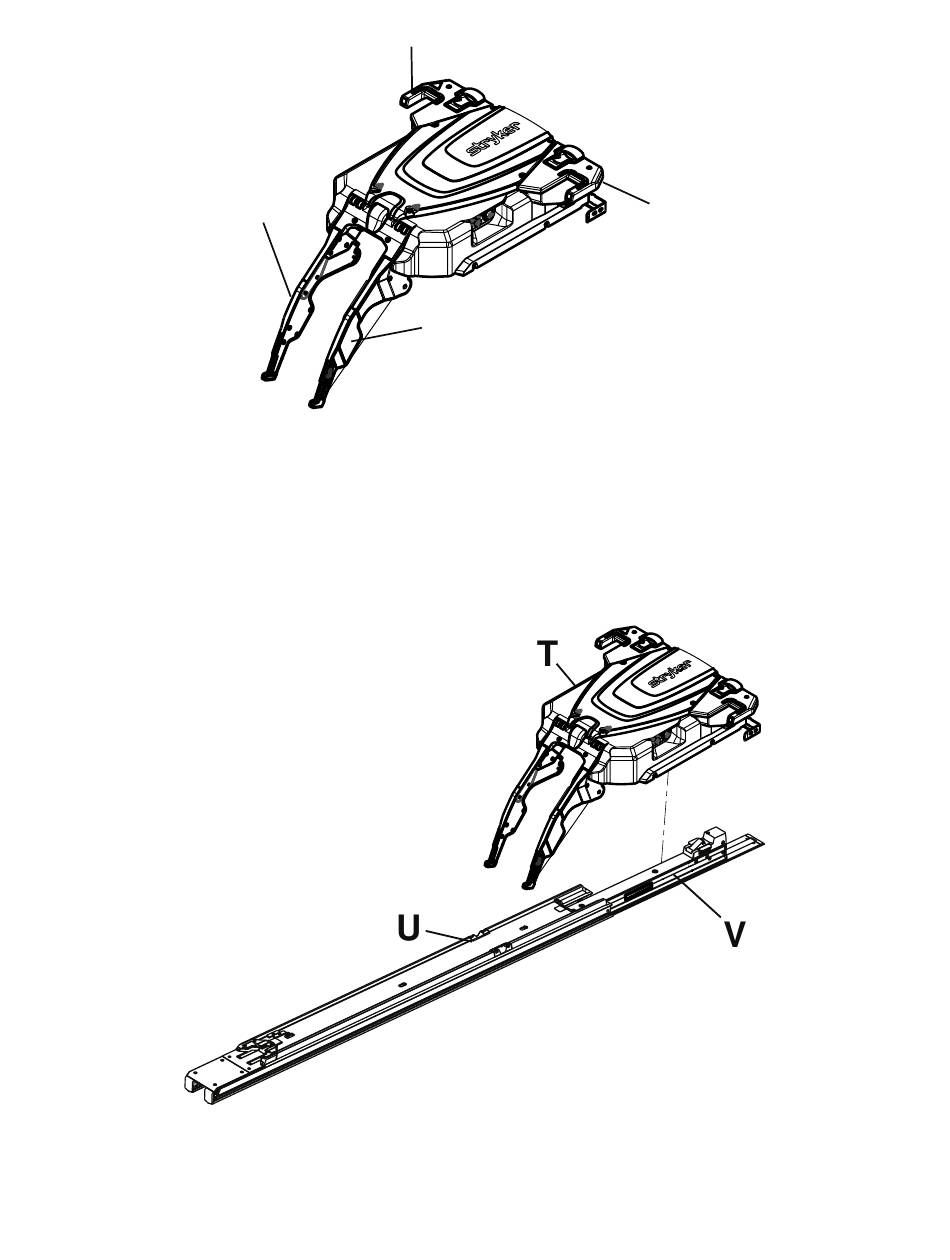

F F i i g g u u r r a a 1 1 4 4 – – C C o o n n j j u u n n t t o o d d o o c c a a r r r r i i n n h h o o
