D D o o d d a a t t k k o o w w e e u u ż ż y y w w a a n n e e c c z z ę ę ś ś c c i i ( ( n n i i e e d d o o s s t t a a r r c c z z a a n n e e w w z z e e s s t t a a w w i i e e ) )

Taśma izolacyjna

W W y y m m a a g g a a n n e e n n a a r r z z ę ę d d z z i i a a : :

Klucz imbusowy 5/32 cala

Wkrętak płaski

Wkrętak Torx T25

P P r r o o c c e e d d u u r r a a : :

1. Podnieść zderzak pojazdu (jeżeli znajduje się na wyposażeniu) do uniesionej pozycji.

2. Za pomocą przymiaru taśmowego zmierz odległość pomiędzy końcem płyty podłogowej a końcem zderzaka, aby ustalić

na jaką odległość można przesunąć zakotwienie do końca po stronie wezgłowia (Rysunek 3).

U U w w a a g g a a - - Jeżeli zmierzona odległość jest mniejsza niż 18 cali (46 cm), można przesunąć P P o o w w e e r r - - L L O O A A D D bliżej końca po

stronie wezgłowia przedziału pojazdu przeznaczonego dla pacjenta, maksymalnie o 18 cali (46 cm) i zmierzoną

odległość.

6390-809-005 Rev AA.0

(4) Śruba imbusowa (0004-662-000)

(1) Magnetyczny aktywator wózka

(6390-001-106)

(2) Zderzak zakończenia

(639000010243)

(2) Blok zakończenia, z otworem

przelotowym (639000010244)

(4) Wspornik montażowy zakotwienia

podrzędnego (6390-001-110)

Przymiar taśmowy

Klucz imbusowy 3/8 cala

Klucz dynamometryczny 1/2 cala (ft-lb)

> 60 ft-lb (81,3 nm)

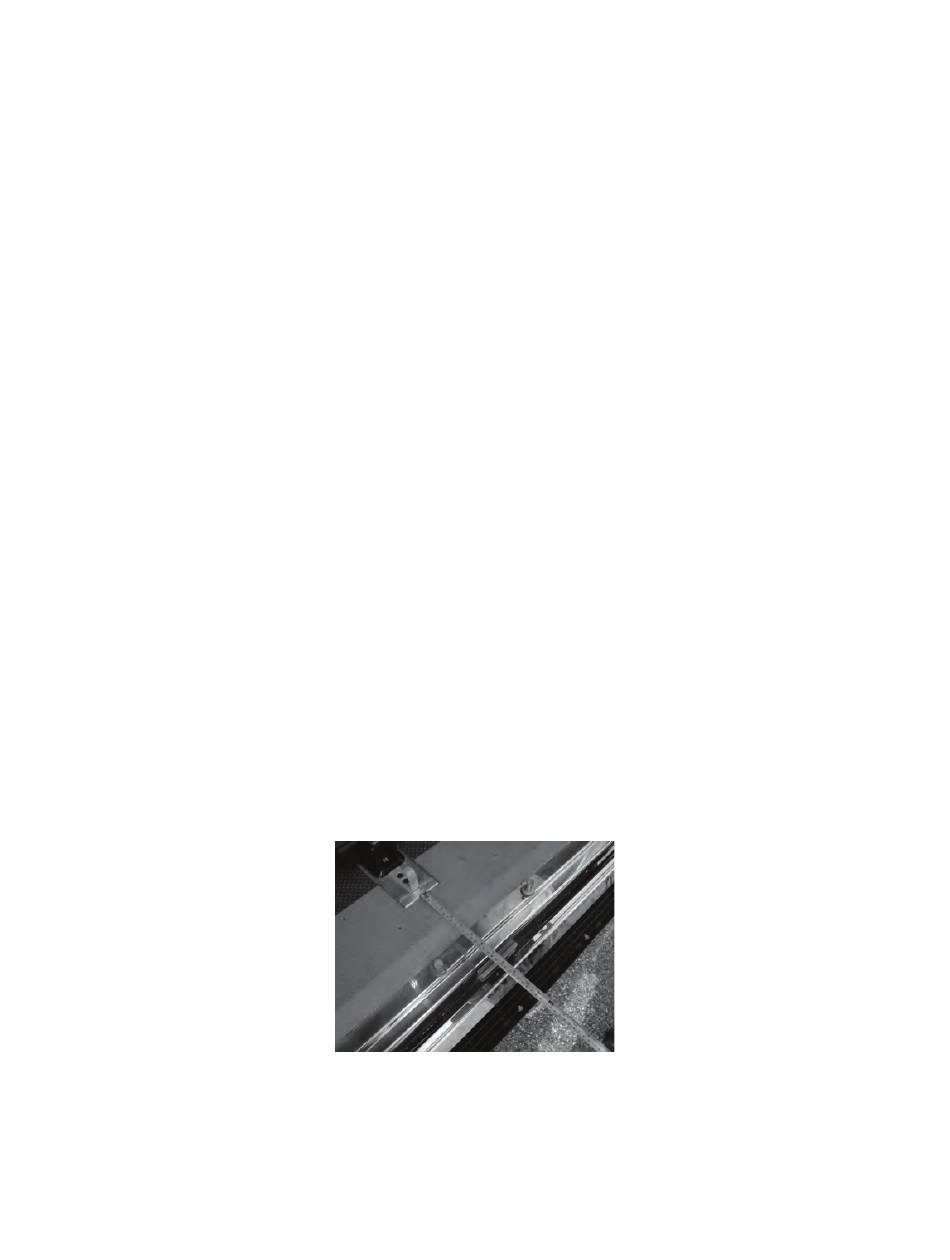

R R y y s s u u n n e e k k 3 3 – – W W y y k k o o n n a a j j p p o o m m i i a a r r p p o o d d k k ą ą t t e e m m i i n n s s t t a a l l a a c c j j i i z z a a k k o o t t w w i i e e n n i i a a

(6) Śruba z półkolistym łbem

walcowym (0004-665-000)

(1) Listwa szyny nośnej, strona

wezgłowia, prawa (639000010211)

(1) Podkładka ochronna szyny nośnej,

strona podnóżka (6390-001-225)

(4) Śruba imbusowa z łbem płaskim

(0001-194-000)

(2) Osłona płyty podłogowej, krótka

(6390-001-166)

Piła

Klucz imbusowy 3/16 cala
