13. Utilizando uma chave sextavada de 3/8 pol., instale os quatro postes de montagem da âncora fornecidos (6390-001-
-150) (H) nos quatro orifícios do conjunto da âncora (Figura 9).
N N o o t t a a
• Não aperte totalmente os postes enquanto todos os quatro postes não estiverem alinhados e iniciados.
• Não comprima quaisquer fios quando instala o poste mais próximo da extremidade do lado da cabeça da âncora.
14. Com uma chave dinamométrica de 1/2", aperte cada poste (H) a 60±10 ft-lb (81,3±13,5 N-m) (Figura 9).
15. Na lateral da âncora, ligue o cabo de ligação da âncora ao veículo ao conector no conjunto da âncora.
16. Empurre os conectores novamente para o conjunto da âncora.
17. Posicione o conjunto do dispositivo de transferência (I), de forma que a extremidade aberta fique virada para o conjunto
da âncora (J) (Figura 10).
PT 18

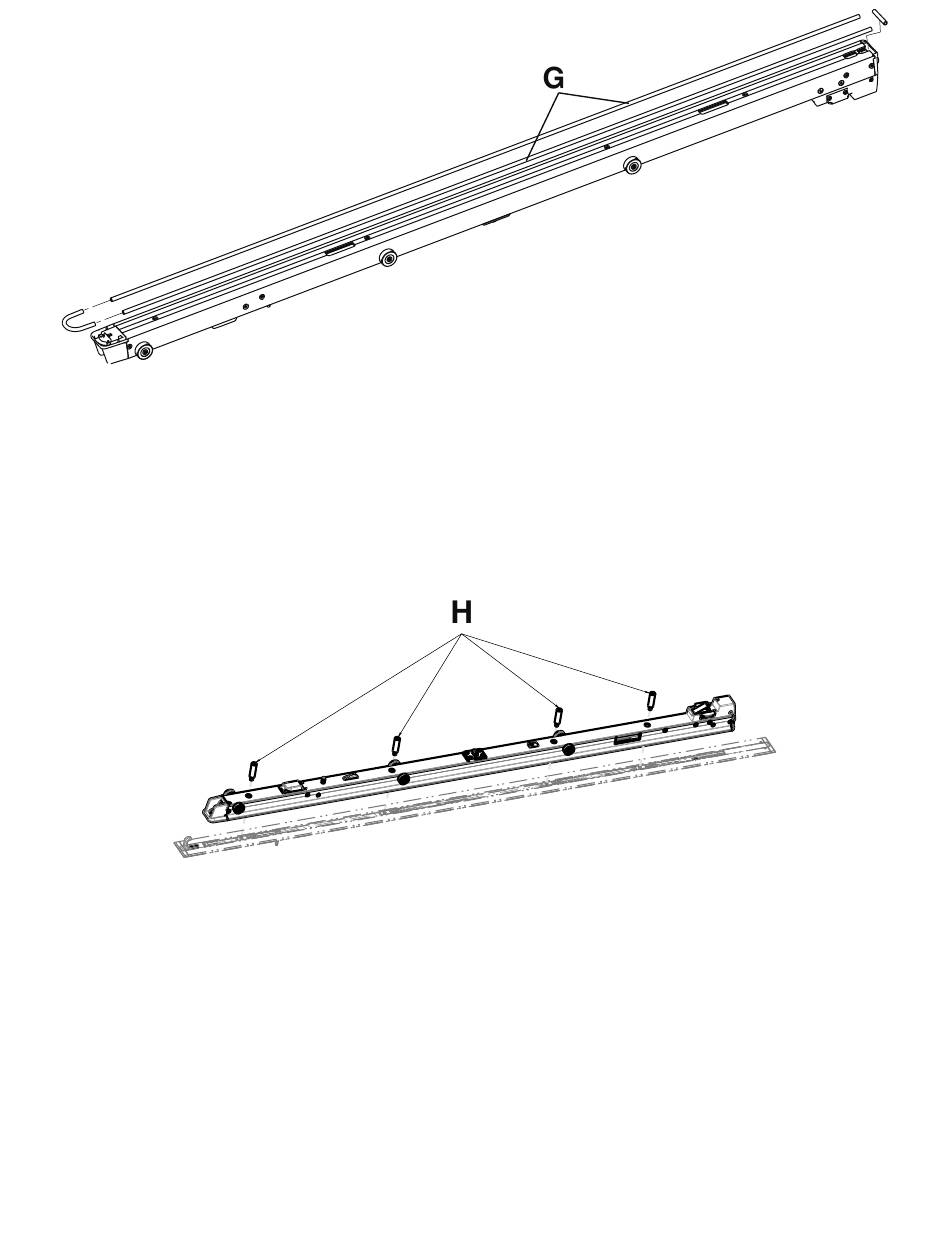

F F i i g g u u r r a a 8 8 – – S S e e l l a a n n t t e e s s d d a a â â n n c c o o r r a a
F F i i g g u u r r a a 9 9 – – I I n n s s t t a a l l a a r r o o s s p p o o s s t t e e s s d d e e m m o o n n t t a a g g e e m m d d a a â â n n c c o o r r a a
