O O S S T T R R Z Z E E Ż Ż E E N N I I E E - - Należy zawsze uwzględnić odstęp związany ze zderzakiem. Niewystarczający odstęp zderzaka
może spowodować obrażenia ciała pacjenta lub operatora.
3. Zlokalizuj pierwszy wspornik montażowy płyty podłogowej (6390-101-108) (Rysunek 4) (w pobliżu końca po stronie
podnóżka). Ta lokalizacja zapewnia największy prześwit dla kół.
• Aby przesunąć nosze bliżej końca po stronie wezgłowia przedziału pojazdu przeznaczonego dla pacjenta, wybierz
inną lokalizację montażu płyty podłogowej.
• Upewnij się, że ta lokalizacja nie jest oddalona od pierwszej lokalizacji bardziej niż o wartość wyliczoną w kroku 2.
Pozostaw wystarczająco dużo miejsca, aby podstawa noszy nie zahaczyła o zderzak pojazdu.
• Obróć wspornik (Rysunek 5), aby przesunąć lokalizację montażową o kolejne 2 cale (5 cm) w kierunku wezgłowia.

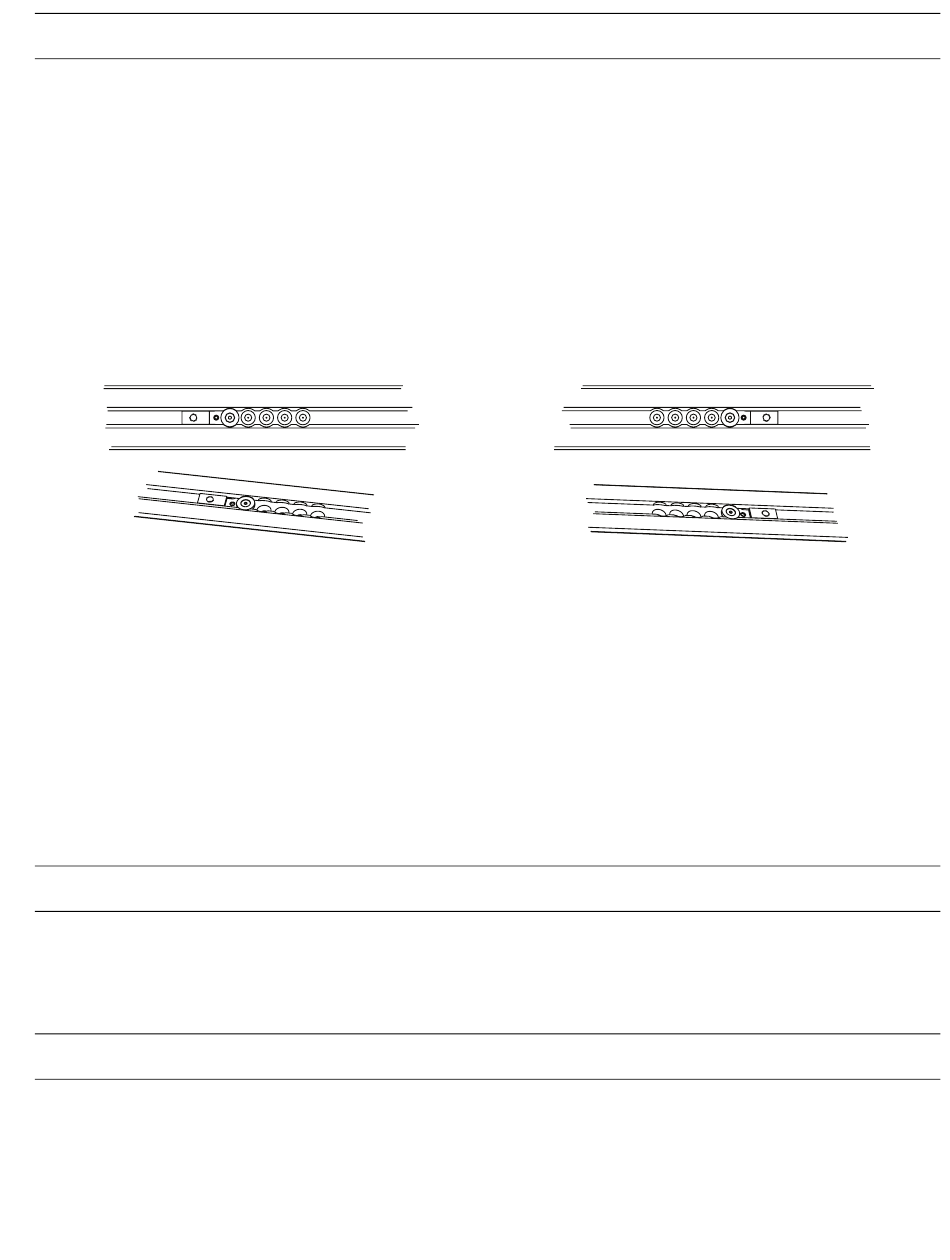

• Rysunek 4 przedstawia lokalizację zapewniającą największy odstęp kół od zderzaka. Rysunek 5 przedstawia
lokalizację zapewniającą najmniejszy odstęp kół od zderzaka, która stanowi przesunięcie o 8 cali (20,3 cm) od
pierwszej lokalizacji. Wybierz lokalizację, która zapewnia odpowiedni odstęp kół w stosowanej konfiguracji. Na
poniższych rysunkach Rysunek 4 i Rysunek 5 (A) oznacza stronę wezgłowia w przedziale pojazdu przeznaczonym
dla pacjenta, a (B) oznacza stronę podnóżka.
B
R R y y s s u u n n e e k k 4 4 – – N N a a j j w w i i ę ę k k s s z z y y o o d d s s t t ę ę p p k k ó ó ł ł
4. Używając klucza imbusowego 5/32 cala, wkręć śrubę imbusową z łbem płaskim (0001-194-000) w element mocujący
wspornika montażowego zakotwienia podrzędnego (6390-001-110), aby przymocować wspornik montażowy płyty
podłogowej (6390-101-108).
5. Powtórz czynności z kroku 3 i 4 dla pozostałych trzech lokalizacji zespołu płyty podłogowej.
U U w w a a g g a a - - Położenie tych trzech wsporników montażowych płyty podłogowej musi pasować do lokalizacji wybranej w
kroku 3.
6. Poprowadź przewód łączący zakotwienie z pojazdem (639000010135) do spodniej części zakotwienia i wyprowadź go
na zewnątrz przez okienko na boku zakotwienia (Rysunek 6).
7. Ustaw zakotwienie nad otworami montażowymi. Nadmiar kabli przeprowadź z powrotem przez gumową przelotkę
przewodów elektrycznych.
O O S S T T R R Z Z E E Ż Ż E E N N I I E E - - Należy uszczelnić wszystkie luki prowadzące na zewnątrz pojazdu, aby zapobiec dostawaniu się
spalin do przedziału pojazdu przeznaczonego dla pacjenta.
U U w w a a g g a a - - Całkowicie uszczelnij przejście przewodów elektrycznych, nakładając silikon na gumową przelotkę
przewodów elektrycznych.
8. Ostrożnie umieść zespół zakotwienia (C) na zespole płyty podłogowej (D) (Rysunek 6) i włóż nadmiar kabli do kieszeni
na płytę podłogową. Wyrównaj cztery otwory ze wspornikami montażowymi płyty podłogowej.
P P R R Z Z E E S S T T R R O O G G A A - - Przy instalowaniu zespołu zakotwienia należy zawsze upewnić się, że kable spoczywające wewnątrz
kieszeni na płytę podłogową nie zostają ściśnięte zespołem zakotwienia.
PL 16
A
B
R R y y s s u u n n e e k k 5 5 – – O O d d w w r r ó ó c c e e n n i i e e w w s s p p o o r r n n i i k k a a
A
