A A D D V V E E R R T T Ê Ê N N C C I I A A - - Deixe sempre espaço livre para o para-choque. Um espaço livre inadequado pode resultar em
lesões no doente ou no operador.
3. Coloque o primeiro suporte de fixação da placa de piso (6390-101-108) (Figura 4) (próximo da extremidade do lado dos
pés). Esta localização providencia mais espaço livre para a roda.
•
Para mudar a maca para mais próximo da extremidade do lado da cabeça do compartimento do doente no veículo,
selecione outra localização para fixação da placa de piso.
•
Certifique-se de que a localização não está muito distante da localização calculada inicialmente no passo 2. Deixe
espaço suficiente para a base da maca para desimpedir o para-choque do veículo.
•
Rode o suporte (Figura 5) para mover a localização de montagem mais 2 pol. (5 cm) em direção à extremidade do
lado da cabeça.
•

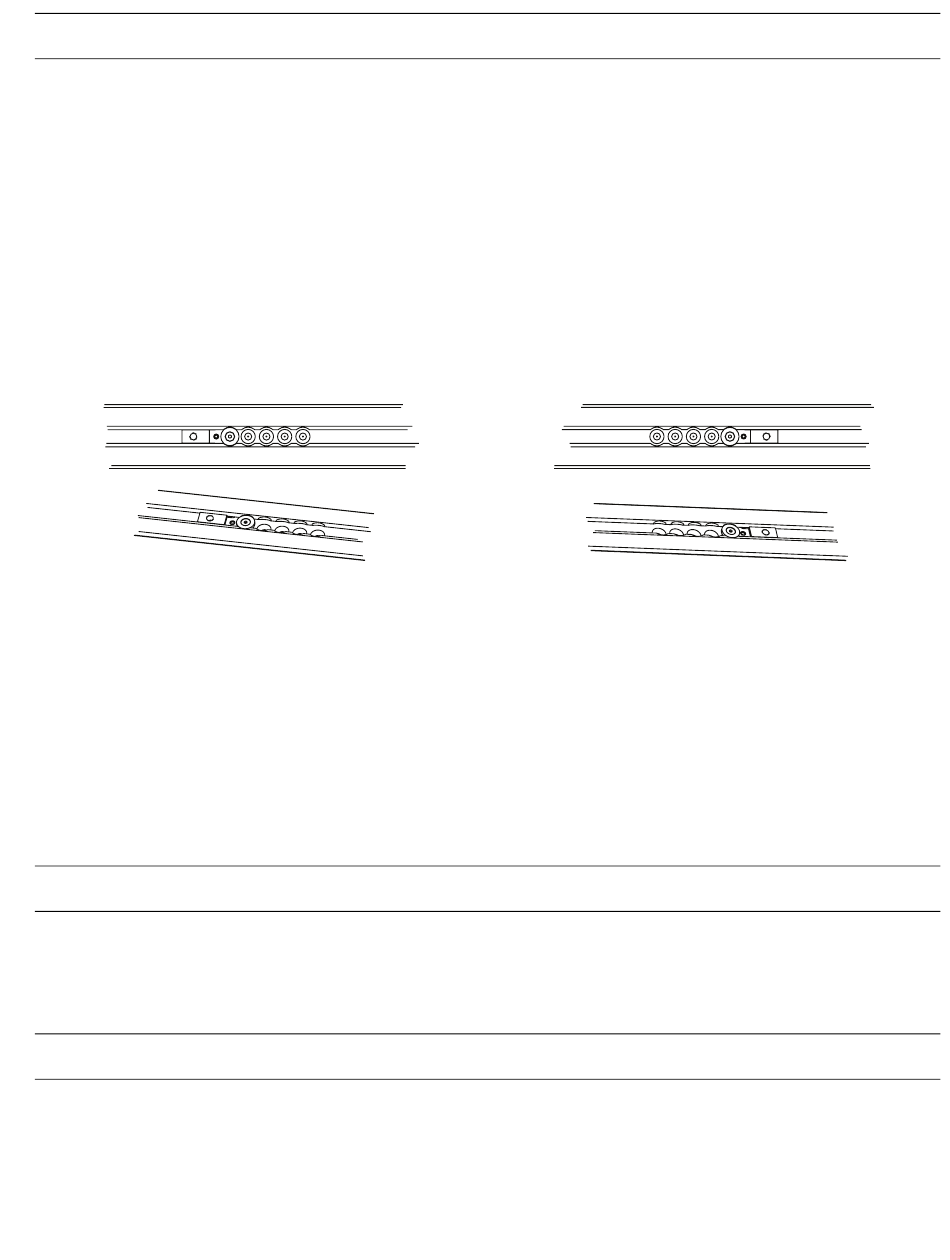

A Figura 4 mostra a localização para obter mais espaço livre para a roda em relação ao para-choque. A Figura 5
mostra a localização para o menor espaço livre para a roda em relação ao para-choque e representa um desvio de
8 pol. (20,3 cm) em relação à primeira localização. Selecione a localização que providencie um espaço livre para a
roda apropriado para a sua configuração. Em Figura 4 e Figura 5 abaixo, (A) representa a extremidade do lado da
cabeça do compartimento do doente no veículo e (B) representa a extremidade do lado dos pés.
B
F F i i g g u u r r a a 4 4 – – M M a a i i s s e e s s p p a a ç ç o o l l i i v v r r e e p p a a r r a a a a r r o o d d a a
4. Utilizando uma chave sextavada de 5/32 pol., instale o parafuso de cabeça plana (0001-194-000) no retentor do
suporte de fixação da subâncora (6390-001-110) para fixar o suporte de fixação da placa de piso (6390-101-108).
5. Repita os passos 3 e 4 para as outras três localizações na montagem da placa de piso.
N N o o t t a a - - A posição destes três suportes de fixação da placa de piso deve corresponder à localização que foi selecionada
no passo 3.
6. Encaminhe os fios preto e vermelho do cabo de ligação da âncora ao veículo (639000010135) pelo fundo da âncora e
saia através da janela lateral da âncora (Figura 6).
7. Posicione a âncora sobre os orifícios de montagem. Encaminhe o fio em excesso novamente através do passa-fios de
borracha elétrico.
A A D D V V E E R R T T Ê Ê N N C C I I A A - - Sele sempre todos os espaços para o exterior do veículo para prevenir que os fumos de escape
entrem no compartimento do doente no veículo.
N N o o t t a a - - Aplique selante de silicone no passa-fios de borracha elétrico para selar completamente a passagem elétrica.
8. Coloque cuidadosamente o conjunto da âncora (C) por cima do conjunto da placa de piso (D) (Figura 6) e coloque os
fios em excesso no interior da bolsa da placa de piso. Alinhe os quatro orifícios com os suportes de fixação da placa de
piso.
P P R R E E C C A A U U Ç Ç Ã Ã O O - - Certifique-se sempre de que os fios permanecem no interior da bolsa da placa de piso e de que não
são comprimidos pelo conjunto da âncora quando o instalar.
PT
16
A
B
F F i i g g u u r r a a 5 5 – – V V i i r r a a r r o o s s u u p p o o r r t t e e
A
6390-809-005 Rev AA.0
