Componentes do kit de montagem do P P o o w w e e r r - - L L O O A A D D (6390-001-054)
(1) Parafuso de cabeça redonda com
sextavado interior (0004-658-000)
(4) Poste para montagem de âncora
(6390-001-150)
(1) Guarnição do dispositivo de
transferência, extremidade do lado
da cabeça, esquerda
(639000010210)
(2) Bloqueio do batente fixo, roscado
(639000010246)
(4) Suporte de fixação da placa de
piso (6390-101-108)
(1) Cobertura para o primário indutivo
da âncora (639001010101)
P P e e ç ç a a s s a a d d i i c c i i o o n n a a i i s s u u t t i i l l i i z z a a d d a a s s ( ( n n ã ã o o i i n n c c l l u u í í d d a a s s ) )
Fita isoladora
F F e e r r r r a a m m e e n n t t a a s s n n e e c c e e s s s s á á r r i i a a s s : :
Chave sextavada de 5/32 pol.
Chave de fendas de lâmina plana
Chave Torx T25
P P r r o o c c e e d d i i m m e e n n t t o o : :
1. Levante o para-choque do veículo para a posição de levantado, se equipado.
2. Com uma fita métrica, meça a partir da extremidade da placa de piso até à extremidade do para-choque para
determinar a distância a que pode mover a âncora em direção à extremidade do lado da cabeça (Figura 3).
N N o o t t a a - - Se a distância medida for inferior a 18 pol. (46 cm), pode desviar o P P o o w w e e r r - - L L O O A A D D para mais próximo da
extremidade do lado da cabeça do compartimento do doente do veículo no máximo 18 pol. (46 cm) mais a distância
medida.
6390-809-005 Rev AA.0
(4) Parafuso de cabeça redonda com
sextavado interior (0004-662-000)
(1) Mecanismo de acionamento
magnético do carrinho (6390-001-106)
(2) Amortecedor de batente fixo
(639000010243)
(2) Bloqueio do batente fixo, orifício de
passagem (639000010244)
(4) Suporte de fixação da subâncora
(6390-001-110)
Fita métrica
Chave sextavada de 3/8 pol.
Chave dinamométrica de 1/2 pol. (ft-lb)
> 60 ft-lb (81,3 N-m)

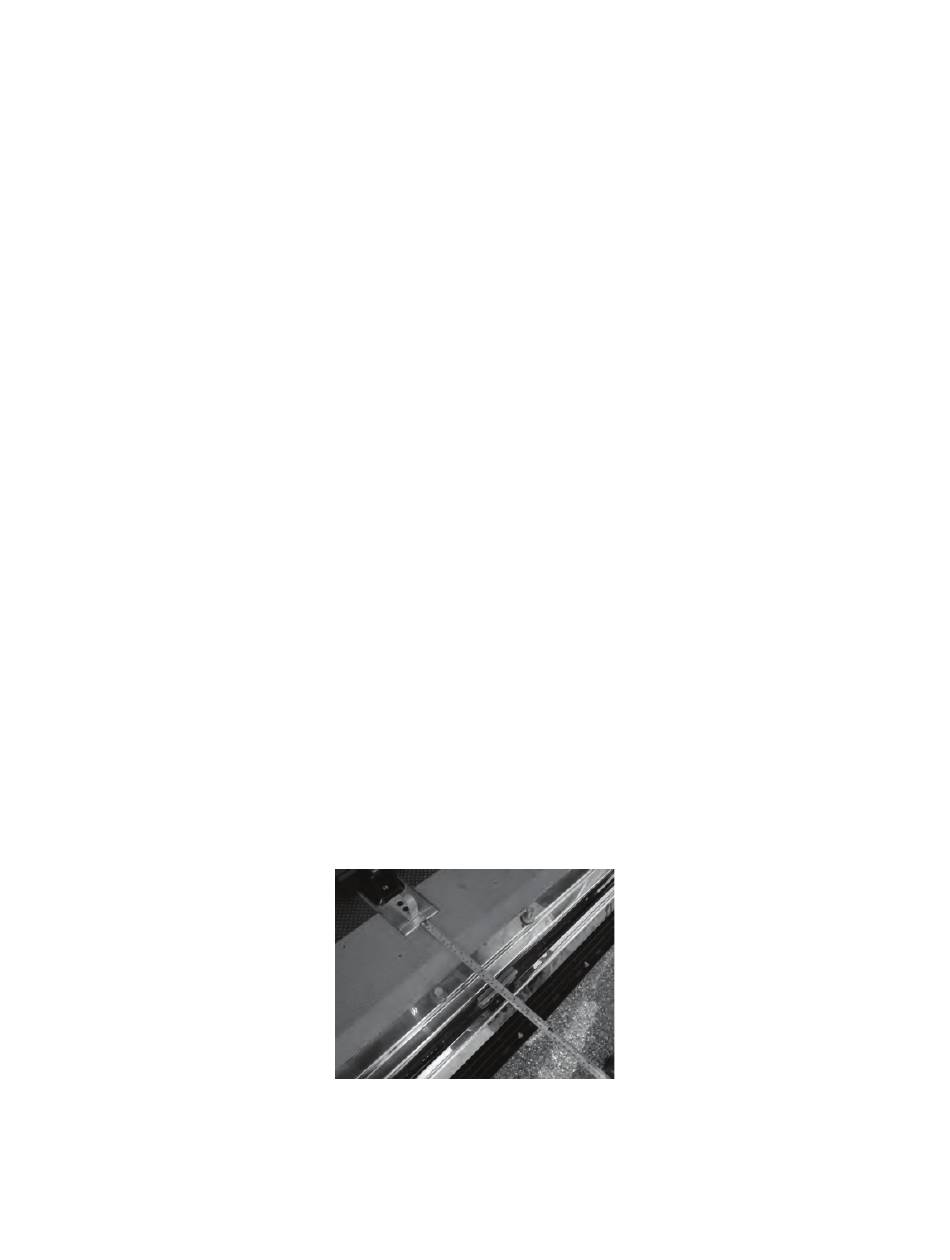

F F i i g g u u r r a a 3 3 – – M M e e d d i i r r p p a a r r a a a a i i n n s s t t a a l l a a ç ç ã ã o o d d a a â â n n c c o o r r a a
(6) Parafuso de cabeça redonda com
rebordo (0004-665-000)
(1) Guarnição do dispositivo de
transferência, extremidade do lado da
cabeça, direita (639000010211)
(1) Placa de utilização do dispositivo
de transferência, extremidade do lado
dos pés (6390-001-225)
(4) Parafuso de cabeça plana (0001-
-194-000)
(2) Proteção da placa de piso, curta
(6390-001-166)
Serra
Chave sextavada de 3/16 pol.
Martelo de borracha
15
PT
