18. Instalator nr 1 (po stronie podnóżka) podnosi zespół szyny nośnej i przesuwa aktywatory blokady szyny nośnej (L)
(Rysunek 12) w kierunku leżącego po stronie podnóżka końca zespołu szyny nośnej w celu zwolnienia blokad szyny
nośnej. Instalator nr 2 (po stronie wezgłowia) przesuwa i wyśrodkowuje otwarty koniec zespołu szyny nośnej nad
rolkami w obrębie zespołu zakotwienia.
• Podczas instalowania należy powoli przesuwać zespół szyny nośnej. Nie wolno uszkodzić obudowy ładowarki
indukcyjnej noszy (K) (Rysunek 10).
• Należy utrzymywać aktywatory blokady szyny nośnej pociągnięte w stronę podnóżka aż do osadzenia szyny nośnej
na zakotwieniu (Rysunek 12).
• Podczas przetaczania po drugim zestawie rolek można wyczuć lekki opór. Przepchnij element poza opór, do pozycji
przedstawionej na ilustracji Rysunek 12.
19. Ustaw osłonę indukcyjnego obwodu pierwotnego zakotwienia (639001010101) nad otworem tak, aby zaczep w
kształcie litery „U" był skierowany w stronę tylnego końca zakotwienia (Rysunek 11).
U U w w a a g g a a - - Upewnij się, że złącza (zamontowane w kroku 16) nie naciskają na osłonę indukcyjnego obwodu pierwotnego
zakotwienia.
20. Używając wkrętaka płaskiego, wciśnij zaczep „U" w zakotwienie, aż zaskoczy na swoje miejsce (usłyszysz kliknięcie
(Rysunek 11).
21. Używając klucza imbusowego 5/32 cala, wkręć dostarczoną śrubę imbusową (0004-658-000) (O), mocując dostarczony
magnetyczny aktywator wózka (6390-001-106) (P) (Rysunek 12).
22. Używając wkrętaka Torx T25, wkręć cztery dostarczone śruby z półkolistym łbem walcowym (0004-665-000) (M),
mocując dostarczoną podkładkę szyny nośnej po stronie podnóżka (6390-001-225) (N) do zespołu szyny nośnej
(Rysunek 12).
23. W celu odblokowania przesuń aktywatory blokady szyny nośnej (położone najbliżej strony podnóżka) (L) (Rysunek 12)
w kierunku końca zespołu szyny nośnej po stronie podnóżka.
6390-809-005 Rev AA.0

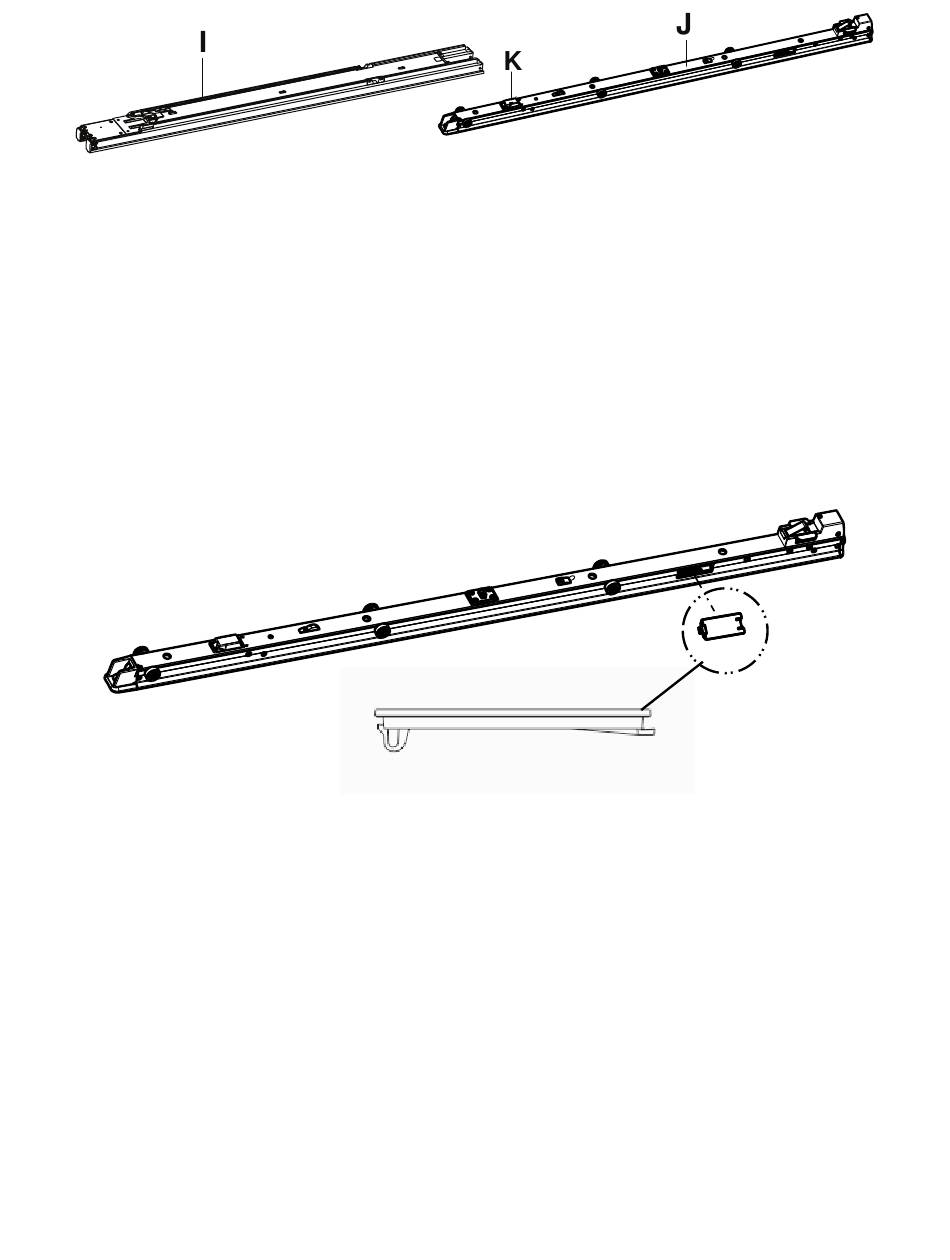

R R y y s s u u n n e e k k 1 1 0 0 – – Z Z a a m m o o n n t t u u j j z z e e s s p p ó ó ł ł s s z z y y n n y y n n o o ś ś n n e e j j
R R y y s s u u n n e e k k 1 1 1 1 – – O O s s ł ł o o n n a a i i n n d d u u k k c c y y j j n n e e g g o o o o b b w w o o d d u u p p i i e e r r w w o o t t n n e e g g o o z z a a k k o o t t w w i i e e n n i i a a
19 PL
