30. Zmontuj blok zderzaka. Wyrównaj dostarczony wewnętrzny blok zakończenia (639000010246) (z otworami
gwintowanymi) (Y) z dostarczonym zderzakiem zakończenia (639000010243) (X) (Rysunek 16).
31. Nasuń zmontowane elementy (X i Y) na końcową część zespołu szyny nośnej.
U U w w a a g g a a - - Ustaw zderzak zakończenia w taki sposób, aby jego występ (AA) znajdował się po dolnej stronie (Rysunek
17).
32. Wyrównaj blok zakończenia (639000010244) (z otworami przelotowymi) (W) ze zmontowanymi elementami (X i Y) i
nasuń go na końcową część zespołu szyny nośnej.
33. Powtórz czynności opisane w krokach 26–28 w celu zmontowania i zainstalowania drugiego zderzaka zakończenia.
34. Używając klucza imbusowego 3/16 cala, wkręć cztery dostarczone śruby imbusowe (0004-662-000) (dwie na każdą
stronę) (Z) w zespole szyny nośnej (Rysunek 16).
35. Wzrokowo sprawdź zderzaki szyny nośnej po stronie wezgłowia, aby upewnić się, że zamontowano je w jednej linii z
zewnętrzną krawędzią zespołu szyny nośnej, bez żadnych oznak nieprawidłowego wyrównania lub niewłaściwego
montażu.
36. Używając wkrętaka Torx T25, wkręć dwie dostarczone śruby z półkolistym łbem walcowym (0004-665-000) (AB),
mocując dostarczoną lewą listwę szyny nośnej po stronie wezgłowia (639000010210) i prawą listwę szyny nośnej po
stronie wezgłowia (639000010211) (AC) do zespołu szyny nośnej (Rysunek 18).
PL 22
Z

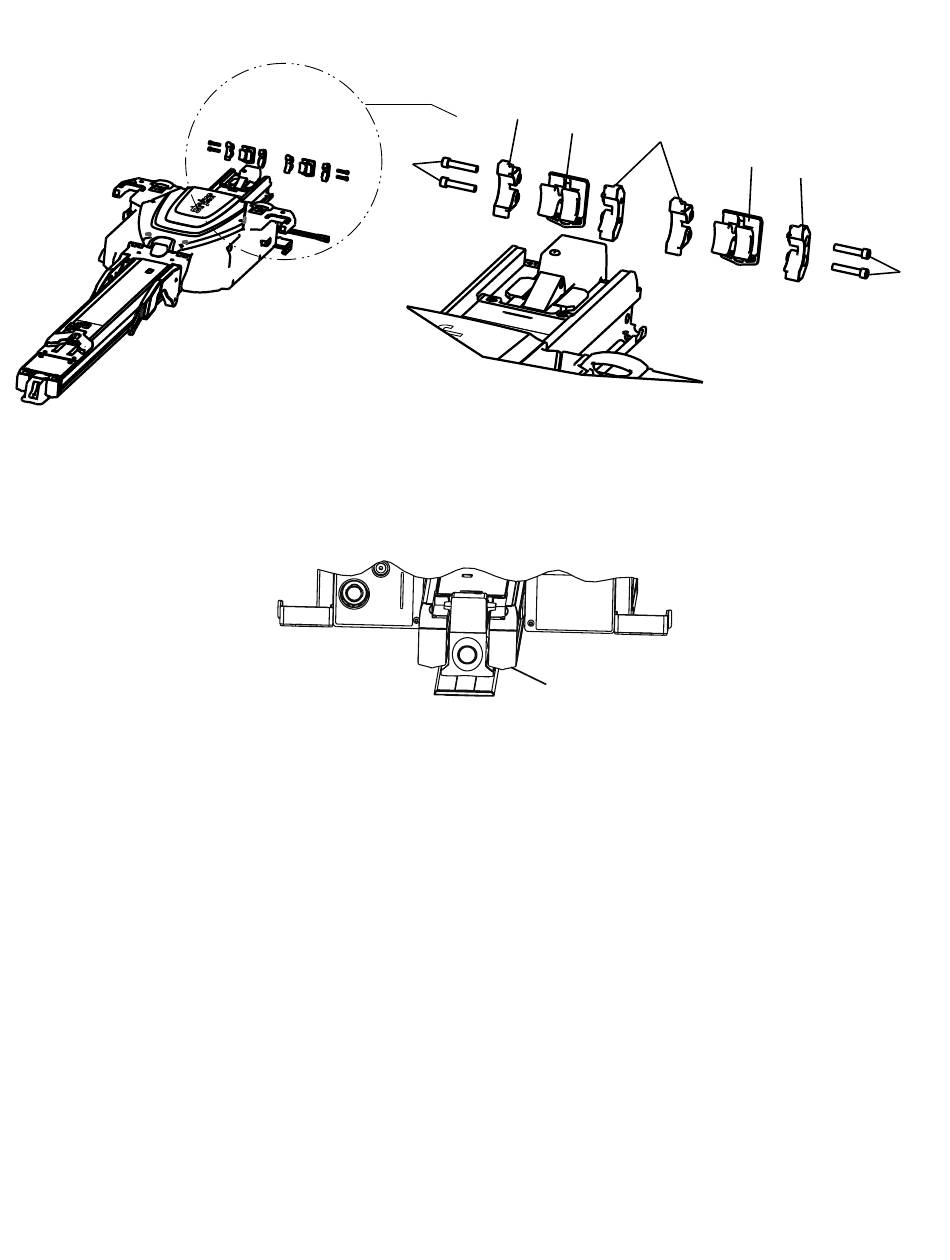

R R y y s s u u n n e e k k 1 1 6 6 – – Z Z m m o o n n t t u u j j b b l l o o k k z z d d e e r r z z a a k k a a
R R y y s s u u n n e e k k 1 1 7 7 – – W W y y s s t t ę ę p p z z d d e e r r z z a a k k a a z z a a k k o o ń ń c c z z e e n n i i a a
W
X
Y
AA
X
W
Z
