BIS U-6127-081-1_4-06-ST36
Auswerteeinheit
4

Montage

4.1

Auswahl des Montageorts

Bei der Auswahl des Montageorts muss darauf geachtet
werden, dass der Untergrund eine ausreichende Tragfähig-
keit hat und dass an den Steckerseiten der Auswerteein-
heit ausreichend Platz für die Kabelabgänge zur Verfügung
steht. Dabei sollte der zulässige Biegeradius der verwen-
deten Kabel beachtet werden.
Die Montage des Geräts soll möglichst nahe am Einsatzort
stattfinden, da die UHF-Antennenkabel in ihrer Länge
begrenzt sind.
Um Fehlfunktionen oder Verletzungen zu vermeiden, muss
das Gerät fest montiert werden. Der Montageort soll
möglichst vibrationsarm, temperaturstabil und vor Stößen
geschützt sein.
Befestigungsplatten und Halterungen sowie
weiteres Montagezubehör finden Sie unter
www.balluff.com.
Zur Montage der Auswerteinheit sind vier Langlöcher für
M5-Schrauben vorgesehen. Diese befinden sich an den
Ecken des Gehäuserahmens im Bereich der Steckerfront-
platten.
www.balluff.com
4.2

Montage der Auswerteeinheit

59,8
20
M5

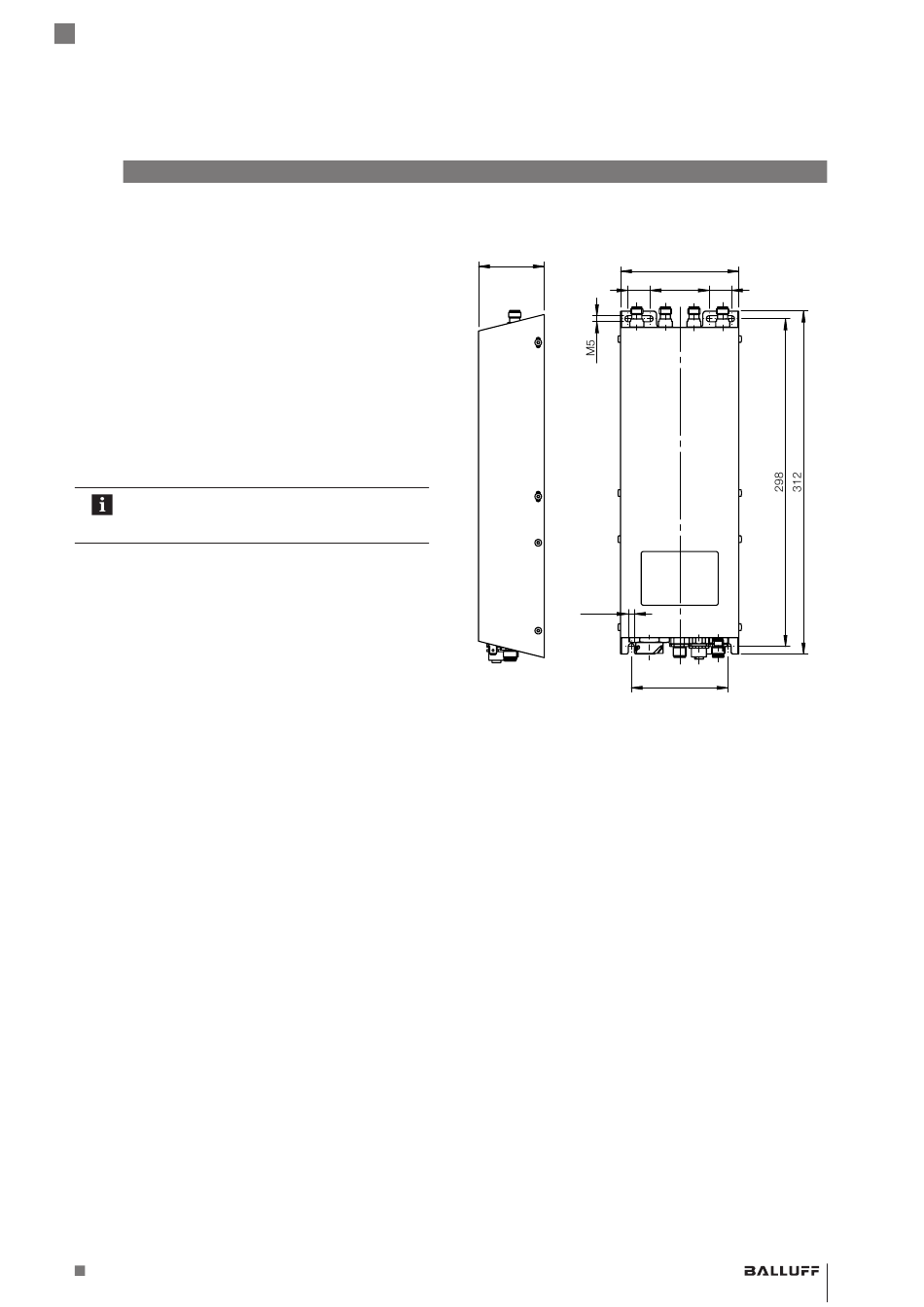

Bild 4-1: Montage
1. Geeignete Montageposition bestimmen.
2. Auswerteeinheit mit 4 Schrauben M5 befestigen
(Festigkeitsklasse 8.8, leicht geölt, Anzugsmoment
M = 5,2 Nm).
107,6
54 20
