3 Installation und Inbetriebnahme
3.5.1 Roboterverkabelung und -anschlusspunkte
Fortsetzung
Roboterkabel, Strom
Netzkabellänge
Stromkabel 3 m
Stromkabel 7 m
Stromkabel 15 m
Roboterkabel, Signale
Signalkabellänge
Signalkabel, abgeschirmt: 3 m
Signalkabel, abgeschirmt: 7 m
Signalkabel, abgeschirmt: 15 m

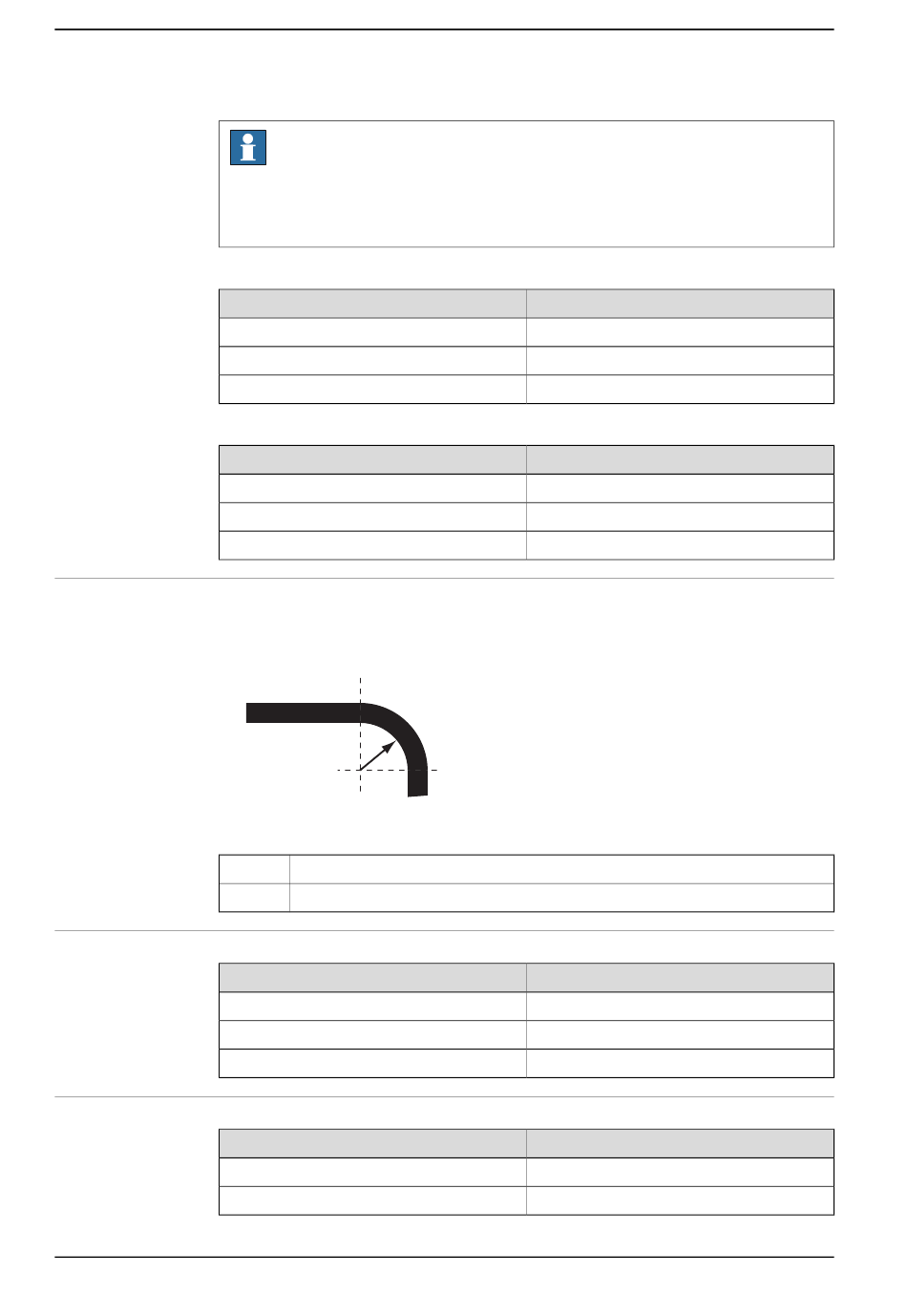

Biegeradius für statische Bodenkabel
Der Mindestbiegeradius beträgt das 10-Fache des Kabeldurchmessers von
statischen Bodenkabeln.
xx1600002016
A
B
Anwenderkabel - CP/CS Kabel (Option)
CP/CS-Kabellänge
3 m
7 m
15 m
Anwenderkabel - Ethernet Bodenkabel (Option)
Ethernet-Bodenkabellänge
7 m
15 m
78
Hinweis
Installieren Sie den O-Ring (3HAB3772-19) für den Harting-Stecker beim
Anschluss des Netzkabels für die Roboter mit Schutzart Reinraum und Schutzart
IP54.
A
B
Durchmesser
Durchmesser x10
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Artikelnummer
3HAC061139-001
3HAC061139-002
3HAC061139-003
Artikelnummer
3HAC067446-001
3HAC067446-002
3HAC067446-003
Artikelnummer
3HAC067449-001
3HAC067449-002
3HAC067449-003
Artikelnummer
3HAC067447-002
3HAC067447-003
Produkthandbuch - IRB 910INV
3HAC068055-003 Revision: D
