5 Reparatur
5.3.2 Austauschen des internen Kabelbaums
Fortsetzung
5
6
Fortsetzung auf nächster Seite
152

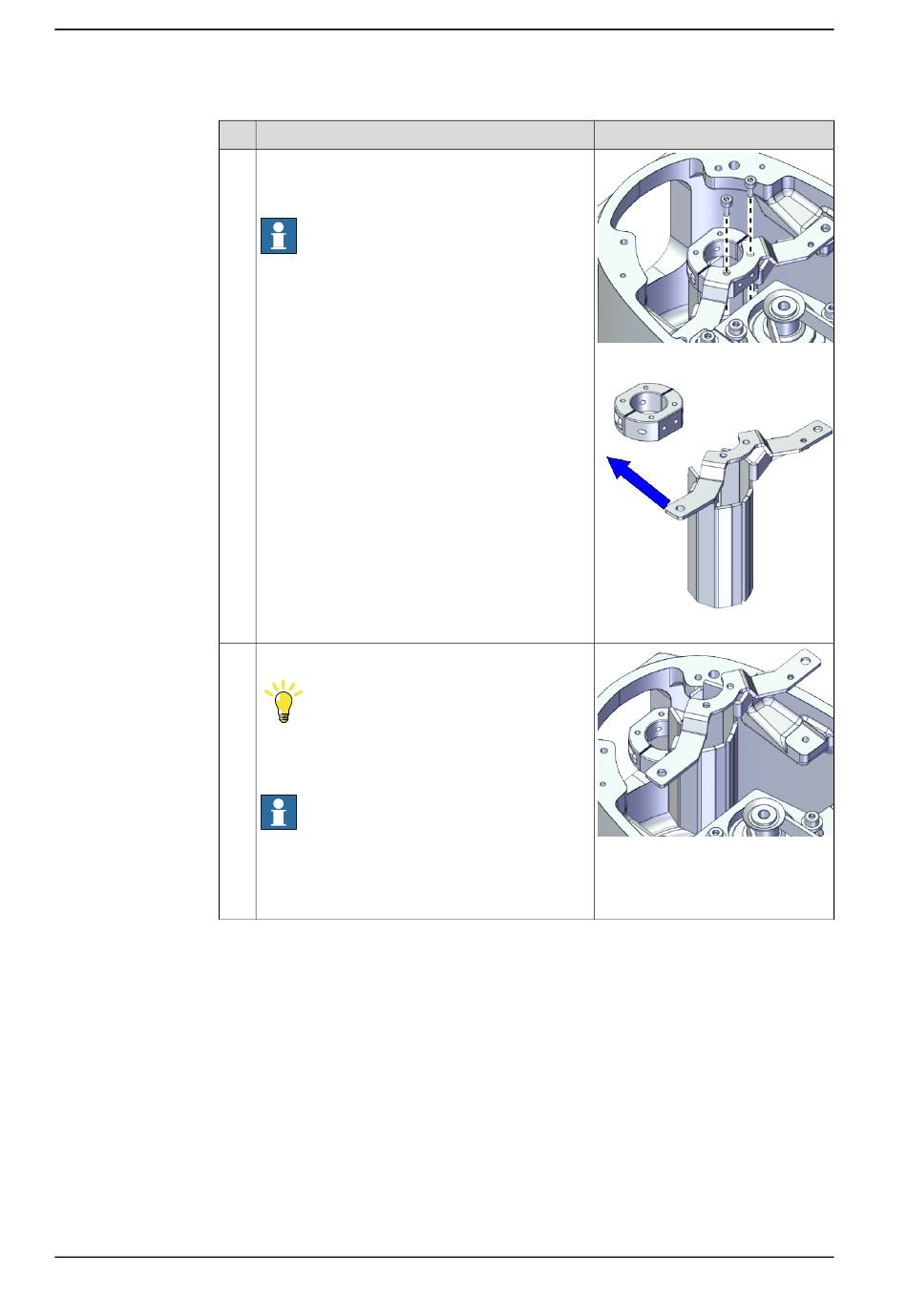

Aktion
Befördern Sie die Schrauben von der geschützten
Halterung zur Kabelhülse und geben Sie diese
samt Kabel frei.
Hinweis
Zugunsten einer übersichtlichen Illustration ist
der Kabelbaum hier nicht dargestellt. Diese Kabel
sind jedoch in der gegenwärtigen Situation in der
Kabelhülse vorhanden.
Entfernen Sie die geschützte Kabelhalterung.
Tipp
Ziehen Sie die geschützte Halterung zur Seite der
Kugelrollspindel und drücken Sie dann die Kabel-
hülse samt Kabel aus dieser Halterung heraus.
Hinweis
Zugunsten einer übersichtlichen Illustration ist
der Kabelbaum hier nicht dargestellt. Diese Kabel
sind jedoch in der gegenwärtigen Situation in der
Kabelhülse vorhanden.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Hinweis
xx1900000075
xx1900000076
xx1900000078
Produkthandbuch - IRB 910INV
3HAC068055-003 Revision: D
