5 Reparatur
5.6.10 Austauschen des äußeren Arms
Fortsetzung
Wiedereinsetzen der Gussabdeckung am inneren Arm
1
2
3
Fortsetzung auf nächster Seite
632
Aktion
Für Roboter mit Schutzart Clean Room
Reinigen Sie die geöffneten Gelenke und wischen
Sie Rückstände mit Alkohol auf einem flusenfreien
Tuch ab. Siehe Schneiden Sie den Lack oder die
Oberfläche des Roboters ein, bevor Sie Teile
austauschen. auf Seite 112.
Hinweis
Entfernen Sie nach der Reparatur mit etwas Alko-
hol auf einem Tuch alle Partikel vom Clean
Room-Roboter.

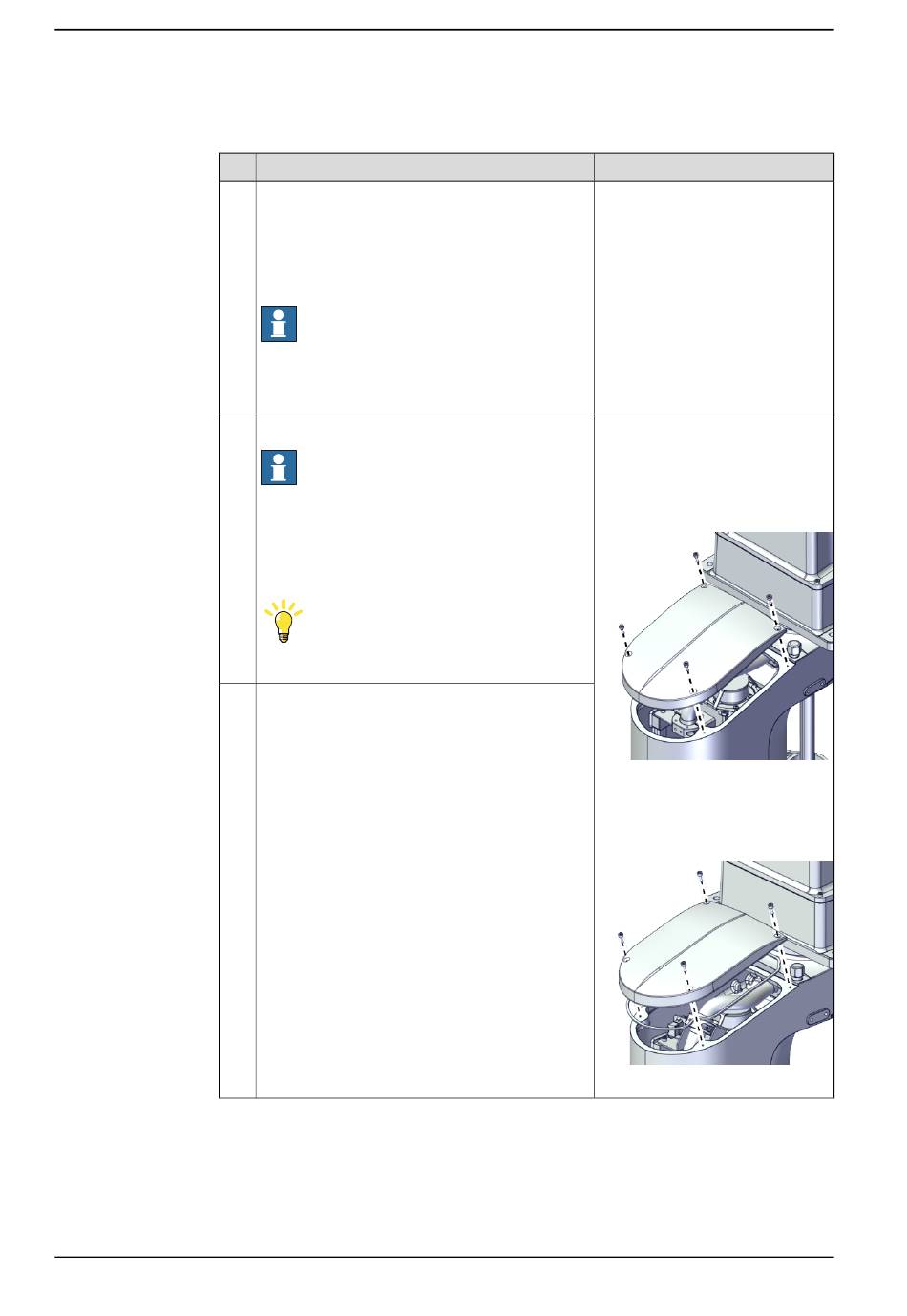

Setzen Sie die Gussabdeckung wieder ein.
Hinweis
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Prüfen Sie die Dichtung der Gussabdeckung, be-
vor Sie die Sockelabdeckung wieder montieren.
Tipp
Ersetzen Sie bei Bedarf die Dichtung.
Setzen Sie die Schrauben wieder ein.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Hinweis
Schraube: Innensechskantschrau-
be M3x8 12.9 Gleitmo 603+Geomet
500 (4 St.)
Anzugsdrehmoment: 1,2 Nm ±10%
Für Roboter mit Schutzart IP30
(Option 3350-300)
xx1800002873
Für Roboter mit Schutzart IP54
(Option 3350-540)
Für Roboter mit Schutzart Rein-
raum (Option 3351-1)
xx1900001637
