ABB IRB 910INV-3/0.35 Produkthandbuch Seite 80

3 Installation und Inbetriebnahme
3.5.2 Anwenderanschlüsse
Fortsetzung
Steckverbindersätze
Die Tabellen enthalten die Steckverbindersätze für CP/CS und Ethernet (falls
vorhanden) am äußeren Arm.
Steckverbindungssätze, äußerer Arm
Stelle
Steckverbin-
dersätze

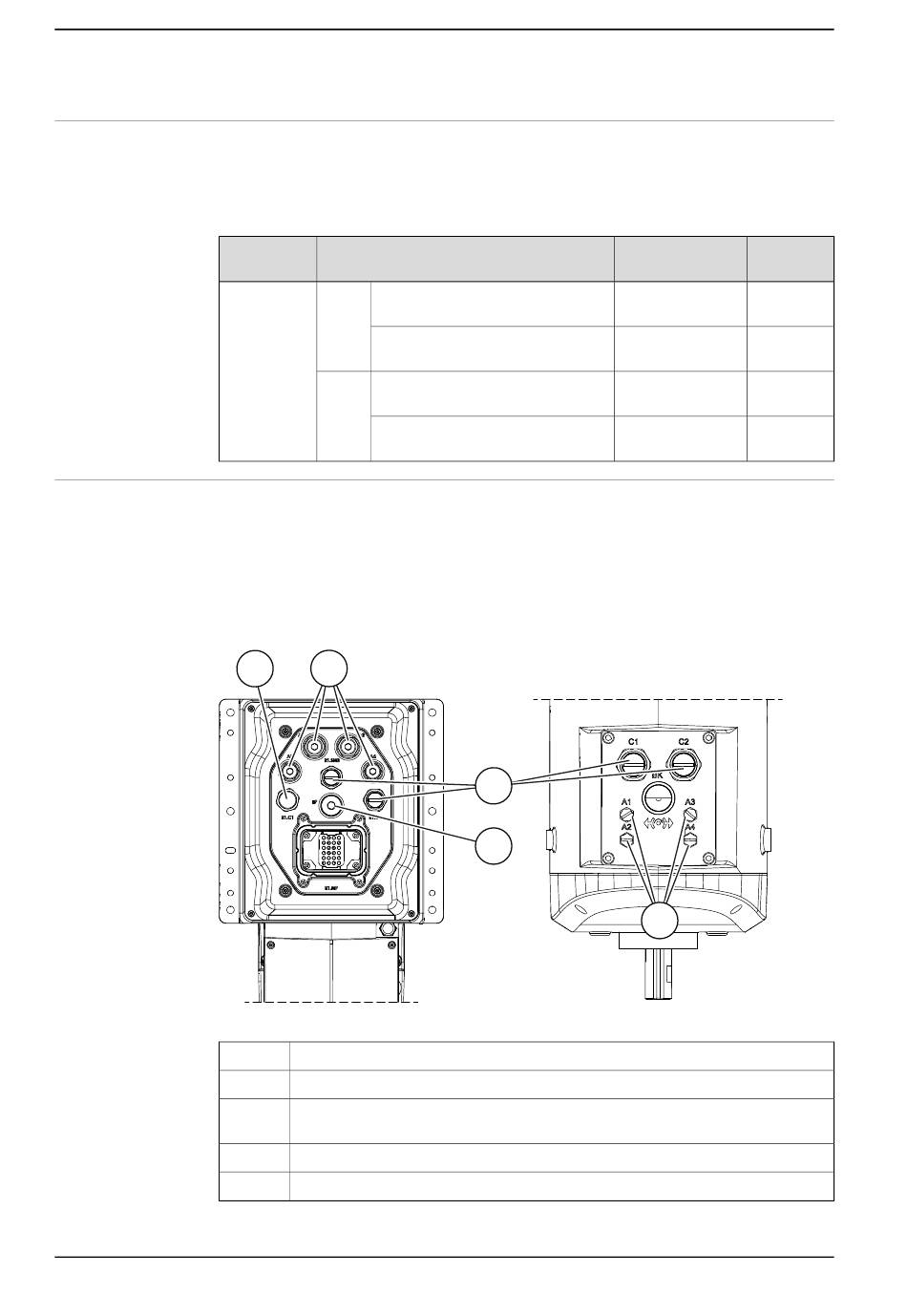

Schutzabdeckungen
Schutzabdeckungen für Schutz vor Wasser und Staub
Die Schutzabdeckungen werden zusammen mit dem Roboter geliefert. Bringen
Sie sie gut an den Anschlüssen an, denn diese benötigen bei jeder Anwendung
Schutz vor Wasser und Staub.
Bringen Sie die Schutzabdeckungen nach dem Abnehmen immer wieder an.
xx1900000149
A
B
C
D
E
i
80
Beschreibung
CP/CS M12 CP/CS gerade Steckverbinder-
Sätze, männlich
M12 CP/CS angewinkelte Steckver-
binder-Sätze, männlich
Ether- M12 Ethernet Cat5e gerade Steck-
net verbinder-Sätze, männlich
M12 Ethernet Cat5e angewinkelte
Steckverbinder-Sätze, männlich
D A
Schutzabdeckungen für Luftschlauch-Anschluss am Sockel
Schutzabdeckungen für Luftschlauch-Anschluss an der Prozessnabe
Schutzabdeckungen für C2/SMB-Anschluss am Sockel und C1/C2-Anschluss
an der Prozessnabe
Schutzabdeckung für C1-Anschluss am Sockel
Schutzstopfen für Abluftöffnungsanschluss am Sockel
Nur verfügbar für Schutzart Clean Room.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Art.-Nr.
3HAC066098-001
3HAC066099-001
3HAC067413-001
3HAC067414-001
C
E
B
Produkthandbuch - IRB 910INV
3HAC068055-003 Revision: D
Ersatzteilka-
tegorie
L1
L1
L1
L1
