5 Reparatur
5.4.2 Austauschen des Antriebsriemens von Achse 1
Fortsetzung
2
3
4
Fortsetzung auf nächster Seite
270
Aktion

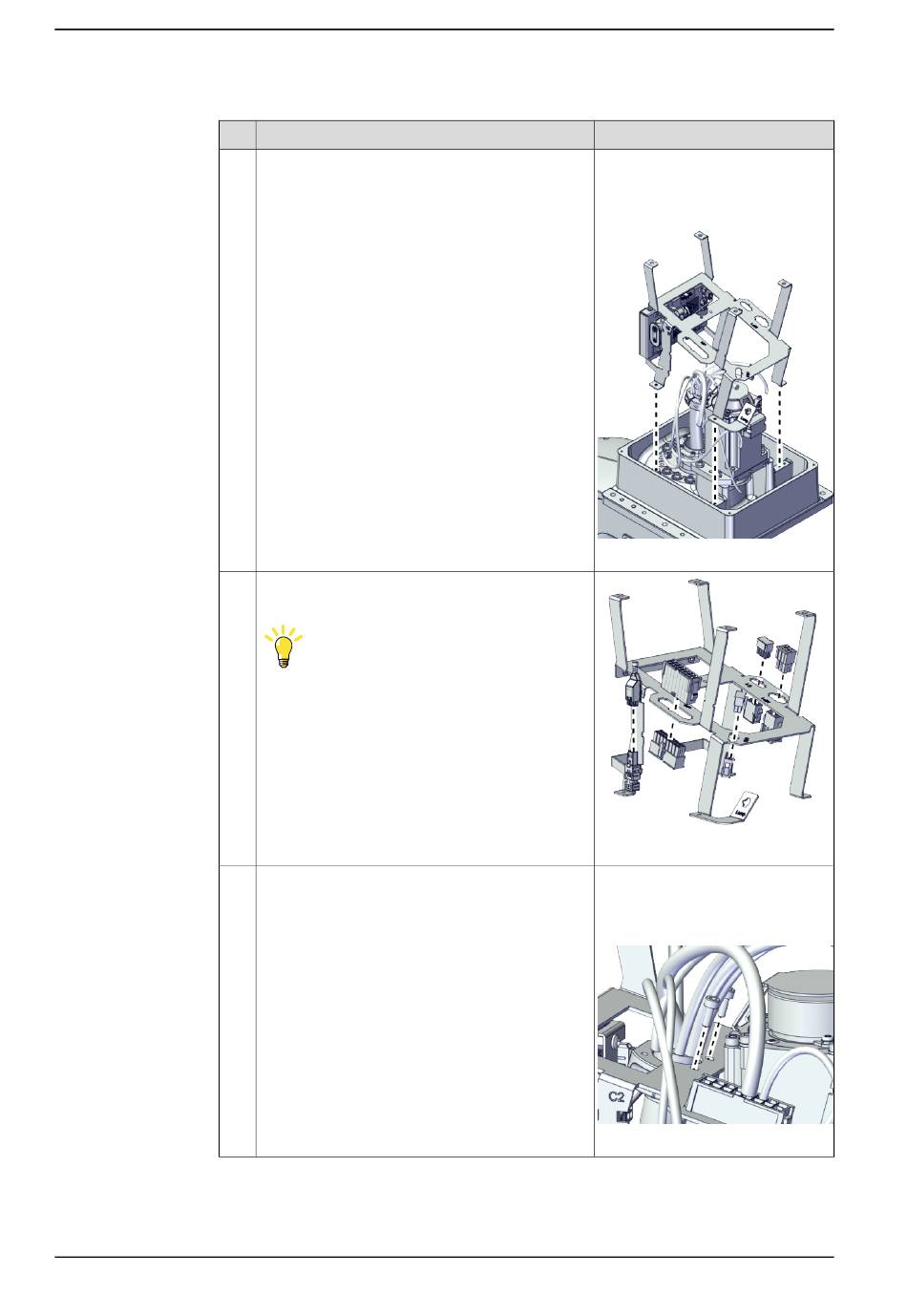

Bringen Sie die Halterung wieder an und sichern
Sie sie mit den Schrauben.
Setzen Sie den weiblichen Kopf der Steckverbin-
der entsprechend in die Halterung ein.
Tipp
Für die Steckverbinder gilt ein Fehlerprüfmaß: Bei
zu großer ausgeübter Kraft können sie Schaden
nehmen.
Sichern Sie die Kabelhülse mit den Schrauben an
der Halterung.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
Hinweis
Schrauben: Innensechskantschrau-
be M3x8 12.9 Gleitmo 603+Geomet
500 (4 St.)
Anzugsdrehmoment: 1,5 Nm ±10%
xx1800002869
xx1900000081
Schrauben: Innensechskantschrau-
be M3x5 12.9 Gleitmo 603+Geomet
500 (2 St.)
Anzugsdrehmoment: 1,5 Nm ±10%
