Produkthandbuch - IRB 910INV
3HAC068055-003 Revision: D

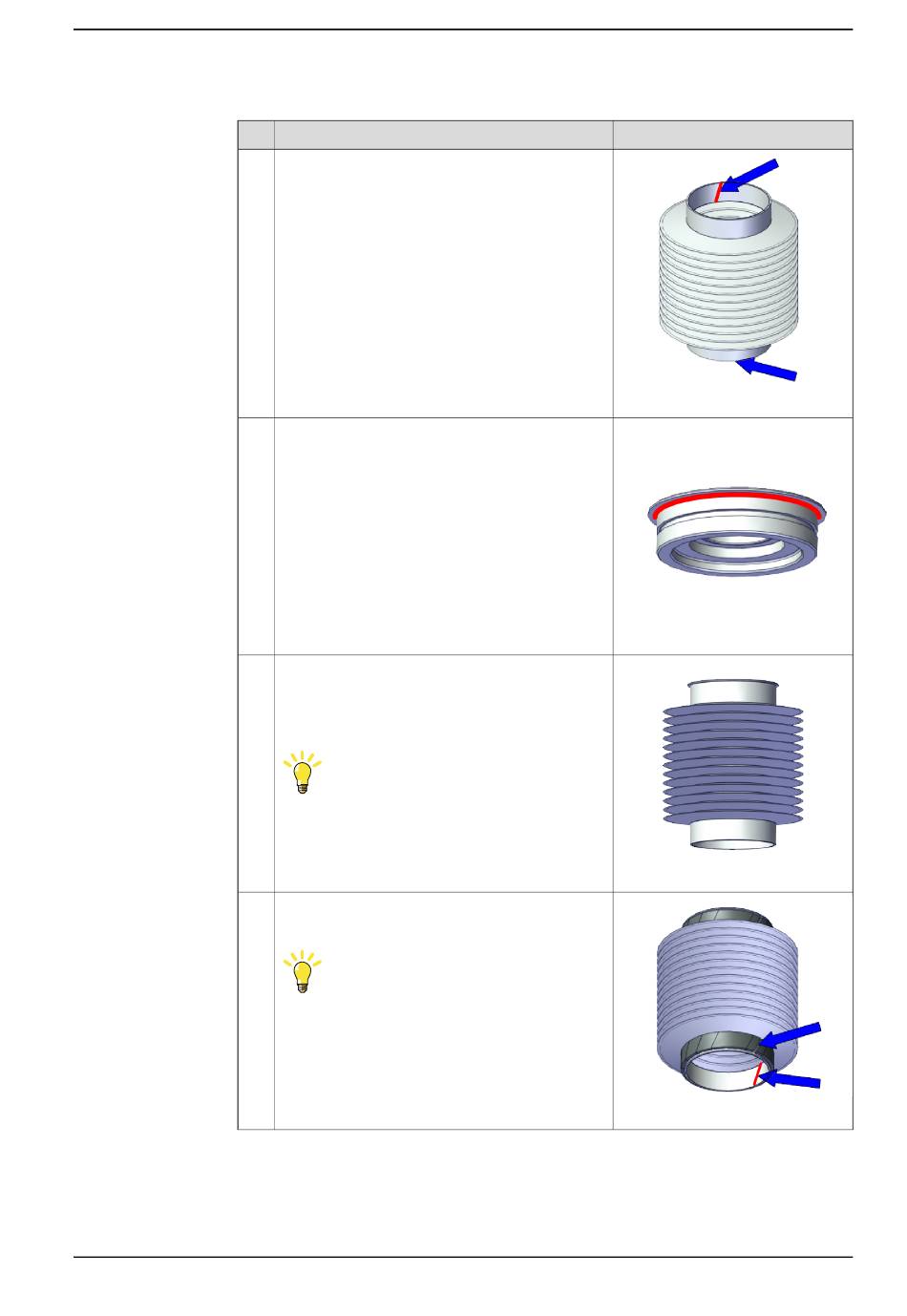

Aktion
Für Roboter mit Schutzart IP54 (Option 3350-540)
Tragen Sie den Klebstoff in den Spalt der inneren
Balgdichtungen auf.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Tragen Sie den Klebstoff an den Ecken des obe-
ren Gehäuses wieder auf.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Für Roboter mit Schutzart Reinraum (Option 3351-
1)
Montieren Sie den Balg am oberen Gehäuse.
Tipp
Für Roboter mit Schutzart IP54 (Option 3350-540)
Halten Sie den Balg eine Weile fest, bis er an dem
Gehäuse befestigt ist.
Für Roboter mit Schutzart IP54 (Option 3350-540)
Montieren Sie die Balgdichtung an dem Balg
Tipp
Der Winkel zwischen dem Spalt auf der Balgdich-
tung und dem Spalt auf der inneren Balgdichtung
sollte 90 Grad betragen.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.6.2 Austausch der Bälge
Fortsetzung
Hinweis
xx1900001804
xx1900001559
xx1900001560
xx1900001561
Fortsetzung auf nächster Seite
