Produkthandbuch - IRB 910INV
3HAC068055-003 Revision: D

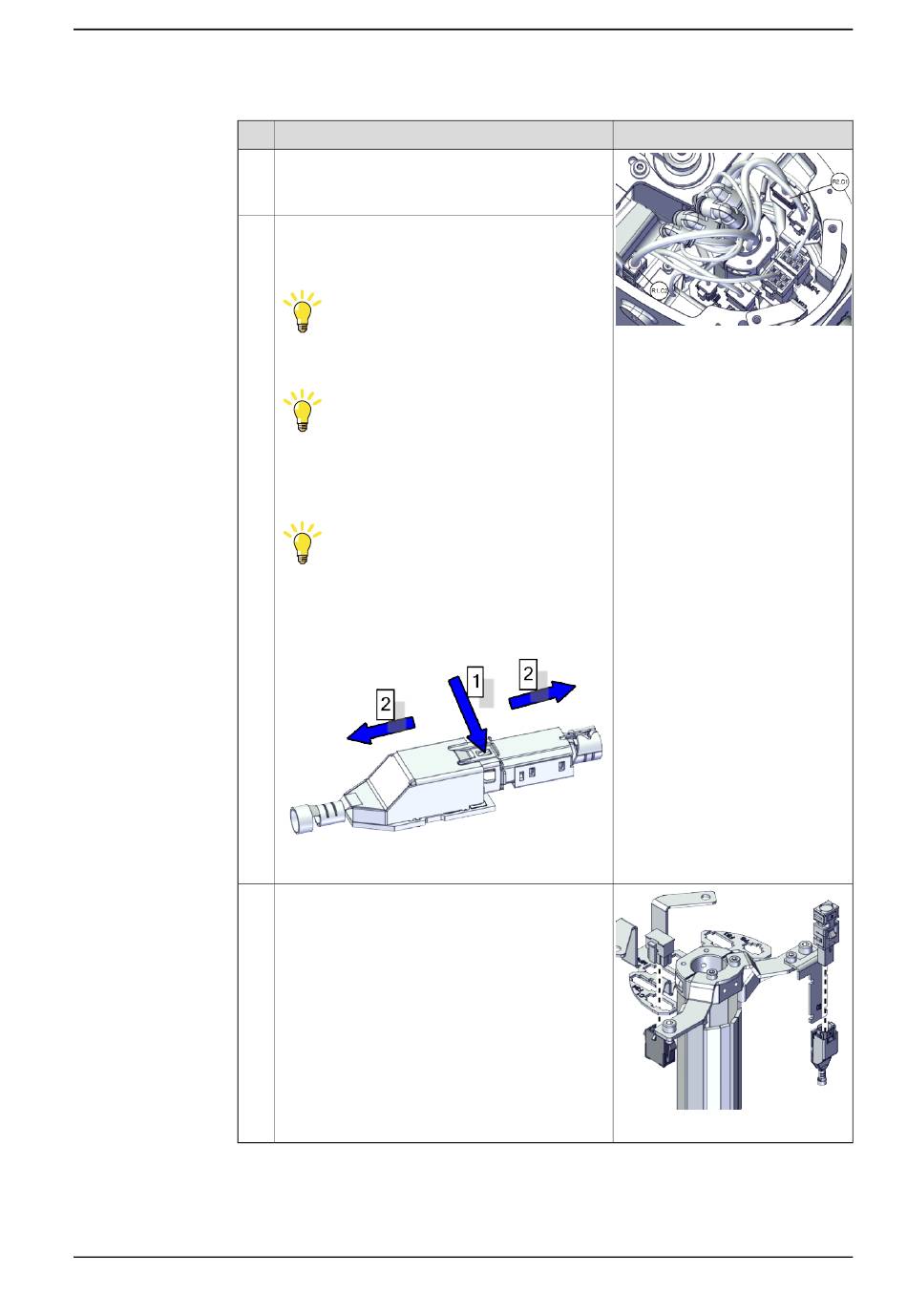

5.5.2 Austauschen des Antriebsriemens von Achse 2
Aktion
Für Roboter mit C1-Verkabelung
Trennen Sie folgenden Steckverbinder:
• R2.C1
Für Roboter mit C2-Verkabelung
Trennen Sie folgenden Steckverbinder:
• R1.C2
Tipp
Durchschneiden Sie gleichzeitig die R1.C2-Kabel-
binder.
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
Tipp
So trennen Sie den R1.C2-Verbinder (bei C2-
Verkabelung): Drücken Sie auf die Klemme (1)
des Steckverbinders und schieben Sie diesen
nach vorn (2).
xx1800002943
Lösen und trennen Sie die weiblichen Verbinder-
köpfe von der Halterung.
© Copyright 20192020 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
xx1900000070
xx1900000071
Fortsetzung auf nächster Seite
