5.3 Controller-E/A
Falls mehr als zwei UR Roboter oder andere Maschinen verbunden werden sollen,
ist eine Sicherheits-SPS n ¨ otig, um die Notabschaltungssignale zu steuern.
5.3.2.4 Schutzstopp mit automatischer Fortsetzung

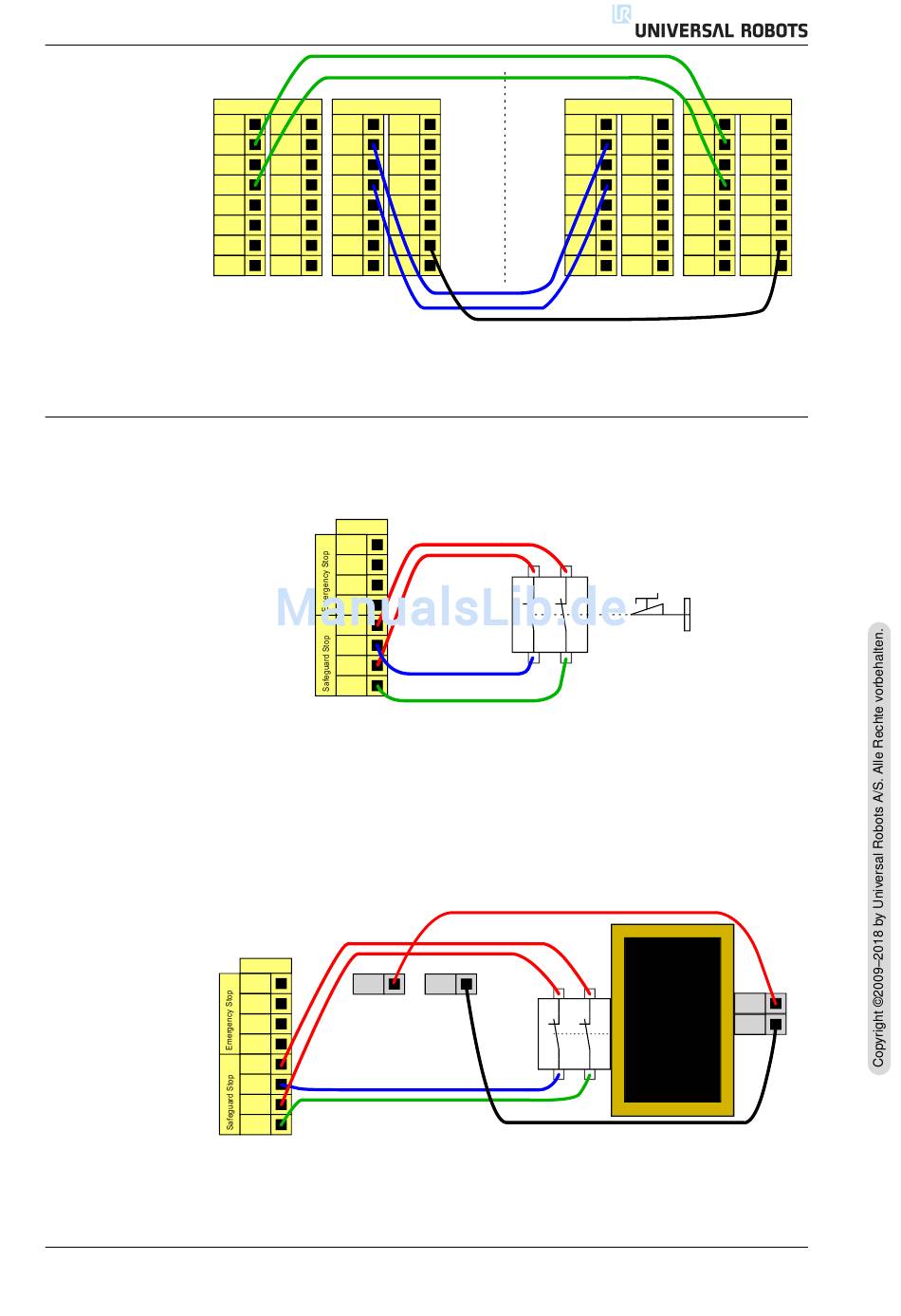

Ein Beispiel f ¨ ur ein einfaches Schutzstopp-Ger¨ a t ist ein T ¨ urschalter, der den Roboter
stoppt, wenn die T ¨ ur ge ¨ offnet wird (siehe Abbildung unten).
Diese Konfiguration trifft nur auf Anwendungen zu, bei denen der Betreiber die
T ¨ ur nicht passieren und hinter sich schließen kann. Mit dem konfigurierbaren E/A
kann vor der T ¨ ur eine Reset-Taste eingerichtet werden, um den Roboterbetrieb fort-
zusetzen.
Ein weiteres Beispiel f ¨ ur eine automatische Fortsetzung ist die Verwendung einer
Sicherheitsschaltmatte oder eines Sicherheits-Laser-Scanners, siehe unten.
