10.12 Grenzen
die Grenzen des Reduzierten Modus nicht mehr aktiv und die des Normalen Modus
werden aktiviert.
Wenn die voraussichtliche Bahn des TCP durch eine Reduzierten Modus ausl¨ o sen-
Ebene verl¨ a uft, wird der Roboterarm bereits vor dem Eindringen in die Ebene abge-
bremst, falls er sonst die Grenzwerte der Gelenkgeschwindigkeit, der Werkzeugge-
schwindigkeit oder des Moments dieser Ebene ¨ uberschreiten w ¨ urde. Beachten Sie,
dass dieser Abbremsvorgang aufgrund der geringeren Grenzwerte im Reduzierten
Modus nur beim ¨ Ubergang vom Normalen in den Reduzierten Modus m ¨ oglich ist.

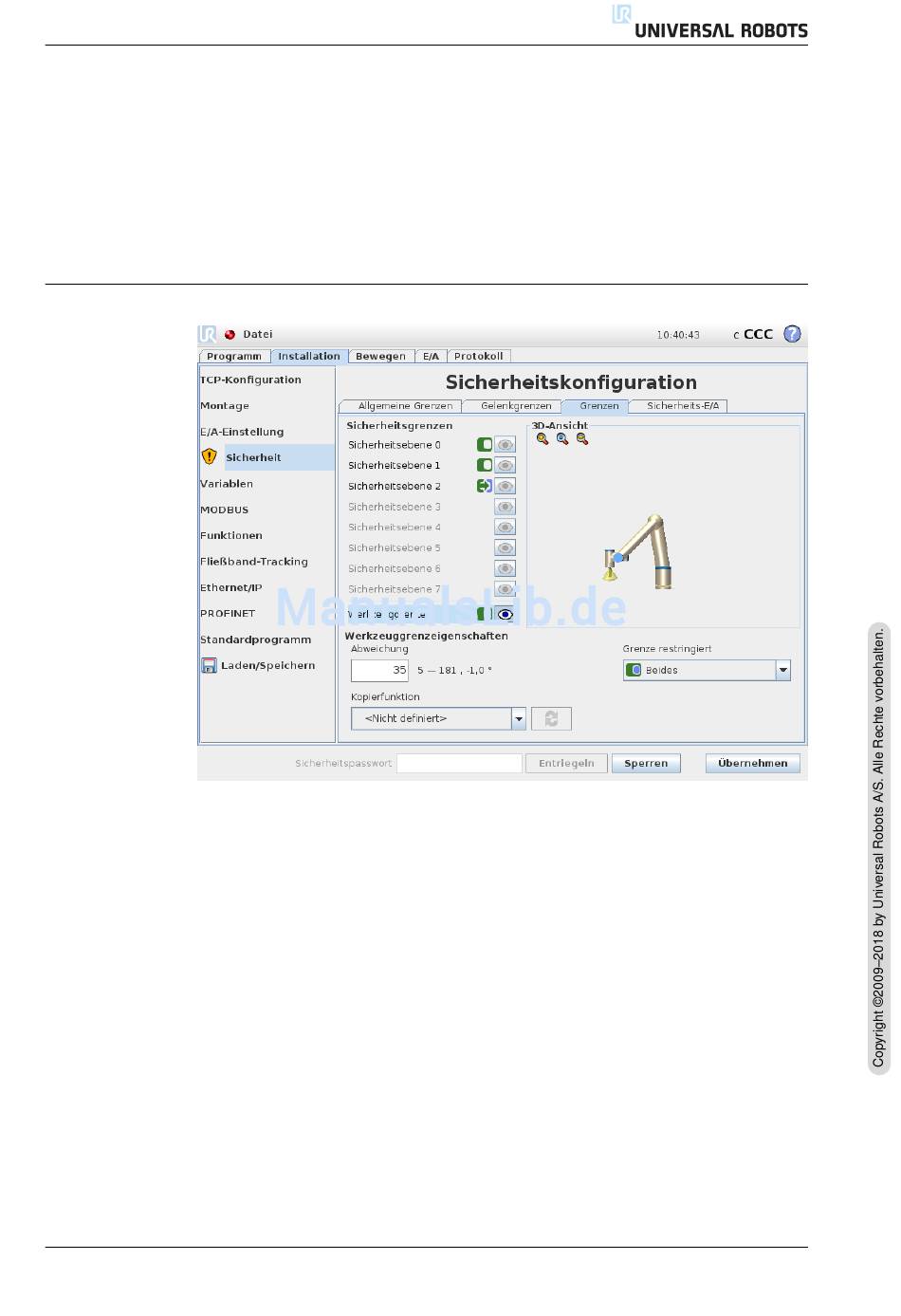

10.12.4 Werkzeuggrenzkonfiguration
Das Feld Eigenschaften der Werkzeuggrenze im unteren Bereich der Re-
gisterkarte definiert ein Limit f ¨ ur die Ausrichtung des Roboterwerkzeugs, das sich
aus der gew ¨ unschten Werkzeugausrichtung und einem Wert f ¨ ur die maximal zul¨ a ssige
Abweichung von dieser Ausrichtung zusammensetzt.
Abweichung Das Textfeld Abweichung zeigt den Wert f ¨ ur die maximal zul¨ a ssige
Abweichung der Ausrichtung des Roboterwerkzeugs von der gew ¨ unschten Posi-
tion. ¨ Andern Sie diesen Wert, indem Sie das entsprechende Textfeld antippen und
den neuen Wert eingeben.
Der zul¨ a ssige Wertebereich zusammen mit der Toleranz und Einheit der Abwei-
chung sind neben dem Feld aufgelistet.
Kopierfunktion Die gew ¨ unschte Ausrichtung des Roboterwerkzeugs wird mit-
hilfe einer Funktion (siehe 13.12) von der aktuellen Roboterinstallation spezifiziert.
Die z-Achse der ausgew¨ a hlten Funktion wird als Vektor f ¨ ur die gew ¨ unschte Werk-
zeugausrichtung f ¨ ur dieses Limit verwendet.
Version 3.5.5 II-19 CB3
