3. Localizaţi poziţia primului guseu de ataşare a plăcii de podea (6390-101-108) (Figura 4) (în apropierea capătului pentru
picioare). Această poziţie asigură cel mai mult spaţiu liber pentru roţi.
• Pentru a deplasa targa mai aproape de capătul pentru cap al compartimentului pentru pacient al vehiculului, alegeţi
o altă poziţie pentru ataşarea plăcii de podea.
• Asiguraţi-vă că distanţa dintre respectiva poziţie şi prima poziţie nu este mai mare decât valoarea calculată la pasul
2. Lăsaţi suficient spaţiu pentru baza tărgii pentru a nu se intersecta cu amortizorul vehiculului.
• Întoarceţi guseul (Figura 5) pentru a deplasa poziţia de montare cu încă 2 in. (5 cm) spre capătul pentru cap.

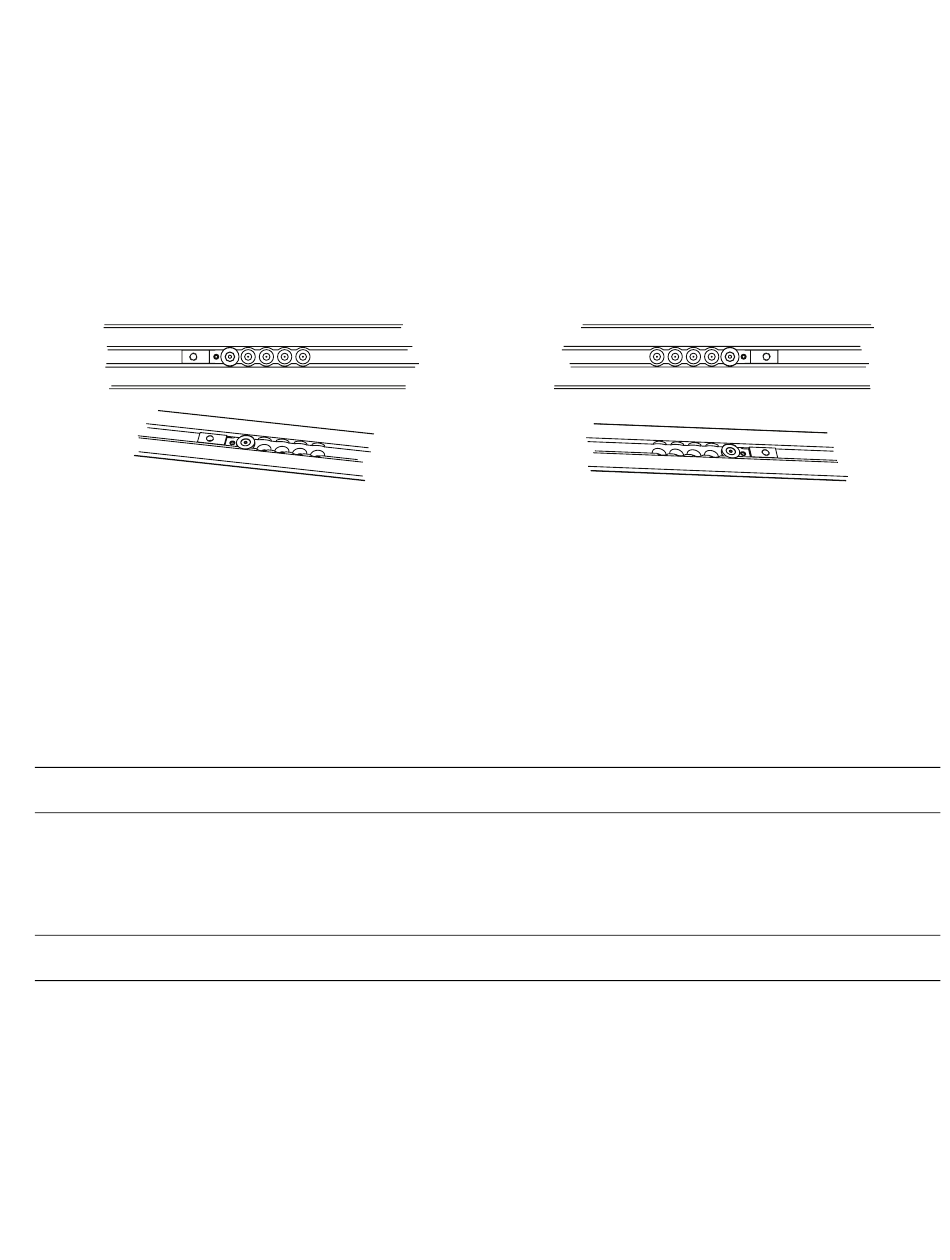

• Figura 4 indică poziţia care permite cel mai mult spaţiu liber pentru roată în raport cu amortizorul. Figura 5 indică
poziţia care permite cel mai puţin spaţiu liber pentru roată în raport cu amortizorul şi reprezintă o deplasare de 8 in.
(20,3 cm) de la prima poziţie. Alegeţi poziţia care asigură spaţiul liber optim pentru roată în configuraţia dvs. În
Figura 4 şi Figura 5 de mai jos, (A) reprezintă capătul pentru cap al compartimentului pentru pacient al vehiculului şi
(B) reprezintă capătul pentru picioare.
B
F F i i g g u u r r a a 4 4 – – C C e e l l m m a a i i m m u u l l t t s s p p a a ţ ţ i i u u l l i i b b e e r r p p e e n n t t r r u u r r o o a a t t ă ă
4. Folosind o cheie hexagonală de 5/32", instalaţi un şurub cu cap plat (0001-194-000) pe guseul de ataşare a sistemului
de ancorare suplimentar (6390-001-110) pentru a fixa guseul de ataşare al plăcii de podea (6390-101-108).
5. Repetaţi paşii 3 şi 4 pentru celelalte trei poziţii din ansamblul plăcii de podea.
N N o o t t ă ă - - Poziţia acestor trei guseuri de ataşare ale plăcii de podea trebuie să corespundă cu poziţia aleasă la pasul 3.
6. Treceţi cablul de prindere între sistemul de ancorare şi vehicul (639000010135) în partea inferioară a sistemului de
ancorare şi prin fereastra din partea laterală a sistemului de ancorare (Figura 6).
7. Aşezaţi sistemul de ancorare peste orificiile de montare. Treceţi orice exces de fire înapoi prin garnitura electrică din
cauciuc.
A A V V E E R R T T I I S S M M E E N N T T - - Etanşaţi întotdeauna toate spaţiile libere spre exteriorul vehiculului, pentru a preveni pătrunderea
gazelor de eşapament în compartimentul pentru pacient al vehiculului.
N N o o t t ă ă - - Aplicaţi material de etanşare cu silicon pe garnitura electrică din cauciuc pentru a etanşa complet pasajul
electric.
8. Amplasaţi cu grijă ansamblul de ancorare (C) peste ansamblul plăcii de podea (D) (Figura 6) şi aşezaţi excesul de fire în
buzunarul plăcii de podea. Aliniaţi cele patru orificii cu guseurile de ataşare ale plăcii de podea.
A A T T E E N N Ţ Ţ I I E E - - Atunci când instalaţi ansamblul de ancorare, asiguraţi-vă întotdeauna că firele sunt aşezate în buzunarul
plăcii de podea şi nu sunt prinse în ansamblul de ancorare.
RO 16
A
B
F F i i g g u u r r a a 5 5 – – Î Î n n t t o o a a r r c c e e r r e e a a g g u u s s e e u u l l u u i i
A
6390-809-005 Rev AA.0
