П П р р и и м м е е ч ч а а н н и и е е - - Если измеренное расстояние меньше 18 дюймов (46 см), можно сдвинуть P P o o w w e e r r - - L L O O A A D D ближе к

головному концу отсека для пациента в автомобиле максимум на 18 дюймов (46 см) и измеренное расстояние.

П П Р Р Е Е Д Д У У П П Р Р Е Е Ж Ж Д Д Е Е Н Н И И Е Е - - Обязательно выдерживайте достаточное расстояние до бампера. Недостаточное

расстояние до бампера может привести к травме пациента или оператора.

3. Найдите место крепления первой крепежной вставки напольной пластины (6390-101-108) (Рисунок 4) (у ножного

конца). Это место обеспечивает наибольшее расстояние до колес.

•

Для смещения каталки ближе к головному концу кузова автомобиля выберите другое место крепления

напольной пластины.

•

Убедитесь в том, что это место удалено от первого места расположения на расстояние не больше

определенного в пункте 2. Оставьте достаточно места, чтобы основание каталки освободило бампер

автомобиля.

•

Переверните вставку (Рисунок 5), чтобы сместить место крепления еще на 2 дюйма (5 см) к головному концу.

•

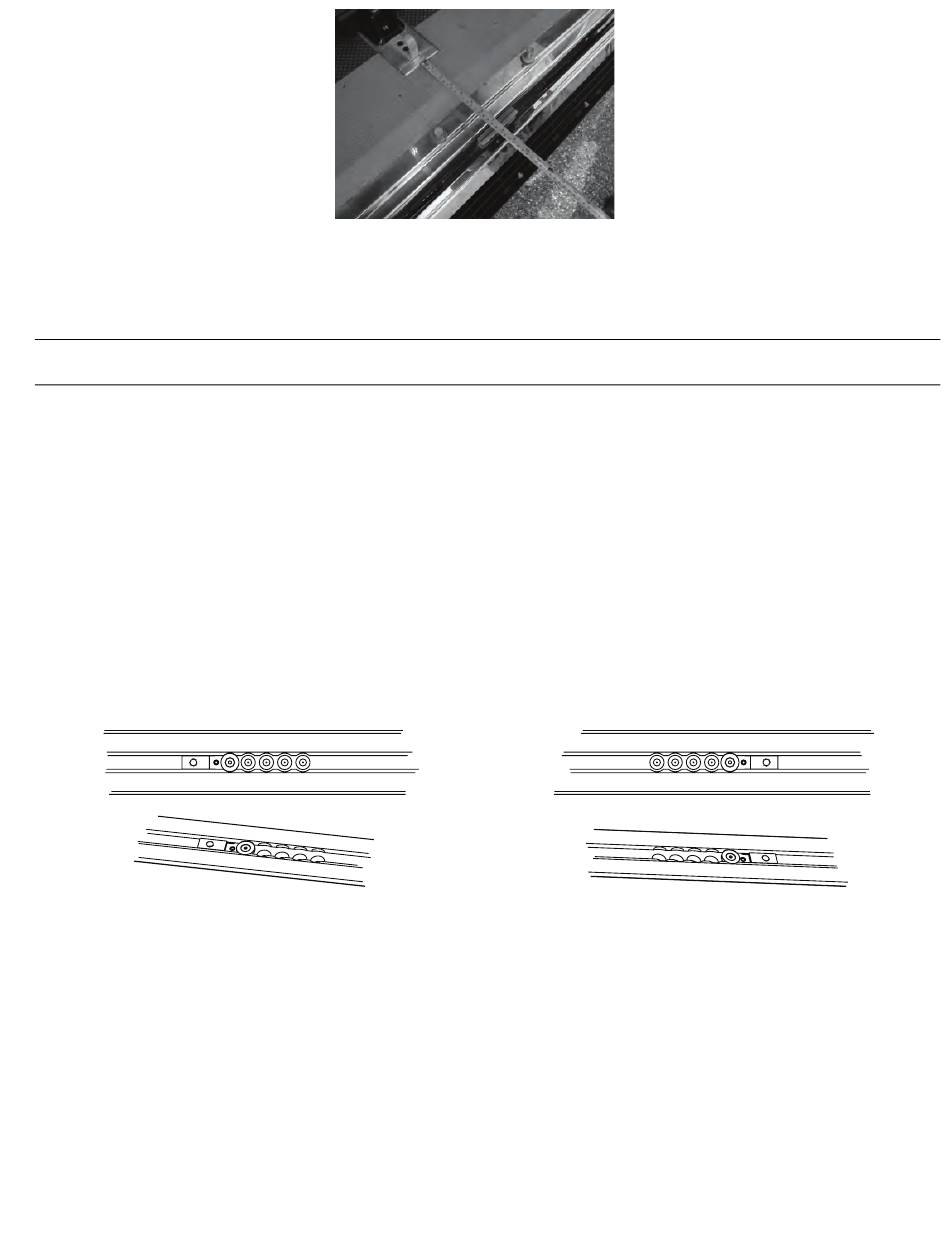

Рисунок 4 показывает положение для наибольшего удаления колес от бампера. Рисунок 5 показывает

положение для наименьшего удаления колес от бампера, которое смещено на 8 дюймов (20,3 см) от первого

положения. Выберите положение, которое обеспечивает достаточное расстояние до колес при вашем

оборудовании. На Рисунок 4 и Рисунок 5 ниже (A) обозначает головной конец кузова автомобиля, а (B) —

ножной конец.

Р Р и и с с у у н н о о к к 4 4 – – Н Н а а и и б б о о л л ь ь ш ш е е е е р р а а с с с с т т о о я я н н и и е е д д о о к к о о л л е е с с

4. Шестигранным ключом 5/32 дюйма установите винт с потайной головкой (0001-194-000) в держатель крепежной

вставки под основание (6390-001-110) и зафиксируйте крепежную вставку напольной пластины (6390-101-108).

5. Повторите пункты 3 и 4 в трех других положениях на напольной пластине в сборе.

П П р р и и м м е е ч ч а а н н и и е е - - Положение этих трех крепежных вставок напольной пластины должно соответствовать

положению, выбранному в пункте 3.

6. Проденьте кабель соединения основания с автомобилем (639000010135) в нижнюю часть основания и выведите

его наружу через боковое отверстие основания (Рисунок 6).

7. Установите основание над монтажными отверстиями. Протяните излишки проводки обратно через

изолирующую резиновую проходную муфту.

Р Р и и с с у у н н о о к к 3 3 – – И И з з м м е е р р е е н н и и е е д д л л я я у у с с т т а а н н о о в в к к и и о о с с н н о о в в а а н н и и я я

Р Р и и с с у у н н о о к к 5 5 – – П П е е р р е е в в о о р р о о т т в в с с т т а а в в к к и и

6390-809-005 Rev AA.0
