18. Установщик 1 (у ножного конца) поднимает несущую тележку в сборе и смещает защелки фиксаторов несущей
тележки (L) (Рисунок 12) в направлении ножного конца несущей тележки, чтобы освободить фиксаторы.
Установщик 2 (у головного конца) надвигает и центрирует открытый конец несущей тележки в сборе на ролики
основания в сборе.
•
При установке несущей тележки в сборе надвигайте ее медленно. Не повредите корпус индукционного
зарядного устройства каталки (K) (Рисунок 10).
•
Удерживайте защелки фиксаторов несущей тележки отведенными к ножному концу до установки несущей
тележки на основание (Рисунок 12).
•
При накатывании на второй ряд роликов может ощущаться небольшое сопротивление. Преодолейте это
сопротивление для установки в положение, показанное на Рисунок 12.
19. Расположите крышку первичного индукционного контура основания (639001010101) над отверстием, чтобы U-
образный крюк был направлен к ножному концу крышки (Рисунок 11).
Р Р и и с с у у н н о о к к 1 1 1 1 – – К К р р ы ы ш ш к к а а п п е е р р в в и и ч ч н н о о г г о о и и н н д д у у к к ц ц и и о о н н н н о о г г о о к к о о н н т т у у р р а а о о с с н н о о в в а а н н и и я я
П П р р и и м м е е ч ч а а н н и и е е - - Убедитесь, что коннекторы (установленные в ходе выполнения действия 16) не оказывают
давление на крышку первичного индукционного контура основания.
20. Используя отвертку под прямой шлиц, вдавите U-образный крюк в основание, пока он не зафиксируется на
месте со щелчком (Рисунок 11).
21. Шестигранным ключом 5/32 дюйма установите входящий в комплект поставки винт с головкой с углублением
под ключ (0004-658-000) (O) для крепления входящего в комплект поставки магнитного активатора (6390-001-
106) (P) каретки (Рисунок 12).
22. Отверткой-звездочкой (Torx) T25 установите четыре входящих в комплект поставки винта с полукруглыми
головками (0004-665-000) (M) для крепления входящей в комплект поставки противоизносной накладки ножного
конца несущей тележки (6390-001-225) (N) к несущей тележке в сборе (Рисунок 12).
23. Сместите защелки фиксаторов несущей тележки (ближайшие к ножному концу) (L) (Рисунок 12) в направлении
ножного конца несущей тележки, чтобы освободить несущую тележку.
6390-809-005 Rev AA.0

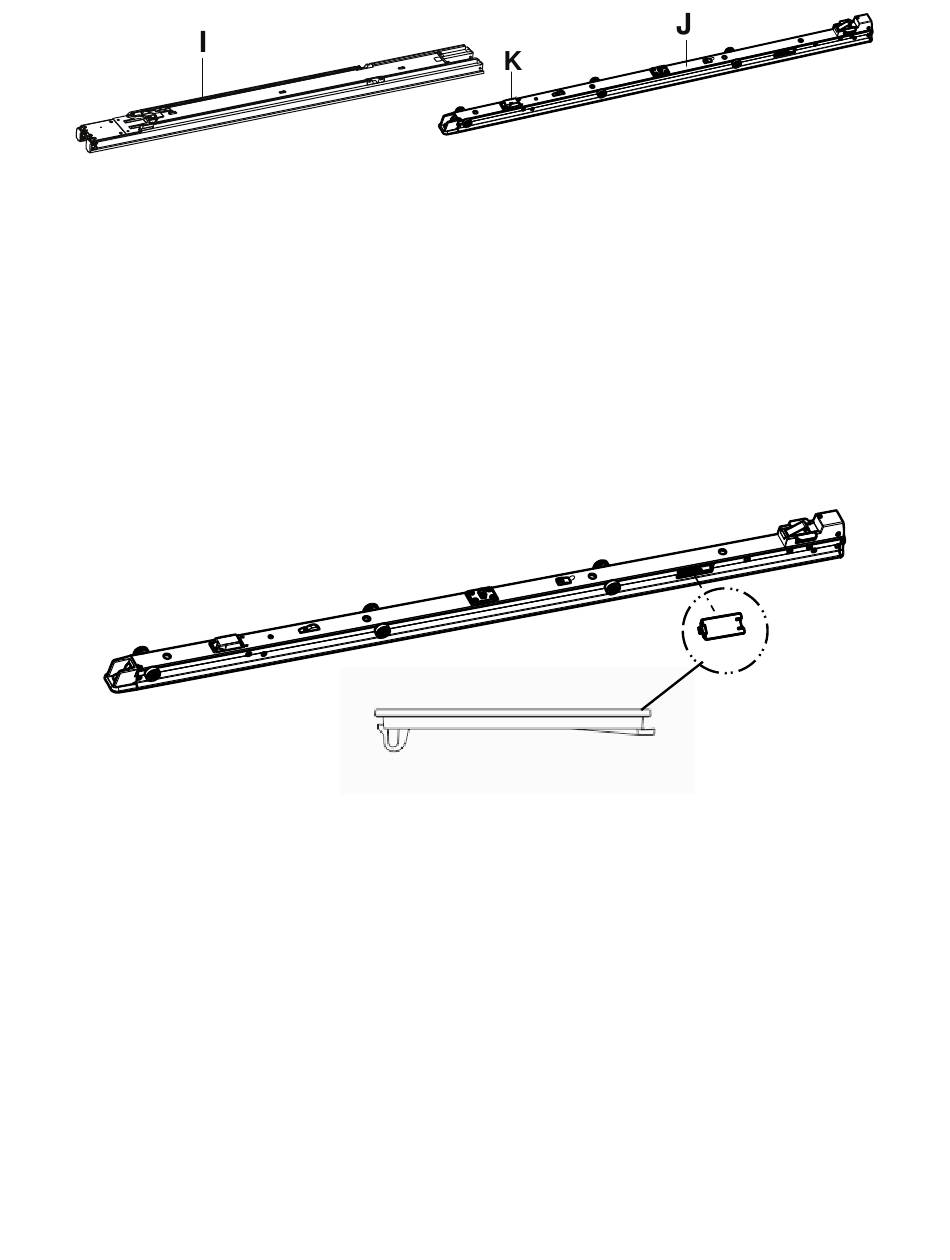

Р Р и и с с у у н н о о к к 1 1 0 0 – – У У с с т т а а н н о о в в к к а а н н е е с с у у щ щ е е й й т т е е л л е е ж ж к к и и в в с с б б о о р р е е
19
