13. Шестигранным ключом 3/8 дюйма введите четыре установочные стойки основания (6390-001-150) (H), входящие
в комплект поставки, в четыре отверстия основания в сборе (Рисунок 9).
П П р р и и м м е е ч ч а а н н и и е е
• Не затягивайте стойки полностью до выравнивания и предварительной затяжки всех четырех стоек.
• При установке стойки вплотную к головному концу основания соблюдайте осторожность, чтобы не защемить
какие-нибудь провода.
14. Динамометрическим ключом на 1/2 дюйма затяните каждую стойку (H) с крутящим моментом 60±10 фунт-
силы·футов (81,3±13,5 nm) (Рисунок 9).
15. Подключите кабель соединения основания с автомобилем к коннектору на боковой стороне основания.
16. Протолкните коннекторы обратно в основания в сборе.
17. Расположите несущую тележку в сборе (I) так, чтобы открытый конец был обращен к основанию в сборе (J)
(Рисунок 10).
RU 18
Р Р и и с с у у н н о о к к 8 8 – – У У п п л л о о т т н н и и т т е е л л и и о о с с н н о о в в а а н н и и я я

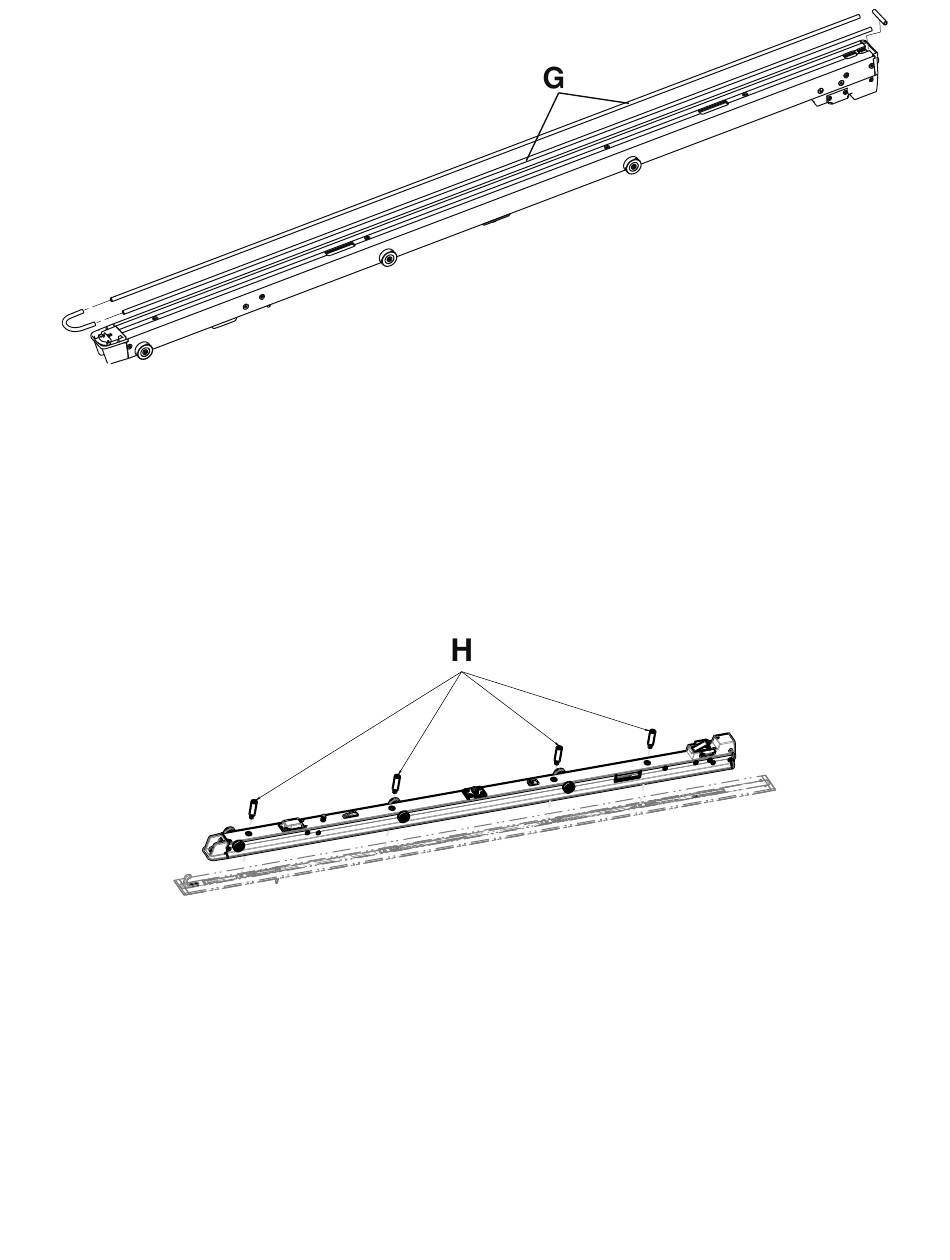

Р Р и и с с у у н н о о к к 9 9 – – У У с с т т а а н н о о в в к к а а с с т т о о е е к к о о с с н н о о в в а а н н и и я я
6390-809-005 Rev AA.0
