30. Asamblaţi sistemul de blocare al amortizorului. Aliniaţi sistemul de blocare interior pentru opritor furnizat
(639000010246) (cu orificii filetate) (Y) cu amortizorul pentru opritor furnizat (639000010243) (X) (Figura 16).
31. Glisaţi componentele asamblate (X şi Y) în capătul ansamblului de transfer.
N N o o t t ă ă - - Poziţionaţi amortizorul opritorului astfel încât protuberanţa (AA) să fie în partea de jos (Figura 17).
32. Aliniaţi sistemul de blocare pentru opritor (639000010244) (cu orificii perforate) (W) cu componentele asamblate (X şi Y)
şi glisaţi-l în capătul ansamblului de transfer.
33. Repetaţi paşii 26 - 28 pentru a asambla şi instala amortizorul celui de-al doilea opritor.
34. Folosind o cheie hexagonală de 3/16", instalaţi cele patru şuruburi cu cap tubular furnizate (0004-662-000) (două pentru
fiecare parte) (Z) în ansamblul de transfer (Figura 16).
35. Inspectaţi vizual amortizoarele şinei de transfer de la capătul pentru cap pentru a vă asigura că acestea sunt instalate la
nivel cu marginea exterioară a ansamblului de transfer şi nu prezintă semne de aliniere defectuoasă sau instalare
inadecvată.
36. Folosind o şurubelniţă T25 Torx, instalaţi cele două şuruburi cu cap bombat combinat furnizate (0004-665-000) (AB)
pentru a ataşa maneta de transfer de la capătul pentru cap din partea stângă a pacientului furnizată (639000010210) şi
maneta de transfer de la capătul pentru cap din partea dreaptă a pacientului furnizată (639000010211) (AC) la
ansamblul de transfer (Figura 18).
RO 22
Z

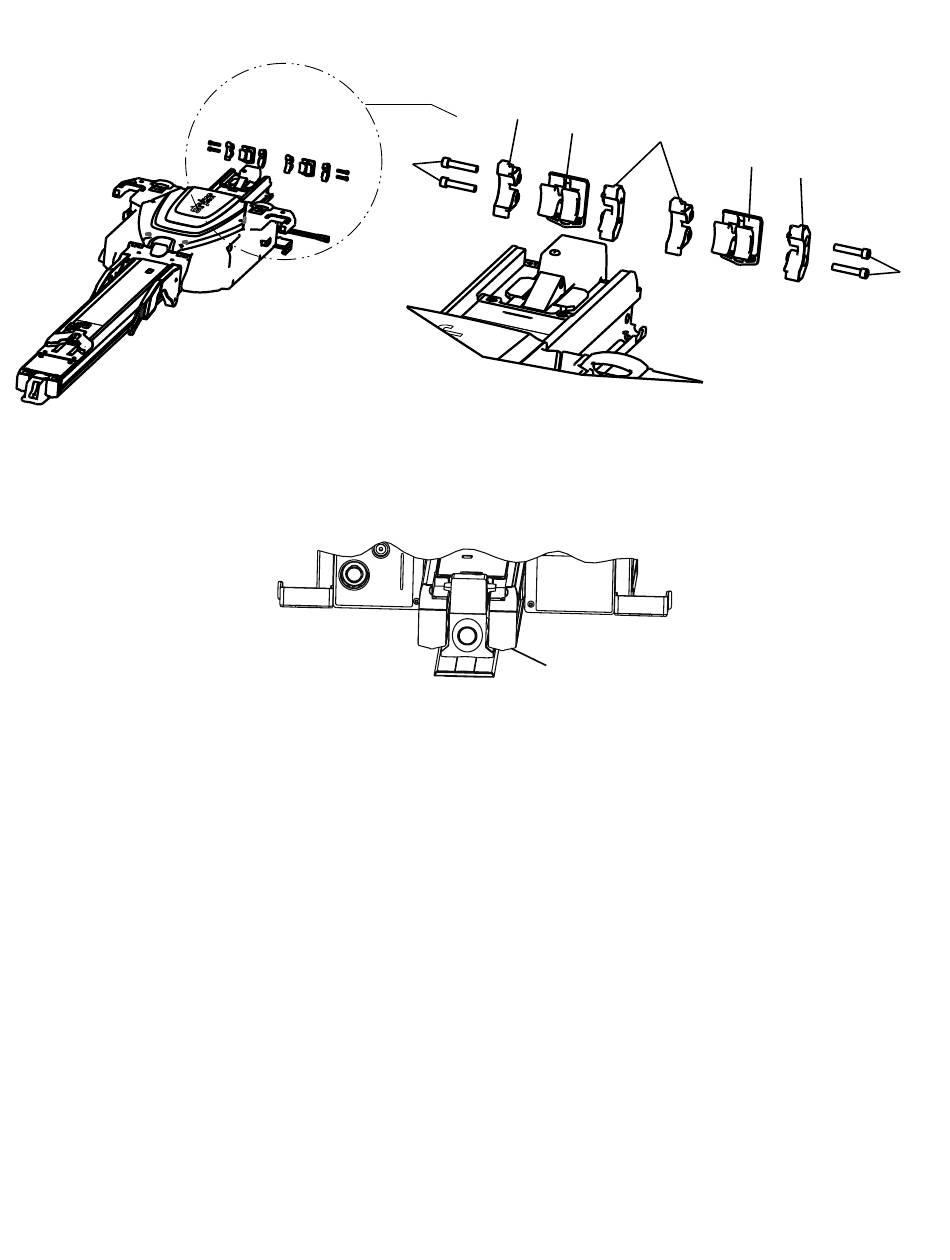

F F i i g g u u r r a a 1 1 6 6 – – A A s s a a m m b b l l a a r r e e a a s s i i s s t t e e m m u u l l d d e e b b l l o o c c a a r r e e a a l l a a m m o o r r t t i i z z o o r r u u l l u u i i
F F i i g g u u r r a a 1 1 7 7 – – P P r r o o t t u u b b e e r r a a n n ţ ţ a a a a m m o o r r t t i i z z o o r r u u l l u u i i o o p p r r i i t t o o r r u u l l u u i i
W
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
